RoHS対応

測定用搬送パレット

E-1418

仕様/価格

オーダーNo. No. 全長 全巾 厚み パレット厚板 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
154441 MVCP500 500 500 25 5 5.1 99,000 × 在庫△ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q R S T U V W X Y
154441 MVCP500 500 500 25 30 70 35 135 235 335 435 90 340 M5 x 0.8 50 50 8 50 50 8 M8 x 1.25 94 312 54.5 5 608

材質・熱処理・表面処理

名称 材質 表面処理
測定用搬送パレット アルミ アルマイト処理

特長

■機上の段取り時間を外段取り化で短縮できます。ワークの多数個取りで測定時間を長期化、稼働率を向上できます。
■パレット素材がアルミ製で軽量、ハンドル付で段取り替えの作業性に優れています。
■測定用バイスやジグを複数配置されたタップ穴で固定でき汎用性があります。
■黒アルマイト処理により、反射などを抑え正確に測定できます。

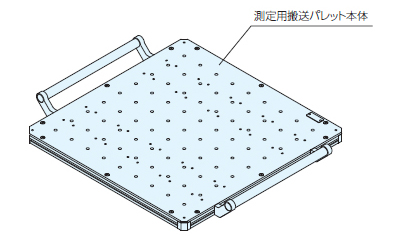

構成図

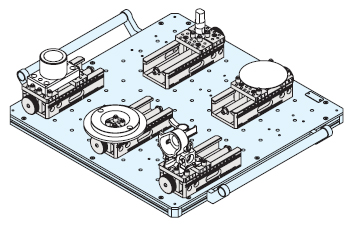

使用例

測定用搬送パレットに測定用バイスやジグを固定し外段取り化する製品です。
ワークの多数個取りで測定時間を長期化、稼働率を向上できます。

使用方法

アルミジャッキなどのジグや測定用バイス(別売り)を測定用搬送パレットのタップ穴を使用して固定します。
測定用バイスを配置する場合は、最大10台搭載できます。
ジグやバイスをセットした搬送パレットをそのまま設置して使用します。

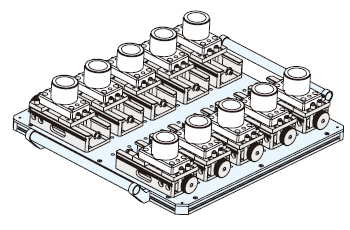

■測定用バイスを複数台取付ける場合
搬送用パレットに測定用バイスを取付できる数量はサイズによって異なります。
測定用バイスのサイズ(機種)別の搭載可能台数は以下の表でご確認ください。

測定用バイス 搭載可能台数 重量 Kg イメージ
MV75-130 10 14.9
MV75-170 10 13.3

取付方法

●測定機への取付
測定機との位置決めを行う場合は、お客様にてピンを立てるなどをしてX・Y方向に基準を設けてご使用ください。

修理対応

メンテナンス・修理対応

本製品の修理対応は行っておりません。
摩耗や損傷が見られる場合は交換をしてください
