RoHS対応

【廃番】T-スロットナット(精級のT-スロットナット)

E-1320

  • 1320B.jpg

  • 1320B.jpg

仕様/価格

オーダーNo. No. 適合T溝巾 穴径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125108 11302-11000 10 4.8 3 1,700 廃番 お問合わせ 追加 DL DL
125109 11302-12000 10 4.8 4 1,800 廃番 お問合わせ 追加 DL DL
125110 11302-13000 10 4.8 5 1,700 廃番 お問合わせ 追加 DL DL
125111 11302-14000 10 4.8 5 1,700 廃番 お問合わせ 追加 DL DL
125112 11302-21000 14 7 15 1,600 廃番 お問合わせ 追加 DL DL
125113 11302-22000 14 7 18 1,750 廃番 お問合わせ 追加 DL DL
125114 11302-23000 14 7 20 2,200 廃番 お問合わせ 追加 DL DL

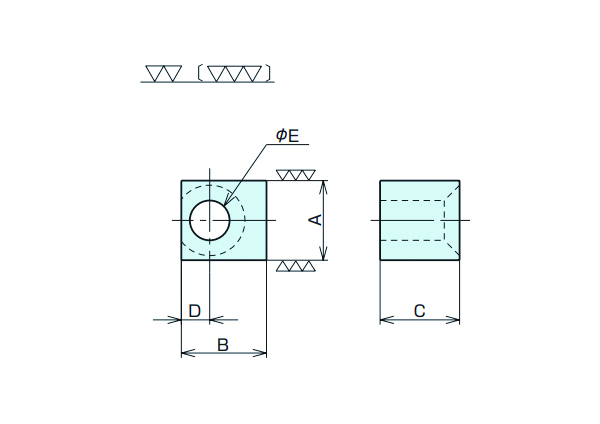

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. Ah7 B C D E
125108 11302-11000 10 12 8 4 4.8
125109 11302-12000 10 12 9.5 4 4.8
125110 11302-13000 10 12 11 4 4.8
125111 11302-14000 10 12 12.5 4 4.8
125112 11302-21000 14 15 11.5 5 7
125113 11302-22000 14 15 14 5 7
125114 11302-23000 14 15 16.5 5 7

仕様/価格

オーダーNo. No. 適合T溝巾 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125115 11302-15000 10 18 2,650 廃番 お問合わせ 追加 DL DL
125116 11302-25000 14 45 2,350 廃番 お問合わせ 追加 DL DL

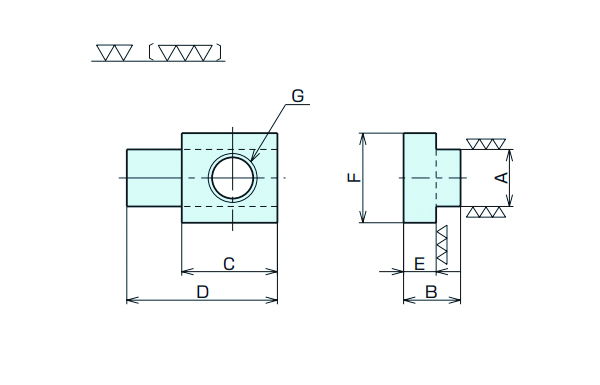

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. Ah7 B C D E F G
125115 11302-15000 10 11 16 27.5 6.5 16 M8
125116 11302-25000 14 14 23.5 37 8 22 M12

仕様/価格

オーダーNo. No. 適合T溝巾 穴径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125117 11302-91000 10,14 4.8 10 3,100 廃番 お問合わせ 追加 DL DL
125118 11302-92000 10,14 4.8 11 3,160 廃番 お問合わせ 追加 DL DL
125119 11302-93000 10,14 4.8 12 3,220 廃番 お問合わせ 追加 DL DL
125120 11302-94000 10,14 4.8 13 3,280 廃番 お問合わせ 追加 DL DL

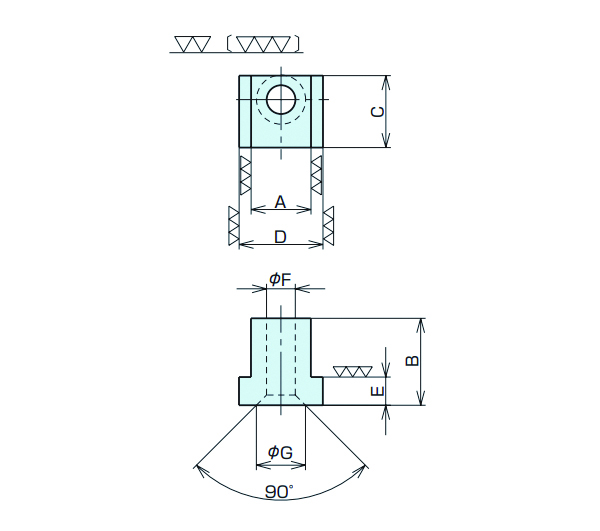

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. Ah7 B C Dh7 E F G
125117 11302-91000 10 10 12 14 4.7 4.8 8.2
125118 11302-92000 10 11.5 12 14 4.7 4.8 8.2
125119 11302-93000 10 13 12 14 4.7 4.8 8.2
125120 11302-94000 10 14.5 12 14 4.7 4.8 8.2

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】T-スロットナット(精級のT-スロットナット) SCM420 焼入HRC60 黒染め

特長

■取付けには、No.9697皿ビス(別売)をご利用ください。
