菱形Tナット

E-9444

仕様/価格(1個価格)

オーダーNo. No. 適合T溝巾 ネジ径(並目) 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124257 RTNM1008 10 M8x1.25 11 1,950 在庫 在庫〇 追加 DL
915953 RTNM1210 12 M10x1.5 14 1,950 在庫 在庫〇 追加 DL
950583 RTNM1410 14 M10x1.5 27 2,230 在庫 在庫〇 追加 DL
915954 RTNM1412 14 M12x1.75 22 2,270 在庫 在庫〇 追加 DL
915955 RTNM1614 16 M14x2 33 2,710 在庫 在庫〇 追加 DL
950584 RTNM1810 18 M10x1.5 64 3,110 在庫 在庫〇 追加 DL
915956 RTNM1816 18 M16x2 46 2,620 在庫 在庫〇 追加 DL
915957 RTNM2016 20 M16x2 79 3,390 在庫 在庫〇 追加 DL
916151 RTNM2018 20 M18x2.5 70 3,770 在庫 在庫〇 追加 DL
915958 RTNM2216 22 M16x2 119 5,250 在庫 在庫〇 追加 DL
915959 RTNM2220 22 M20x2.5 98 4,370 在庫 在庫〇 追加 DL
950585 RTNM2420 24 M20x2.5 178 4,540 在庫 在庫〇 追加 DL
950586 RTNM2816 28 M16x2 278 7,450 在庫 在庫〇 追加 DL
950587 RTNM2820 28 M20x2.5 248 7,300 在庫 お問合わせ 追加 DL
950588 RTNM2824 28 M24x3 215 6,950 在庫 お問合わせ 追加 DL
950589 RTNM3630 36 M30x3.5 430 13,500 在庫 在庫〇 追加 DL
950590 RTNM4236 42 M36x4 690 27,200 在庫 在庫〇 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. D(並目) A B C E
124257 RTNM1008 M8x1.25 9.7 15 12 6
915953 RTNM1210 M10x1.5 11.7 18 14 7
950583 RTNM1410 M10x1.5 13.7 22 16 8
915954 RTNM1412 M12x1.75 13.7 22 16 8
915955 RTNM1614 M14x2 15.7 25 18 9
950584 RTNM1810 M10x1.5 17.7 28 20 10
915956 RTNM1816 M16x2 17.7 28 20 10
915957 RTNM2016 M16x2 19.7 32 24 12
916151 RTNM2018 M18x2.5 19.7 32 24 12
915958 RTNM2216 M16x2 21.7 35 28 14
915959 RTNM2220 M20x2.5 21.7 35 28 14
950585 RTNM2420 M20x2.5 23.7 40 32 16
950586 RTNM2816 M16x2 27.7 44 36 18
950587 RTNM2820 M20x2.5 27.7 44 36 18
950588 RTNM2824 M24x3 27.7 44 36 18
950589 RTNM3630 M30x3.5 35.6 54 44 22
950590 RTNM4236 M36x4 41.6 65 52 26

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
菱形Tナット S45C 焼入HRC30±5 黒染め

特長

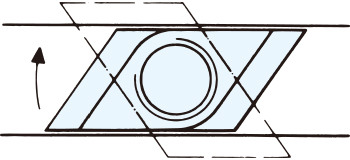

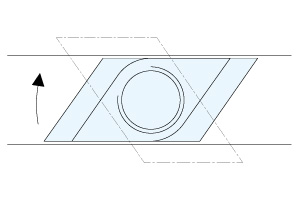

■T溝上部からのインサートができるため、横長のテーブルでの使用に便利です。
■T溝内での接着面積が小さいため、締込みが容易です。
■ネジ穴が貫通してます。
