RoHS対応

【廃番】スロットガイドジブ

E-1318

  • 【廃番】スロットガイドジブ PIC1

  • 【廃番】スロットガイドジブ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合溝巾 全長 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125085 11310-11000 10 48 0.07 3,600 廃番 お問合わせ 追加 DL DL
125086 11310-12000 10 144 0.19 5,250 廃番 お問合わせ 追加 DL DL
125087 11310-13000 10 240 0.32 6,000 廃番 お問合わせ 追加 DL DL
125088 11310-21000 14 64 0.14 3,600 廃番 お問合わせ 追加 DL DL
125089 11310-22000 14 192 0.43 5,250 廃番 お問合わせ 追加 DL DL
125090 11310-23000 14 320 0.73 8,500 廃番 お問合わせ 追加 DL DL

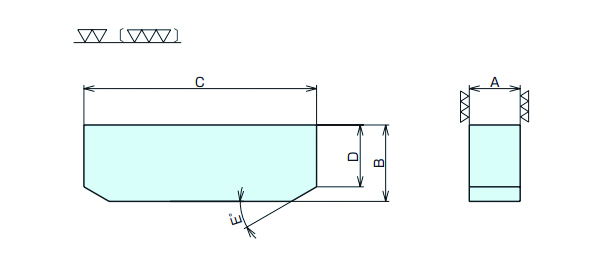

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. Ah6 B C D E
125085 11310-11000 10 16 48 13 30
125086 11310-12000 10 16 144 13 30
125087 11310-13000 10 16 240 13 30
125088 11310-21000 14 21 64 17 30
125089 11310-22000 14 21 192 17 30
125090 11310-23000 14 21 320 17 30

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】スロットガイドジブ SCM420 焼入HRC60 黒染め
