【廃番】T-スロットナット(精級のT-スロットナット)
E-1318
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 125096 | 11300-17000 | 10 | 16 | 47.5 | 16 | 38 | 6.5 | 16 | M6 | |
| 125097 | 11300-18000 | 10 | 20 | 47.5 | 16 | 38 | 6.5 | 16 | M6 | |
| 125098 | 11300-27000 | 14 | 19.2 | 63 | 20 | 48 | 8 | 22 | M8 | |
| 125099 | 11300-28000 | 14 | 23.2 | 63 | 20 | 48 | 8 | 22 | M8 |
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | Ah7 | B | C | Dh7 | E | F | G |
|---|---|---|---|---|---|---|---|---|---|
| 125100 | 11300-91000 | 10 | 7.5 | 10 | 14 | 4.7 | 4.8 | 8.2 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】T-スロットナット(精級のT-スロットナット) | SCM420 | 焼入HRC60 | 黒染め |
特長
-
■取り付けには№9697皿ビス（別売）をご利用ください。

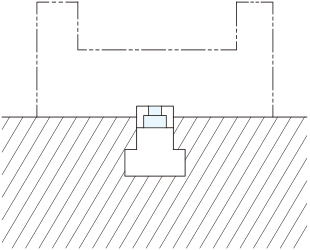

使用例
