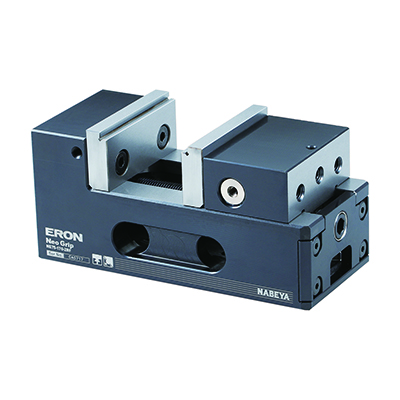

Name: 5軸マシンバイス（片側固定基準）
Brand: Nabeya

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダー №	№	位置決め方法	口巾	口深	最大口開	全長	標準ガイドブロック巾	締付力 kN	トルク N・ｍ	質量 kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	位置決め方法	口巾	口深	最大口開	全長	標準ガイドブロック巾	締付力 kN	トルク N・ｍ	質量 kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	172403	5AU75FD-170PSJF	ノックピン	75	34	107	170	-	14	50	5.3	249,000	在庫	入荷予定	追加
	172404	5AU75FD-170GBSJF	ガイドブロック	75	34	107	170	14	14	50	5.3	275,000	在庫	お問合わせ	追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

選択	オーダー №	№	A	B	C	D	E	F	G	H	I	J ±0.015	K H8	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y h7	Z ±0.05
	172403	5AU75FD-170PSJF	170	76	48	8-60	58-107	55.1	80	φ6.6	35.1	100	φ10	15.1	125	M8	φ10座グリ深サ3	25	50	30	34	12	20	5.5	8	M8	-	-
	172404	5AU75FD-170GBSJF	170	76	48	8-60	58-107	55.1	80	φ6.6	35.1	100	φ10	15.1	125	M8	φ10座グリ深サ3	25	50	30	34	12	20	5.5	8	M8	14	85

材質・熱処理・表面処理

名称	材質	熱処理	表面処理
5軸マシンバイス（片側固定基準）	本体：S50C 口金：SCM440	本体：調質(HRC25) 口金：全体焼入(HRC53)	本体：黒染め(四三酸化鉄被膜)

特長

■加工精度の安定
固定された基準面でワークを確実に位置決めし、クランプ時の浮き上がりも抑制。
位置ズレや加工不良を低減し、安定した加工寸法と高い位置決め精度を実現します。
口金の面同士を平行に保ちながらワークをクランプでき、メカニカル操作によってワークの剛性に応じた締付力をトルクで調整・管理。
過剰な締付けによるクランプ歪みを抑え、安定した加工精度を実現します。

■段取り時間の短縮
常に同じ基準でワークをセットできるため、寸法確認や位置補正の作業を削減。
段取り・測定にかかる工数を抑え、加工時間を確保することで生産性の向上に貢献します。

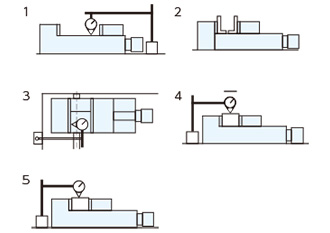

■高精度
ワーク設置面の口金の直角度・平行度を高精度に仕上げてあります。
ワークを口金面に正確にセットできるため、直角が求めらる加工精度の向上および主軸のストロークに対して平行に設置が可能。
ワークの傾きやガタツキを抑制できます。

■浮き上がり防止機構
ワークを水平に押さえる力に対して、斜め下に力が働き、ワークの浮き上がりを低減する機構（ロックタイト機構）が内蔵されています。
クランプ時の浮き上がりが極めて小さく、ワーク姿勢・位置の変化が抑制できるため再現性の高い加工が可能です。

■クランプ時の剛性が高い
ワーク基準となる固定アゴ（口金側）を本体と一体にした構造で、締付力に対する基準側の倒れを極めて小さくした剛性を確保。
クランプ時のワーク位置変化量（倒れ）を低減しています。

■優れた耐久性
摺動面及び口金は焼き入れ(HRC50以上)により、耐摩耗性に優れており精度を長期的に維持できます。
基準面の口金は摩耗時に交換できるため、素早く精度を復旧できるとともに長期間ご使用いただけます。

■さまざまなワークに対応できる口金交換方式
ワークに合わせた口金を製作して取り付けすれば口金の交換だけで多品種のワークに対応できます。
専用ジグの設計・製作が不要で、段取り替えも容易にできます。

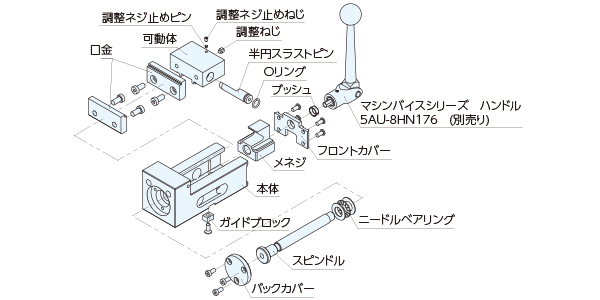

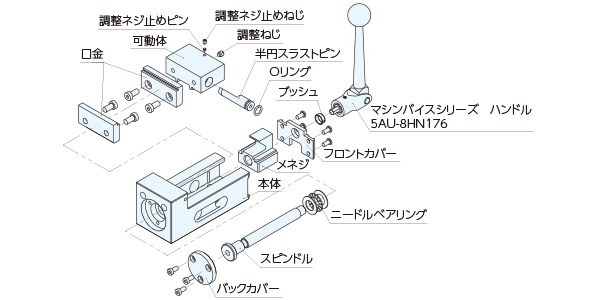

構成図

5AU75FD-170PSJF

5AU75FD-170GBSJF

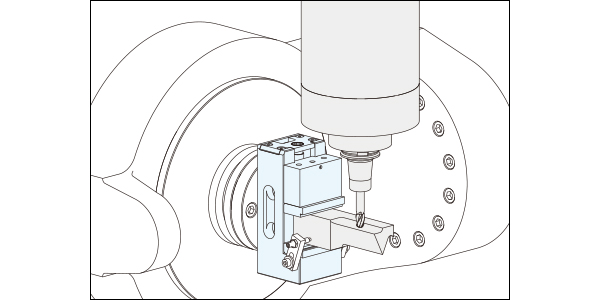

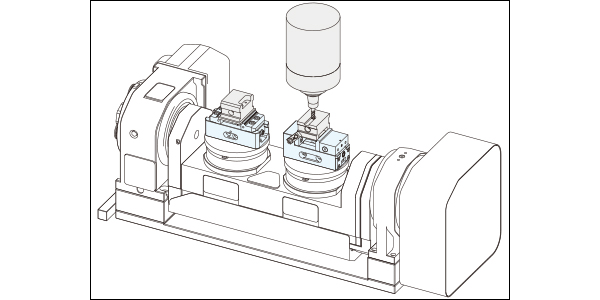

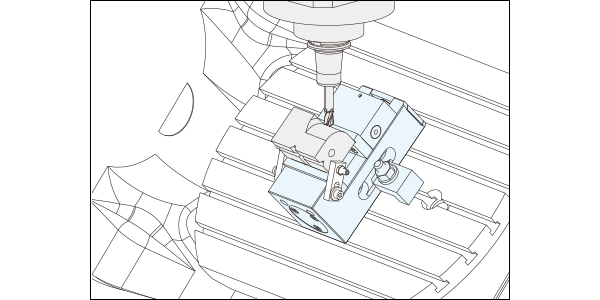

使用例

高精度な直角・平行口金面で位置決めする仕上げ加工
ワークの再現精度を高めた仕上げ加工
1工程目加工面を固定基準面で位置決めする仕上げ加工

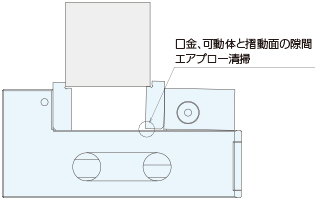

使用方法

スピンドルユニット側面の六角穴に別売りの「マシンバイスシリーズ　ハンドル」を使用、またはトルクレンチを挿入して操作します。
ハンドル又はトルクレンチの回転操作で可動体が移動し、ワークをクランプ、アンクランプします。

●口開きの拡大

口金の取付位置によって、～107mmまでの口開きに対応。

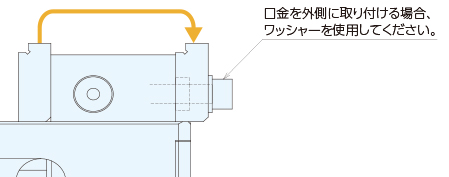

口金反転方法

口金取り付け用低頭六角穴付きボルトを取り外します。
口金を可動体外側に取り付け、付属の六角穴付きボルトと平座金で固定をします。

※口金を外側に取り付けた場合の締め付け力は10kN以内としてください。

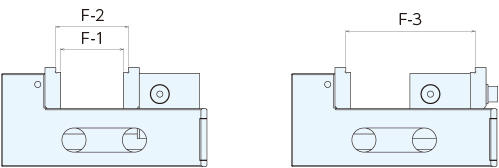

口開き寸法

No	F-1	F-2	F-3
5AU75FD-170PSJF	0-52	8-60	58-107
5AU75FD-170GBSJF	0-52	8-60	58-107

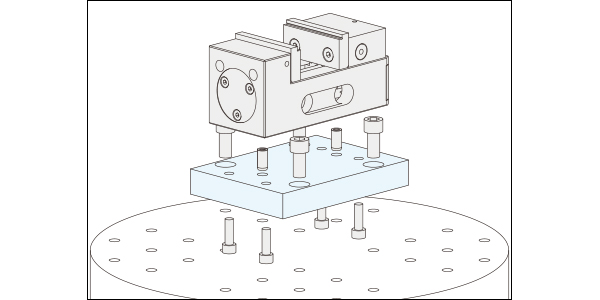

取付方法

機械テーブル、ジグに位置決め、取り付けます。
位置決めは位置決めピンまたはガイドブロックのタイプから選定します。
取り付けは、六角穴付きボルトまたは取付クランプで締め付け、固定します。
機械テーブルのタップ穴やT溝位置が合わない場合は専用の取り付けプレートをご準備ください。
弊社にて特注製作も承ります。

機械テーブルがタップ穴の場合は、専用の取り付けプレートを製作してください。（特注での製作も承ります。）
ジグベースに直付けの場合は、ベース側にバイス本体の位置決め用と固定用に加工を行ってください。（本体の固定は４箇所）

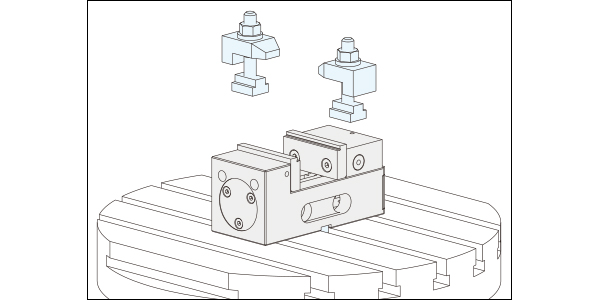

機械テーブルがT溝本体の場合は、付属のガイドブロックで位置決めを行い、側面の溝を利用して固定をしてください。

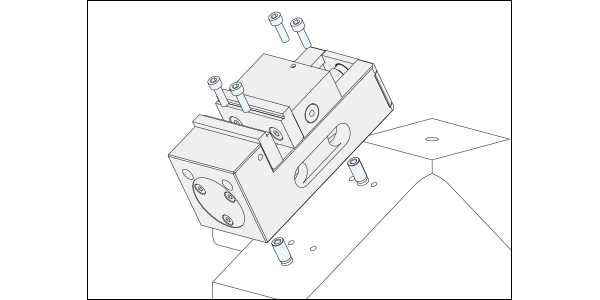

ノックピンでの取り付け・位置決め

●位置決め方法

お手持ちのジグにノック穴の追加工を施し、ノックピンを挿入します。
マシンバイス本体の位置決め穴にノックピンを望ませて位置決めを行います。

●取付方法

以下の方法で固定ができます。
・上面から六角穴付きボルトで締め付け、固定
・下面から六角穴付きボルトで引き込み、締め付け、固定
・取付クランプで締め付け、固定

●取付部品

ノックピン、取付ボルト、取付クランプは付属しておりません。
以下の取付部品一覧表をご確認の上購入してください。

No.	位置決めピン		取付ボルト							取付クランプ
	位置決めピン		上面から取付の場合		下面から取付の場合					取付クランプ
	ピン径	№	ネジ径	№	ネジ径	ボルト長さ		基準値	座ぐり深さ	適合T溝巾	ネジ径	№
5AU75FD-170PSJF	φ10	PKR10020A	M6	SKS06020	M8	15	+3/-2	6.4	8.6	14	M12	BCS14C

■注意事項

下面から引き込み、固定する場合は、プレート厚みなどに合わせて首下を変更してください。

取り付けプレート厚み20mmの場合

№	呼び	ボルト長さ
№	呼び	最大	最小	№
5AU75FD	M8	29.4	24.4	SKS08025

※プレートサイズに適した長さがない場合は座ぐり深さで調整してください。ボルト長さは（基準値*プレート厚み）で算出しております。

●取付加工寸法

取付方法に合わせて、製品型式ごとの加工寸法図に準じて追加工してください。

取付方法	上面からボルト止めの場合	下面からボルト止めの場合	取付クランプ使用の場合
取付方法

寸法
