5軸マシンバイス用ハイトブロック

E-1195B

仕様/価格

オーダー
適合バイス 質量㎏ 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
149906 5AU75-HB100 5AU75-130P,GB
5AU75-170P,GB
7.8 151,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C D E F G H I J K L M N O P Q R S T U V W AA AB AC
149906 5AU75-HB100 170 100 190 76 125 100 75 50 50 25 φ9キリ
φ14座グリ
M6 10 H8 50 43 220 160 5 17 17 84 6.25 28 M6 30 H7 12

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
5軸マシンバイス用ハイトブロック FC250 焼鈍 塗装(黒皮部)

特長

■5軸マシンバイス 5AU75用の嵩上げ台です。
■嵩上げすることでテーブルが大きい機械でも干渉を回避して加工できます。
■切粉が溜まり難い本体形状で清掃時間が短縮できます。
■本体の軽量化により着脱時の負担を軽減できます。

※注意
■機械テーブルへの取付は側面溝もしくは取付穴をお選びください。
■取付穴は加工していません。加工可能範囲内で加工をしてください。(別途お見積で弊社で加工も行います)
■インローは付属されておりません。機械にあわせてご準備ください。(ご必要な際は別途お見積いたします。)

使用例

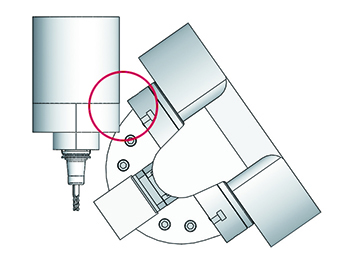

ハイトブロック無し

機械テーブルと干渉して加工に制限

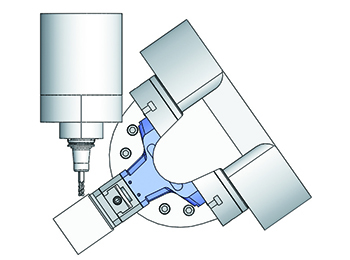

ハイトブロック有り

干渉を回避できる





注意事項



・ 機械テーブルへの取り付けは側面溝もしくは取り付け穴をお選びください。
・ 取り付け穴は加工していません。加工可能範囲内で加工をしてください。(別途お見積で弊社で加工も行います)
・ インローは付属されておりません。機械にあわせてご準備ください。(ご必要な際は別途お見積いたします。)

取付方法

口金の取付方法
別売りの「5軸マシンバイス」または「ネオグリップ(ロボット搬送対応)」の標準口金を外し、ご使用される口金をショルダーボルトで取り付けます。

●超硬グリップタイプ(-SJC)への交換例

●フラットタイプ(-SJF)の取り付け例

ステップ口金(フラットタイプ)は仕上げ加工用の口金です。4箇所の取り付け穴が空いています。
ワークの浮き上がりを防ぐために、内側の取付穴にショルダーボルトを取り付けてください。

口金を内向きに取付ける場合 口金を外向きに取付ける場合


超硬グリップ、保護カバーの取付方法

ワークと接触する面に超硬グリップを、設置しない場合は、保護カバーを取り付けて固定してください。
(ヘキサロビュラ穴サイズ:T9 締付トルク:1.2N・m)

※保護カバーは切粉がチップ取付部に入り込むのを防ぐために取付けます



センタリング精度について

「5軸マシンバイス」「ネオグリップ(ロボット搬送対応)」は出荷時の口金でセンタリング精度を確保しています。
口金を交換すると、口金の個体差によりセンタリング精度にズレが生じるためセンタリング精度は確保できません。
あらかじめご了承ください。

取付方法

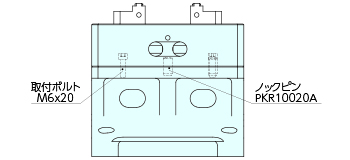

5AU75の取付方法







機械テーブル/ジグプレートへの取付方法

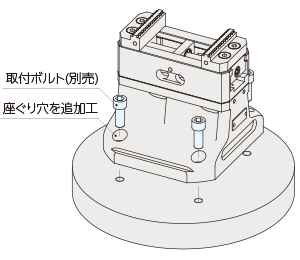

取付ボルト(別売)で固定する場合

ボルト(別売)で固定する場合、ハイトブロックに追加工が必要です。
ジグプレート取付穴ピッチに合わせ、「取付穴加工可能範囲」の範囲内に取付穴を追加工します。
画像では六角穴付ボルトM12用の穴を横120x奥行140mmピッチで追加工しています。

取付ボルト(別売)で固定する場合

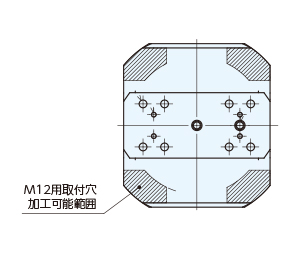

取付穴加工可能範囲

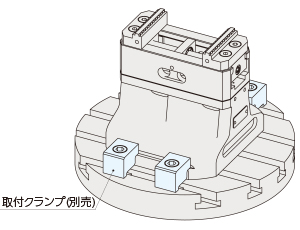

取付クランプ(別売)で固定する場合

取付クランプで固定する場合、ハイトブロックに追加工は不要です。
取付部に合うクランプを「適合取付クランプ」より選定しご使用ください。







適合取付クランプ

オーダーNo. No. レッグ
クランプ
Tスロット
ボルト
Tスロット
ナット
フランジ
ナット
スタッド
ボルト
六角
ボルト
ソケット
スクリュー
座金
935854 BCS14B LCMC121 - TNM1412 FNM0012 BM01275 - - -
142801 BCS14J LCMC123 - TNM1412K - - - SKS12040 -
138699 BCS16D LCMC161 BT16080M - FNM0016 - - - -
142802 BCS16J LCMC123 - TNM1612K - - - SKS12045 -
138702 BCS18E LCMC161 - TNM1816 FNM0016 BM16100 - - WFT1605
142803 BCS18J LCMC123 - TNM1812K - - - SKS12050 -
986725 BCS18Q1 専用クランプ
+スペーサ
- TNM1816K - - M16x70 - WF16
