• ERON

RoHS対応

鋼製プレート

E-9600

  • 9600.jpg

  • 9600.jpg

仕様/価格

オーダーNo. No. 全長 全巾 厚み 質量kg 価格 在庫設定 在庫情報 製品BOX
927171 SP100-100-15 100 100 15 1.2 5,500 × お問合わせ 追加
927172 SP100-100-20 100 100 20 1.6 6,000 × お問合わせ 追加
927173 SP100-125-15 100 125 15 1.5 6,000 × お問合わせ 追加
927174 SP100-125-20 100 125 20 2 6,500 × お問合わせ 追加
927175 SP100-150-15 100 150 15 1.8 6,700 × お問合わせ 追加
927176 SP100-150-20 100 150 20 2.3 7,000 × お問合わせ 追加
927177 SP100-200-15 100 200 15 2.3 7,500 × お問合わせ 追加
927178 SP100-200-20 100 200 20 3.1 8,700 × お問合わせ 追加
927179 SP100-250-15 100 250 15 2.9 11,000 × お問合わせ 追加
927180 SP100-250-20 100 250 20 3.9 12,000 × お問合わせ 追加
927181 SP100-300-15 100 300 15 3.5 12,500 × お問合わせ 追加
927182 SP100-300-20 100 300 20 4.7 13,500 × お問合わせ 追加
927183 SP100-350-20 100 350 15 5.5 14,200 × お問合わせ 追加
927184 SP100-350-25 100 350 20 6.8 15,900 × お問合わせ 追加
927185 SP100-400-20 100 400 15 6.2 16,500 × お問合わせ 追加
927186 SP100-400-25 100 400 20 7.8 18,400 × お問合わせ 追加
927187 SP100-500-20 100 500 15 7.8 22,500 × お問合わせ 追加
927188 SP100-500-25 100 500 20 9.8 23,500 × お問合わせ 追加
927189 SP125-125-15 125 125 15 1.8 7,000 × お問合わせ 追加
927190 SP125-125-20 125 125 20 2.4 7,500 × お問合わせ 追加
927191 SP125-150-15 125 150 15 2.2 7,500 × お問合わせ 追加
927192 SP125-150-20 125 150 20 2.9 8,050 × お問合わせ 追加
927193 SP125-200-15 125 200 15 2.9 8,600 × お問合わせ 追加
927194 SP125-200-20 125 200 20 3.9 10,100 × お問合わせ 追加
927195 SP125-250-15 125 250 15 3.7 13,000 × お問合わせ 追加
927196 SP125-250-20 125 250 20 4.9 14,500 × お問合わせ 追加
927197 SP125-300-15 125 300 15 4.4 14,500 × お問合わせ 追加
927198 SP125-300-20 125 300 20 5.9 16,000 × お問合わせ 追加
927199 SP125-350-20 125 350 20 6.8 17,500 × お問合わせ 追加
927200 SP125-350-25 125 350 25 8.5 19,500 × お問合わせ 追加
927201 SP125-400-20 125 400 20 7.8 20,000 × お問合わせ 追加
927202 SP125-400-25 125 400 25 9.8 21,500 × お問合わせ 追加
927203 SP125-450-20 125 450 20 8.8 21,600 × お問合わせ 追加
927204 SP125-450-25 125 450 25 11 24,100 × お問合わせ 追加
927205 SP125-500-20 125 500 20 9.8 26,000 × お問合わせ 追加
927206 SP125-500-25 125 500 25 12.2 29,000 × お問合わせ 追加
927207 SP150-150-15 150 150 15 2.6 8,000 × お問合わせ 追加
927208 SP150-150-20 150 150 20 3.5 9,100 × お問合わせ 追加
927209 SP150-200-15 150 200 15 3.5 10,000 × お問合わせ 追加
927210 SP150-200-20 150 200 20 4.7 13,000 × お問合わせ 追加
927211 SP150-250-15 150 250 15 4.4 14,000 × お問合わせ 追加
927212 SP150-250-20 150 250 20 5.9 15,000 × お問合わせ 追加
927213 SP150-300-15 150 300 15 5.3 16,000 × お問合わせ 追加
927214 SP150-300-20 150 300 20 7 18,000 × お問合わせ 追加
927215 SP150-350-20 150 350 20 8.2 20,000 × お問合わせ 追加
927216 SP150-350-25 150 350 25 10.2 21,000 × お問合わせ 追加
927217 SP150-400-20 150 400 20 9.4 22,200 × お問合わせ 追加
927218 SP150-400-25 150 400 25 11.7 24,600 × お問合わせ 追加
927219 SP150-450-20 150 450 20 10.5 24,700 × お問合わせ 追加
927220 SP150-450-25 150 450 25 13.2 27,300 × お問合わせ 追加
927221 SP150-500-20 150 500 20 11.7 27,500 × お問合わせ 追加
927222 SP150-500-25 150 500 25 14.6 35,000 × お問合わせ 追加
927223 SP200-200-20 200 200 20 6.2 16,500 × お問合わせ 追加
927224 SP200-200-25 200 200 25 7.8 17,500 × お問合わせ 追加
927225 SP200-250-20 200 250 20 7.8 19,500 × お問合わせ 追加
927226 SP200-250-25 200 250 25 9.8 21,000 × お問合わせ 追加
927227 SP200-300-20 200 300 20 9.4 23,000 × お問合わせ 追加
927228 SP200-300-25 200 300 25 11.7 26,000 × お問合わせ 追加
927229 SP200-350-25 200 350 25 13.7 28,000 × お問合わせ 追加
927230 SP200-350-30 200 350 30 16.4 29,000 × お問合わせ 追加
927231 SP200-400-25 200 400 25 15.6 31,100 × お問合わせ 追加
927232 SP200-400-30 200 400 30 18.7 34,200 × お問合わせ 追加
927233 SP200-450-25 200 450 25 17.6 34,700 × お問合わせ 追加
927234 SP200-450-30 200 450 30 21.1 38,300 × お問合わせ 追加
927235 SP200-500-25 200 500 25 19.5 39,000 × お問合わせ 追加
927236 SP200-500-30 200 500 30 23.4 42,200 × お問合わせ 追加
927237 SP200-600-25 200 600 25 23.4 44,200 × お問合わせ 追加
927238 SP200-600-30 200 600 30 28.1 50,500 × お問合わせ 追加
927239 SP250-250-25 250 250 25 12.2 23,000 × お問合わせ 追加
927240 SP250-250-30 250 250 30 14.6 27,400 × お問合わせ 追加
927241 SP250-300-25 250 300 25 14.6 29,000 × お問合わせ 追加
927242 SP250-300-30 250 300 30 17.6 31,900 × お問合わせ 追加
927243 SP250-350-25 250 350 25 17.1 32,000 × お問合わせ 追加
927244 SP250-350-30 250 350 30 20.5 37,100 × お問合わせ 追加
927245 SP250-400-25 250 400 25 19.5 38,000 × お問合わせ 追加
927246 SP250-400-30 250 400 30 23.4 42,000 × お問合わせ 追加
927247 SP250-450-30 250 450 30 26.3 47,100 × お問合わせ 追加
927248 SP250-450-40 250 450 40 35.1 60,000 × お問合わせ 追加
927249 SP250-500-30 250 500 30 29.3 60,000 × お問合わせ 追加
927250 SP250-500-40 250 500 40 39 61,500 × お問合わせ 追加
927251 SP250-600-30 250 600 30 35.1 62,000 × お問合わせ 追加
927252 SP250-600-40 250 600 40 46.8 78,000 × お問合わせ 追加
927253 SP300-300-25 300 300 25 17.6 32,900 × お問合わせ 追加
927254 SP300-300-30 300 300 30 21.1 37,500 × お問合わせ 追加
927255 SP300-350-25 300 350 25 20.5 38,000 × お問合わせ 追加
927256 SP300-350-30 300 350 30 24.6 43,400 × お問合わせ 追加
927257 SP300-400-25 300 400 25 23.4 43,100 × お問合わせ 追加
927258 SP300-400-30 300 400 30 28.1 49,100 × お問合わせ 追加
927259 SP300-450-30 300 450 30 31.6 55,000 × お問合わせ 追加
927260 SP300-450-40 300 450 40 42.1 75,000 × お問合わせ 追加
927261 SP300-500-30 300 500 30 35.1 61,000 × お問合わせ 追加
927262 SP300-500-40 300 500 40 46.8 80,000 × お問合わせ 追加
927263 SP300-550-30 300 550 30 38.6 65,000 × お問合わせ 追加
927264 SP300-550-40 300 550 40 51.5 85,000 × お問合わせ 追加
927265 SP300-600-30 300 600 30 42.1 72,500 × お問合わせ 追加
927266 SP300-600-40 300 600 40 56.2 94,000 × お問合わせ 追加
927267 SP350-350-25 350 350 25 23.9 45,700 × お問合わせ 追加
927268 SP350-350-30 350 350 30 28.7 52,000 × お問合わせ 追加
927269 SP350-400-25 350 400 25 27.3 52,000 × お問合わせ 追加
927270 SP350-400-30 350 400 30 32.8 59,000 × お問合わせ 追加
927271 SP350-450-30 350 450 30 36.9 66,000 × お問合わせ 追加
927272 SP350-450-40 350 450 40 49.1 80,000 × お問合わせ 追加
927273 SP350-500-30 350 500 30 41 72,500 × お問合わせ 追加
927274 SP350-500-40 350 500 40 54.6 88,000 × お問合わせ 追加
927275 SP350-550-30 350 550 30 45 77,000 × お問合わせ 追加
927276 SP350-550-40 350 550 40 60.1 99,500 × お問合わせ 追加
927277 SP350-600-30 350 600 30 49.1 84,000 × お問合わせ 追加
927278 SP350-600-40 350 600 40 65.5 109,000 × お問合わせ 追加
927279 SP400-400-30 400 400 30 37.4 67,000 × お問合わせ 追加
927280 SP400-400-40 400 400 40 49.9 77,000 × お問合わせ 追加
927281 SP400-450-30 400 450 30 42.1 74,000 × お問合わせ 追加
927282 SP400-450-40 400 450 40 56.2 90,000 × お問合わせ 追加
927283 SP400-500-30 400 500 30 46.8 82,500 × お問合わせ 追加
927284 SP400-500-40 400 500 40 62.4 98,000 × お問合わせ 追加
927285 SP400-550-30 400 550 30 51.5 88,000 × お問合わせ 追加
927286 SP400-550-40 400 550 40 68.6 107,000 × お問合わせ 追加
927287 SP400-600-30 400 600 30 56.2 95,500 × お問合わせ 追加
927288 SP400-600-40 400 600 40 74.9 124,000 × お問合わせ 追加
927289 SP400-700-30 400 700 30 65.5 111,000 × お問合わせ 追加
927290 SP400-700-40 400 700 40 87.4 144,000 × お問合わせ 追加
927291 SP450-450-30 450 450 30 47.4 83,000 × お問合わせ 追加
927292 SP450-450-40 450 450 40 63.2 97,500 × お問合わせ 追加
927293 SP450-500-30 450 500 30 57.2 92,000 × お問合わせ 追加
927294 SP450-500-40 450 500 40 70.2 101,000 × お問合わせ 追加
927295 SP450-550-30 450 550 30 57.9 102,000 × お問合わせ 追加
927296 SP450-550-40 450 550 40 77.2 111,000 × お問合わせ 追加
927297 SP450-600-30 450 600 30 63.2 110,000 × お問合わせ 追加
927298 SP450-600-40 450 600 40 84.2 142,000 × お問合わせ 追加
927299 SP450-650-30 450 650 30 68.4 119,000 × お問合わせ 追加
927300 SP450-650-40 450 650 40 91.3 153,000 × お問合わせ 追加
927301 SP450-700-30 450 700 30 73.7 128,000 × お問合わせ 追加
927302 SP450-700-40 450 700 40 98.3 165,000 × お問合わせ 追加
927303 SP500-500-30 500 500 30 58.5 102,000 × お問合わせ 追加
927304 SP500-500-40 500 500 40 78 115,000 × お問合わせ 追加
927305 SP500-550-30 500 550 30 64.4 120,000 × お問合わせ 追加
927306 SP500-550-40 500 550 40 85.8 125,000 × お問合わせ 追加
927307 SP500-600-30 500 600 30 70.2 130,000 × お問合わせ 追加
927308 SP500-600-40 500 600 40 93.6 158,000 × お問合わせ 追加
927309 SP500-650-40 500 650 40 101.4 170,000 × お問合わせ 追加
927310 SP500-700-40 500 650 40 109.2 182,000 × お問合わせ 追加
927311 SP550-550-40 550 550 40 94.4 150,000 × お問合わせ 追加
927312 SP550-600-40 550 600 40 103 173,000 × お問合わせ 追加
927313 SP550-650-40 550 650 40 111.5 186,000 × お問合わせ 追加
927314 SP550-700-40 550 700 40 120.1 200,000 × お問合わせ 追加
927315 SP550-750-40 550 750 40 128.7 214,000 × お問合わせ 追加
927316 SP550-800-40 550 800 40 137.3 220,000 × お問合わせ 追加
927317 SP550-900-40 550 900 40 154.4 250,000 × お問合わせ 追加
927318 SP600-600-40 600 600 40 112.3 187,000 × お問合わせ 追加
927319 SP600-650-40 600 650 40 121.7 202,000 × お問合わせ 追加
927320 SP600-700-40 600 700 40 131 217,000 × お問合わせ 追加
927321 SP600-750-40 600 750 40 140.4 230,000 × お問合わせ 追加
927322 SP600-800-40 600 800 40 149.8 240,000 × お問合わせ 追加
927323 SP600-900-40 600 900 40 168.5 280,000 × お問合わせ 追加
927324 SP630-630-30 630 630 30 92.9 250,000 × お問合わせ 追加
927325 SP630-630-40 630 630 40 123.8 280,000 × お問合わせ 追加
927326 SP630-700-40 630 700 40 137.6 300,000 × お問合わせ 追加
927327 SP630-800-40 630 800 40 157.2 340,000 × お問合わせ 追加
927328 SP800-800-30 800 800 30 149.8 370,000 × お問合わせ 追加
927329 SP800-800-40 800 800 40 199.7 380,000 × お問合わせ 追加
927330 SP800-900-40 800 900 40 224.6 400,000 × お問合わせ 追加

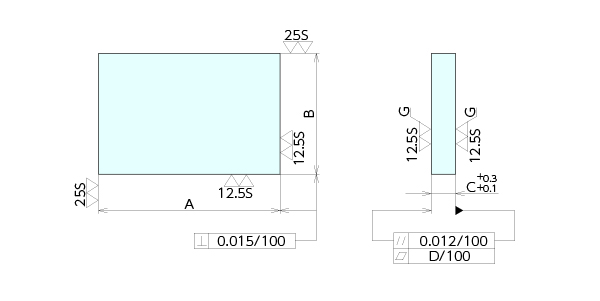

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D
927171 SP100-100-15 100 100 15 0.03
927172 SP100-100-20 100 100 20 0.015
927173 SP100-125-15 100 125 15 0.03
927174 SP100-125-20 100 125 20 0.015
927175 SP100-150-15 100 150 15 0.03
927176 SP100-150-20 100 150 20 0.015
927177 SP100-200-15 100 200 15 0.03
927178 SP100-200-20 100 200 20 0.015
927179 SP100-250-15 100 250 15 0.03
927180 SP100-250-20 100 250 20 0.015
927181 SP100-300-15 100 300 15 0.03
927182 SP100-300-20 100 300 20 0.015
927183 SP100-350-20 100 350 15 0.015
927184 SP100-350-25 100 350 20 0.015
927185 SP100-400-20 100 400 15 0.015
927186 SP100-400-25 100 400 20 0.015
927187 SP100-500-20 100 500 15 0.015
927188 SP100-500-25 100 500 20 0.015
927189 SP125-125-15 125 125 15 0.03
927190 SP125-125-20 125 125 20 0.015
927191 SP125-150-15 125 150 15 0.03
927192 SP125-150-20 125 150 20 0.015
927193 SP125-200-15 125 200 15 0.03
927194 SP125-200-20 125 200 20 0.015
927195 SP125-250-15 125 250 15 0.03
927196 SP125-250-20 125 250 20 0.015
927197 SP125-300-15 125 300 15 0.03
927198 SP125-300-20 125 300 20 0.015
927199 SP125-350-20 125 350 20 0.015
927200 SP125-350-25 125 350 25 0.015
927201 SP125-400-20 125 400 20 0.015
927202 SP125-400-25 125 400 25 0.015
927203 SP125-450-20 125 450 20 0.015
927204 SP125-450-25 125 450 25 0.015
927205 SP125-500-20 125 500 20 0.015
927206 SP125-500-25 125 500 25 0.015
927207 SP150-150-15 150 150 15 0.03
927208 SP150-150-20 150 150 20 0.015
927209 SP150-200-15 150 200 15 0.03
927210 SP150-200-20 150 200 20 0.015
927211 SP150-250-15 150 250 15 0.03
927212 SP150-250-20 150 250 20 0.015
927213 SP150-300-15 150 300 15 0.03
927214 SP150-300-20 150 300 20 0.015
927215 SP150-350-20 150 350 20 0.015
927216 SP150-350-25 150 350 25 0.015
927217 SP150-400-20 150 400 20 0.015
927218 SP150-400-25 150 400 25 0.015
927219 SP150-450-20 150 450 20 0.015
927220 SP150-450-25 150 450 25 0.015
927221 SP150-500-20 150 500 20 0.015
927222 SP150-500-25 150 500 25 0.015
927223 SP200-200-20 200 200 20 0.015
927224 SP200-200-25 200 200 25 0.015
927225 SP200-250-20 200 250 20 0.015
927226 SP200-250-25 200 250 25 0.015
927227 SP200-300-20 200 300 20 0.015
927228 SP200-300-25 200 300 25 0.015
927229 SP200-350-25 200 350 25 0.015
927230 SP200-350-30 200 350 30 0.012
927231 SP200-400-25 200 400 25 0.015
927232 SP200-400-30 200 400 30 0.012
927233 SP200-450-25 200 450 25 0.015
927234 SP200-450-30 200 450 30 0.012
927235 SP200-500-25 200 500 25 0.015
927236 SP200-500-30 200 500 30 0.012
927237 SP200-600-25 200 600 25 0.015
927238 SP200-600-30 200 600 30 0.012
927239 SP250-250-25 250 250 25 0.015
927240 SP250-250-30 250 250 30 0.012
927241 SP250-300-25 250 300 25 0.015
927242 SP250-300-30 250 300 30 0.012
927243 SP250-350-25 250 350 25 0.015
927244 SP250-350-30 250 350 30 0.012
927245 SP250-400-25 250 400 25 0.015
927246 SP250-400-30 250 400 30 0.012
927247 SP250-450-30 250 450 30 0.012
927248 SP250-450-40 250 450 40 0.015
927249 SP250-500-30 250 500 30 0.012
927250 SP250-500-40 250 500 40 0.012
927251 SP250-600-30 250 600 30 0.012
927252 SP250-600-40 250 600 40 0.012
927253 SP300-300-25 300 300 25 0.015
927254 SP300-300-30 300 300 30 0.012
927255 SP300-350-25 300 350 25 0.015
927256 SP300-350-30 300 350 30 0.012
927257 SP300-400-25 300 400 25 0.015
927258 SP300-400-30 300 400 30 0.012
927259 SP300-450-30 300 450 30 0.012
927260 SP300-450-40 300 450 40 0.012
927261 SP300-500-30 300 500 30 0.012
927262 SP300-500-40 300 500 40 0.012
927263 SP300-550-30 300 550 30 0.012
927264 SP300-550-40 300 550 40 0.012
927265 SP300-600-30 300 600 30 0.012
927266 SP300-600-40 300 600 40 0.012
927267 SP350-350-25 350 350 25 0.015
927268 SP350-350-30 350 350 30 0.012
927269 SP350-400-25 350 400 25 0.015
927270 SP350-400-30 350 400 30 0.012
927271 SP350-450-30 350 450 30 0.012
927272 SP350-450-40 350 450 40 0.012
927273 SP350-500-30 350 500 30 0.012
927274 SP350-500-40 350 500 40 0.012
927275 SP350-550-30 350 550 30 0.012
927276 SP350-550-40 350 550 40 0.012
927277 SP350-600-30 350 600 30 0.012
927278 SP350-600-40 350 600 40 0.012
927279 SP400-400-30 400 400 30 0.012
927280 SP400-400-40 400 400 40 0.012
927281 SP400-450-30 400 450 30 0.012
927282 SP400-450-40 400 450 40 0.012
927283 SP400-500-30 400 500 30 0.012
927284 SP400-500-40 400 500 40 0.012
927285 SP400-550-30 400 550 30 0.012
927286 SP400-550-40 400 550 40 0.012
927287 SP400-600-30 400 600 30 0.012
927288 SP400-600-40 400 600 40 0.012
927289 SP400-700-30 400 700 30 0.012
927290 SP400-700-40 400 700 40 0.012
927291 SP450-450-30 450 450 30 0.012
927292 SP450-450-40 450 450 40 0.012
927293 SP450-500-30 450 500 30 0.012
927294 SP450-500-40 450 500 40 0.012
927295 SP450-550-30 450 550 30 0.012
927296 SP450-550-40 450 550 40 0.012
927297 SP450-600-30 450 600 30 0.012
927298 SP450-600-40 450 600 40 0.012
927299 SP450-650-30 450 650 30 0.012
927300 SP450-650-40 450 650 40 0.012
927301 SP450-700-30 450 700 30 0.012
927302 SP450-700-40 450 700 40 0.012
927303 SP500-500-30 500 500 30 0.012
927304 SP500-500-40 500 500 40 0.012
927305 SP500-550-30 500 550 30 0.012
927306 SP500-550-40 500 550 40 0.012
927307 SP500-600-30 500 600 30 0.012
927308 SP500-600-40 500 600 40 0.012
927309 SP500-650-40 500 650 40 0.012
927310 SP500-700-40 500 650 40 0.012
927311 SP550-550-40 550 550 40 0.012
927312 SP550-600-40 550 600 40 0.012
927313 SP550-650-40 550 650 40 0.012
927314 SP550-700-40 550 700 40 0.012
927315 SP550-750-40 550 750 40 0.012
927316 SP550-800-40 550 800 40 0.012
927317 SP550-900-40 550 900 40 0.012
927318 SP600-600-40 600 600 40 0.012
927319 SP600-650-40 600 650 40 0.012
927320 SP600-700-40 600 700 40 0.012
927321 SP600-750-40 600 750 40 0.012
927322 SP600-800-40 600 800 40 0.012
927323 SP600-900-40 600 900 40 0.012
927324 SP630-630-30 630 630 30 0.012
927325 SP630-630-40 630 630 40 0.012
927326 SP630-700-40 630 700 40 0.012
927327 SP630-800-40 630 800 40 0.012
927328 SP800-800-30 800 800 30 0.012
927329 SP800-800-40 800 800 40 0.012
927330 SP800-900-40 800 900 40 0.012

材質・熱処理・表面処理

名称 材質
鋼製プレート S50C

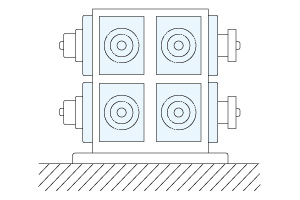

使用例

精度規格

■寸法許容差



A・Bの寸法 A・Bの許容差
125以下 +0.3/+0.1
125を超え315以下 +0.5/+0.3
315を超えるもの +0.8/0

関連製品
