フラットベースプレート|株式会社ナベヤ

フラットベースプレート

E-9604

製品カタログ

仕様/価格

選択	タイプ	オーダーNo.	No.	全長	全巾	厚み	質量kg	価格	在庫設定	在庫情報	製品BOX
選択	タイプ	オーダーNo.	No.	全長	全巾	厚み	質量kg	価格	在庫設定	在庫情報	製品BOX
	機械仕上 M型	904573	604-301M	300	80	20	3.6	18,500	×	在庫〇	追加
	機械仕上 M型	904574	604-302M	300	100	20	4.5	21,000	×	在庫〇	追加
	機械仕上 M型	904575	604-303M	300	160	20	6.9	28,000	×	在庫〇	追加
	機械仕上 M型	904576	604-304M	300	200	20	8.7	31,900	×	在庫△	追加
	機械仕上 M型	904577	604-305M	300	250	20	10.8	36,200	×	在庫△	追加
	機械仕上 M型	904578	604-306M	300	125	25	6.9	25,100	×	在庫△	追加
	機械仕上 M型	904579	604-307M	300	200	25	10.8	34,400	×	在庫△	追加
	機械仕上 M型	904580	604-308M	300	250	25	13.5	57,500	×	在庫〇	追加
	機械仕上 M型	904581	604-309M	300	315	25	17.1	71,000	×	在庫〇	追加
	機械仕上 M型	904582	604-310M	300	160	32	11.1	46,400	×	在庫〇	追加
	機械仕上 M型	904583	604-311M	300	250	32	17.4	64,500	×	在庫△	追加
	機械仕上 M型	904584	604-312M	300	315	32	21.9	80,000	×	在庫△	追加
	機械仕上 M型	904585	604-313M	300	400	32	27.9	101,000	×	在庫△	追加
	機械仕上 M型	904586	604-314M	300	200	40	17.4	61,500	×	在庫〇	追加
	機械仕上 M型	904587	604-315M	300	250	40	21.6	73,500	×	お問合わせ	追加
	機械仕上 M型	904588	604-316M	300	315	40	27.3	91,500	×	お問合わせ	追加
	機械仕上 M型	904589	604-317M	300	400	40	34.5	114,000	×	お問合わせ	追加
	機械仕上 M型	904590	604-318M	300	315	50	34.5	104,000	×	在庫△	追加
	機械仕上 M型	904591	604-319M	300	500	50	54.8	160,000	×	在庫△	追加
	機械仕上 M型	904955	604-601M	600	125	25	13.8	60,000	×	お問合わせ	追加
	機械仕上 M型	904956	604-602M	600	200	25	21.6	82,500	×	在庫〇	追加
	機械仕上 M型	904957	604-603M	600	250	25	27	137,000	×	お問合わせ	追加
	機械仕上 M型	904958	604-604M	600	315	25	34.2	171,000	×	在庫△	追加
	機械仕上 M型	904959	604-605M	600	160	32	22.2	112,000	×	在庫〇	追加
	機械仕上 M型	904960	604-606M	600	250	32	34.8	156,000	×	在庫〇	追加
	機械仕上 M型	904961	604-607M	600	315	32	43.8	194,000	×	お問合わせ	追加
	機械仕上 M型	904962	604-608M	600	400	32	55.8	240,000	×	在庫△	追加
	機械仕上 M型	904963	604-609M	600	200	40	34.8	147,000	×	在庫△	追加
	機械仕上 M型	904964	604-610M	600	250	40	43.2	174,000	×	在庫△	追加
	機械仕上 M型	904965	604-611M	600	315	40	54.6	218,000	×	在庫△	追加
	機械仕上 M型	904966	604-612M	600	400	40	69	274,000	×	在庫△	追加
	機械仕上 M型	904967	604-613M	600	315	50	67.8	251,000	×	在庫△	追加
	機械仕上 M型	904968	604-614M	600	500	50	108	387,000	×	在庫△	追加
	研削仕上 P型	904836	604-301P	300	80	20	3.6	20,400	×	お問合わせ	追加
	研削仕上 P型	904837	604-302P	300	100	20	4.5	23,400	×	在庫△	追加
	研削仕上 P型	904838	604-303P	300	160	20	6.9	30,500	×	お問合わせ	追加
	研削仕上 P型	904839	604-304P	300	200	20	8.7	35,800	×	お問合わせ	追加
	研削仕上 P型	904840	604-305P	300	250	20	10.8	40,700	×	お問合わせ	追加
	研削仕上 P型	904841	604-306P	300	125	25	6.9	27,700	×	お問合わせ	追加
	研削仕上 P型	904842	604-307P	300	200	25	10.8	38,400	×	お問合わせ	追加
	研削仕上 P型	904843	604-308P	300	250	25	13.5	61,500	×	お問合わせ	追加
	研削仕上 P型	904844	604-309P	300	315	25	17.1	74,500	×	お問合わせ	追加
	研削仕上 P型	904845	604-310P	300	160	32	11.1	49,300	×	お問合わせ	追加
	研削仕上 P型	904846	604-311P	300	250	32	17.4	68,000	×	お問合わせ	追加
	研削仕上 P型	904847	604-312P	300	315	32	21.9	85,000	×	お問合わせ	追加
	研削仕上 P型	904848	604-313P	300	400	32	27.9	103,000	×	お問合わせ	追加
	研削仕上 P型	904849	604-314P	300	200	40	17.4	65,000	×	お問合わせ	追加
	研削仕上 P型	904850	604-315P	300	250	40	21.6	78,000	×	お問合わせ	追加
	研削仕上 P型	904851	604-316P	300	315	40	27.3	95,000	×	お問合わせ	追加
	研削仕上 P型	904852	604-317P	300	400	40	34.5	117,000	×	お問合わせ	追加
	研削仕上 P型	904853	604-318P	300	315	50	34.5	109,000	×	お問合わせ	追加
	研削仕上 P型	904854	604-319P	300	500	50	54.8	168,000	×	お問合わせ	追加
	研削仕上 P型	904592	604-601P	600	125	25	13.8	66,000	×	お問合わせ	追加
	研削仕上 P型	904593	604-602P	600	200	25	21.6	92,000	×	お問合わせ	追加
	研削仕上 P型	904594	604-603P	600	250	25	27	147,000	×	お問合わせ	追加
	研削仕上 P型	904595	604-604P	600	315	25	34.2	181,000	×	お問合わせ	追加
	研削仕上 P型	904596	604-605P	600	160	32	22.2	118,000	×	お問合わせ	追加
	研削仕上 P型	904597	604-606P	600	250	32	34.8	164,000	×	お問合わせ	追加
	研削仕上 P型	904598	604-607P	600	315	32	43.8	203,000	×	お問合わせ	追加
	研削仕上 P型	904599	604-608P	600	400	32	55.8	250,000	×	お問合わせ	追加
	研削仕上 P型	904600	604-609P	600	200	40	34.8	157,000	×	お問合わせ	追加
	研削仕上 P型	904601	604-610P	600	250	40	43.2	185,000	×	お問合わせ	追加
	研削仕上 P型	904602	604-611P	600	315	40	54.6	227,000	×	お問合わせ	追加
	研削仕上 P型	904603	604-612P	600	400	40	69	282,000	×	お問合わせ	追加
	研削仕上 P型	904604	604-613P	600	315	50	67.8	261,000	×	お問合わせ	追加
	研削仕上 P型	904605	604-614P	600	500	50	108	400,000	×	お問合わせ	追加

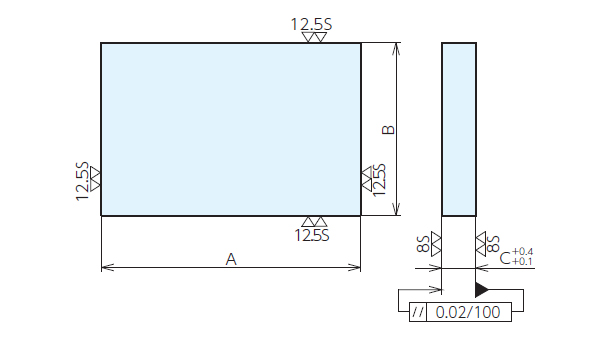

寸法図・サイズ表

寸法図・サイズ表

選択	オーダーNo.	No.	A	B	C
	904573	604-301M	300	80	20
	904574	604-302M	300	100	20
	904575	604-303M	300	160	20
	904576	604-304M	300	200	20
	904577	604-305M	300	250	20
	904578	604-306M	300	125	25
	904579	604-307M	300	200	25
	904580	604-308M	300	250	25
	904581	604-309M	300	315	25
	904582	604-310M	300	160	32
	904583	604-311M	300	250	32
	904584	604-312M	300	315	32
	904585	604-313M	300	400	32
	904586	604-314M	300	200	40
	904587	604-315M	300	250	40
	904588	604-316M	300	315	40
	904589	604-317M	300	400	40
	904590	604-318M	300	315	50
	904591	604-319M	300	500	50
	904955	604-601M	600	125	25
	904956	604-602M	600	200	25
	904957	604-603M	600	250	25
	904958	604-604M	600	315	25
	904959	604-605M	600	160	32
	904960	604-606M	600	250	32
	904961	604-607M	600	315	32
	904962	604-608M	600	400	32
	904963	604-609M	600	200	40
	904964	604-610M	600	250	40
	904965	604-611M	600	315	40
	904966	604-612M	600	400	40
	904967	604-613M	600	315	50
	904968	604-614M	600	500	50
	904836	604-301P	300	80	20
	904837	604-302P	300	100	20
	904838	604-303P	300	160	20
	904839	604-304P	300	200	20
	904840	604-305P	300	250	20
	904841	604-306P	300	125	25
	904842	604-307P	300	200	25
	904843	604-308P	300	250	25
	904844	604-309P	300	315	25
	904845	604-310P	300	160	32
	904846	604-311P	300	250	32
	904847	604-312P	300	315	32
	904848	604-313P	300	400	32
	904849	604-314P	300	200	40
	904850	604-315P	300	250	40
	904851	604-316P	300	315	40
	904852	604-317P	300	400	40
	904853	604-318P	300	315	50
	904854	604-319P	300	500	50
	904592	604-601P	600	125	25
	904593	604-602P	600	200	25
	904594	604-603P	600	250	25
	904595	604-604P	600	315	25
	904596	604-605P	600	160	32
	904597	604-606P	600	250	32
	904598	604-607P	600	315	32
	904599	604-608P	600	400	32
	904600	604-609P	600	200	40
	904601	604-610P	600	250	40
	904602	604-611P	600	315	40
	904603	604-612P	600	400	40
	904604	604-613P	600	315	50
	904605	604-614P	600	500	50

材質・熱処理・表面処理

名称	材質	熱処理
フラットベースプレート	FC250	焼鈍

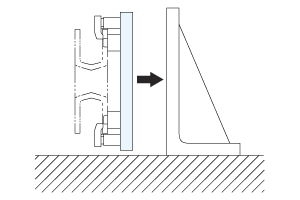

使用例
