ジグで段取り回数を削減する方法とは？

こんな課題をお持ちではないですか？

  • ワークの加工リードタイムを短縮したい…

原因は？

  • 段取り替えの頻度が多く、作業中の機械停止時間が長期化している…

それ、ナベヤの下面クランプシリーズが解決します

ナベヤの下面クランプシリーズとは…
ワーク加工時のジグ干渉を気にすることなく、複雑な多面加工を実現するクランプユニット。
ジグ交換等の段取り回数を作戦・工程集約を行うことでワークの加工のリードタイムを大幅に削減します。

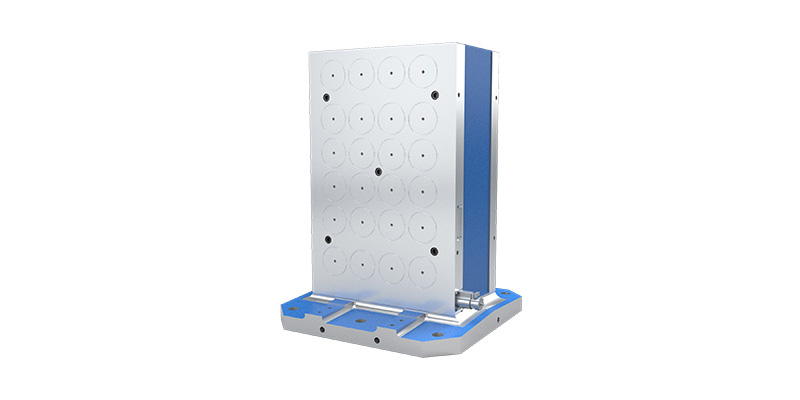

  • 鋼材（磁性体）ワークを磁力で強力に吸着するマグネットチャック
  • 樹脂やアルミ（非磁性体）ワークをエアーで吸着するバキュームチャック
  • 材質問わず小型～大型ワークまで対応が可能。

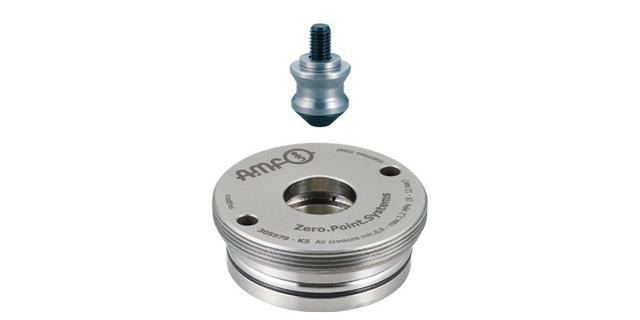

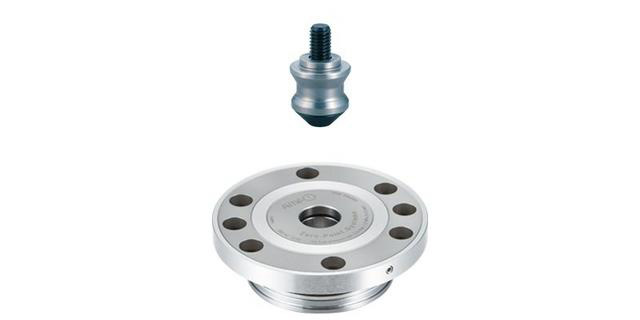

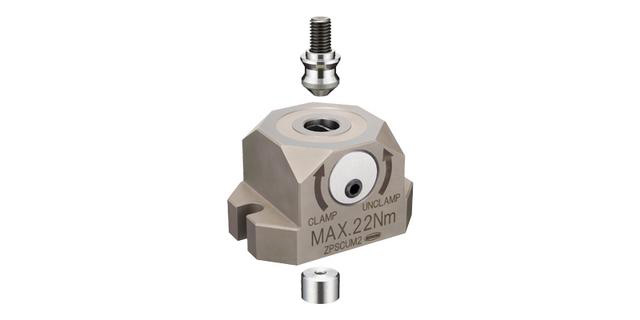

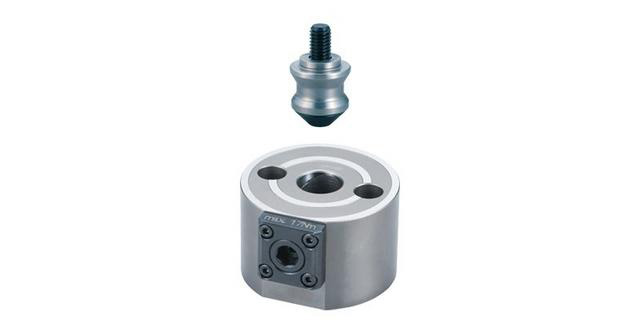

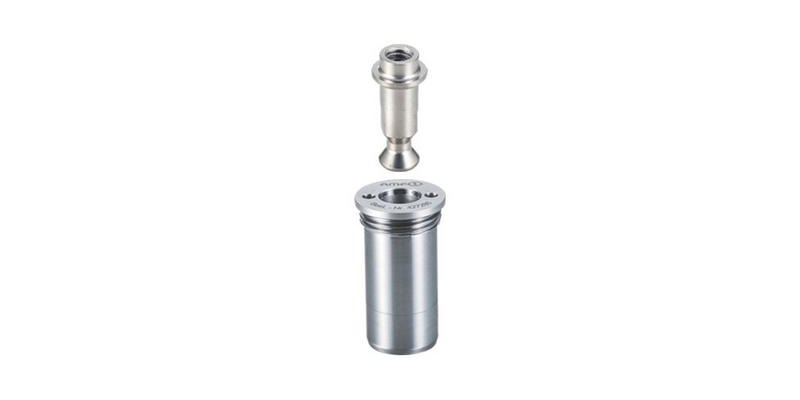

    事前に取り付けたピンボルトで引き込みを行うZERO POINT SYSTEM

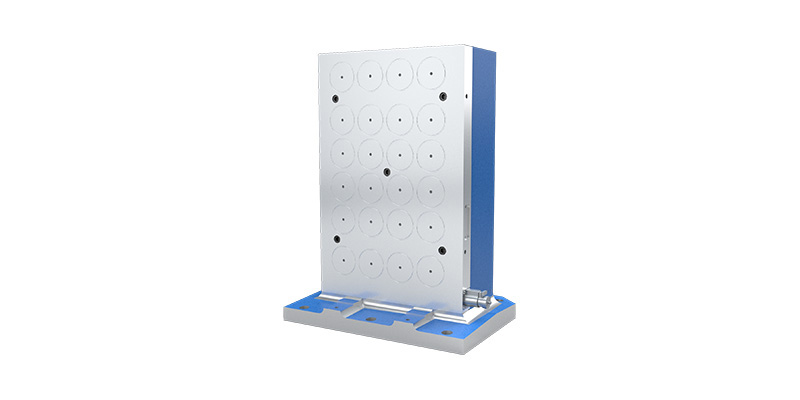

  • マグネットチャック

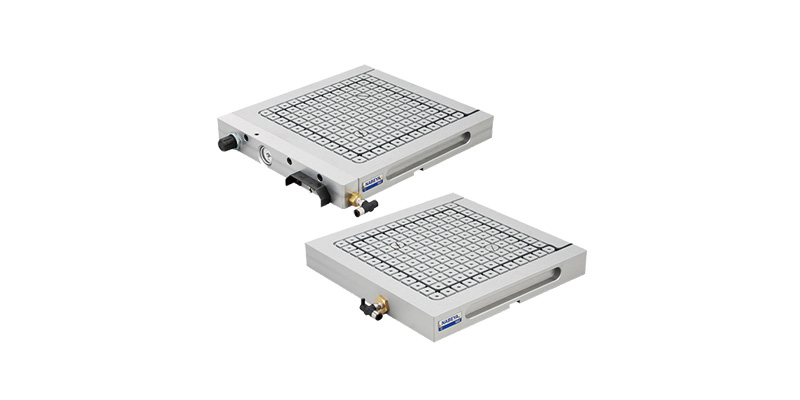

  • バキュームチャック

  • ZERO POINT SYSTEM

事例紹介

以下のような複雑形状や多面加工が必要なワークのマシニング加工で活用いただけます。

  • 自動車部品の金型など
  • 航空機部品の金型など
  • 半導体装置用部品（ケースやブラケット）など

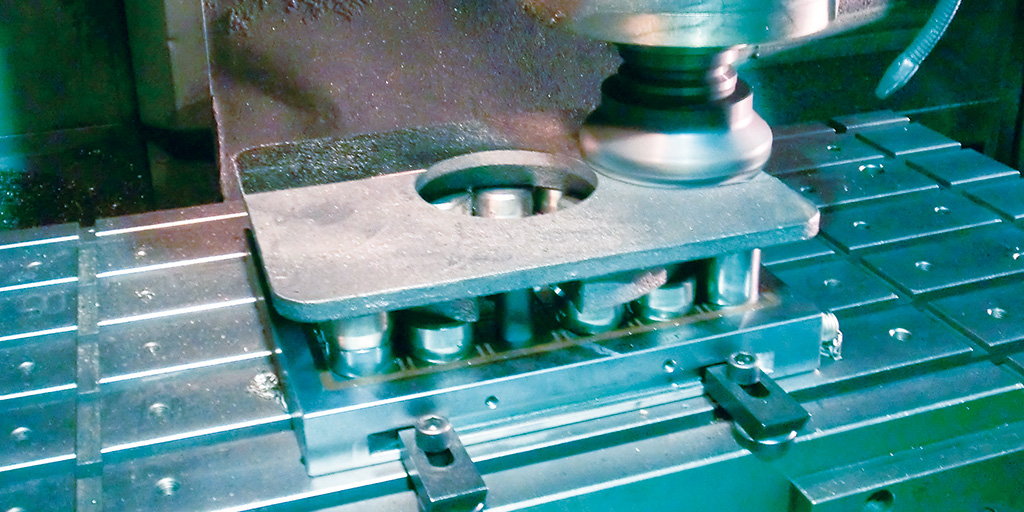

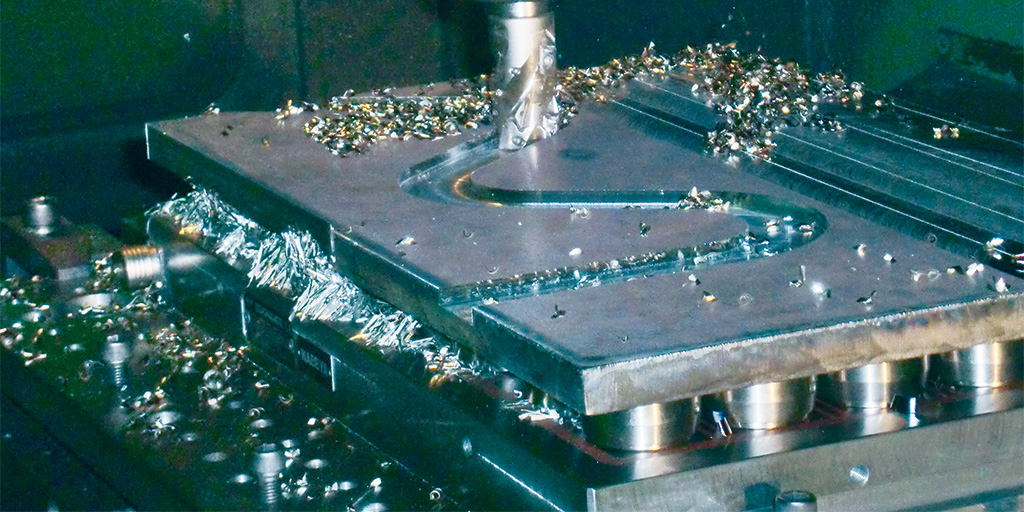

立形マシニングセンタ

鋳物ワークの鋳肌面の上面フライスから側面エンドミルまで断続して加工が可能。
クランプ力が強力なため、切削条件を高めることも可能。加工時間の短縮に貢献します。

使用製品はこちら

立形マシニングセンタ

材質が樹脂やアルミのワークを上面フライスから
溝、曲面形状加工まで断続して加工が可能。
さらにワークを嵩上げすることで、側面まで加工が可能に。

使用製品はこちら

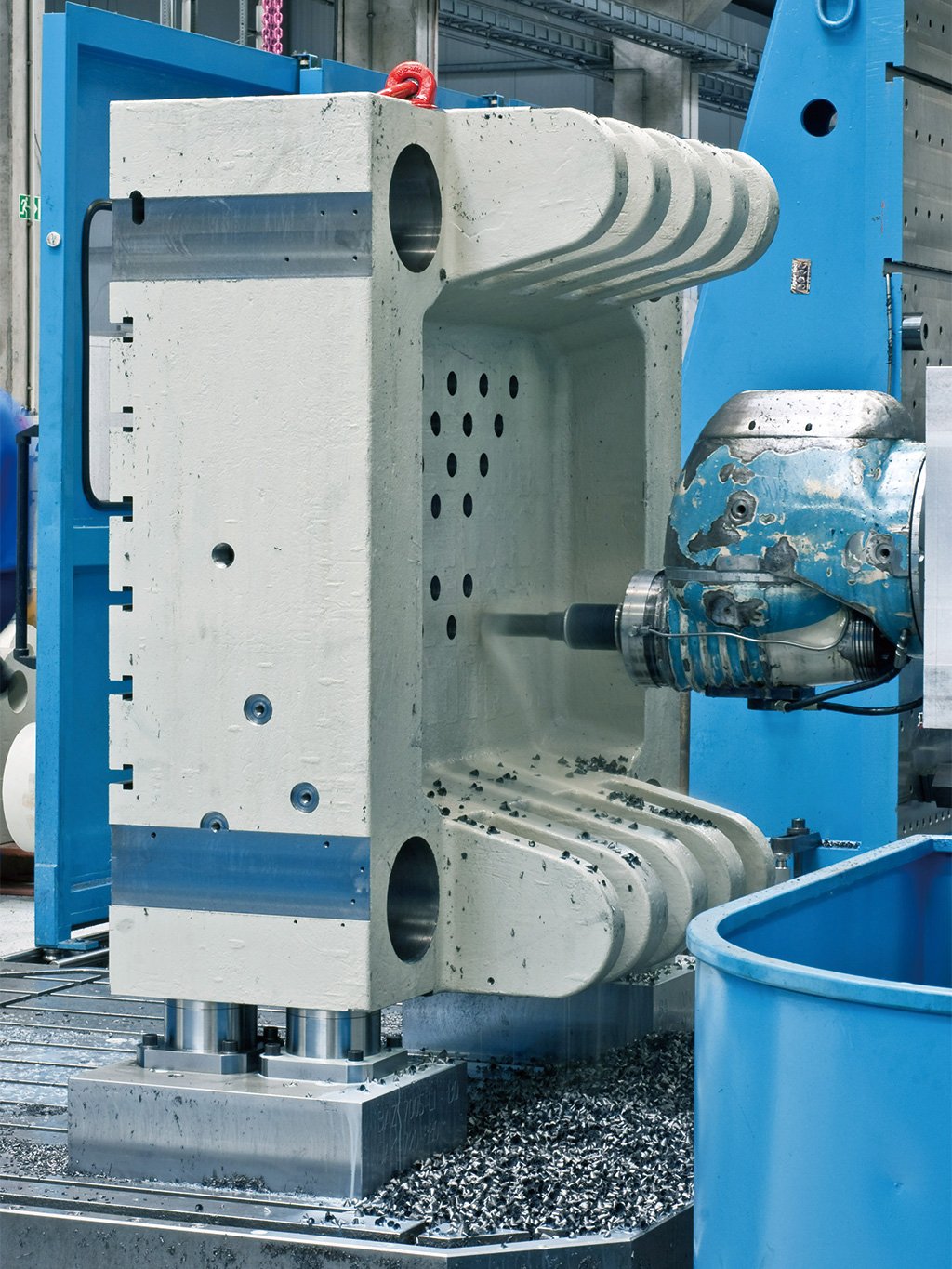

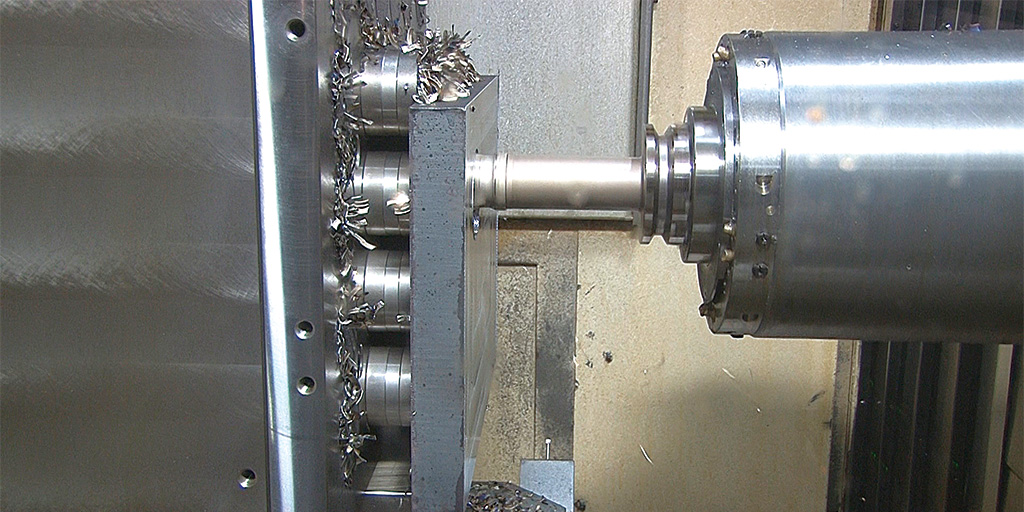

横形マシニングセンタ

1段取りで鋳物ワークの多面加工が可能。
ワークサイズに合わせて引込みポイントを追加できます。

使用製品はこちら

横形マシニングセンタ

正面フライスから側面の穴あけまで断続して加工が可能。
下面、前面を吸着して加工ビビリを抑制し、高精度加工を実現します。

使用製品はこちら

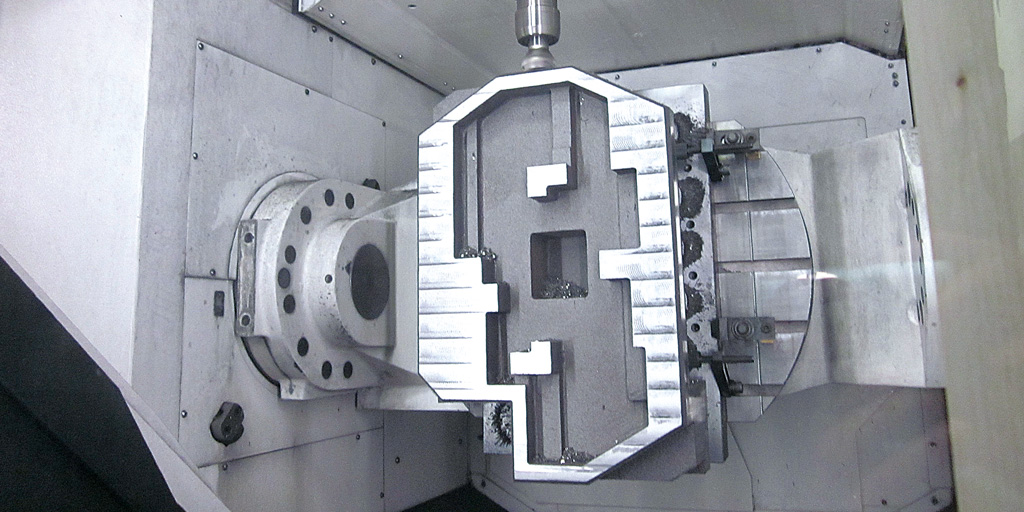

5軸制御マシニングセンタ

上面、フライスからドリルの穴あけまで断続して加工が可能。
鋳物ワークの鋳肌面の歪みに倣ってクランプします。

使用製品はこちら

下面クランプシリーズラインナップ

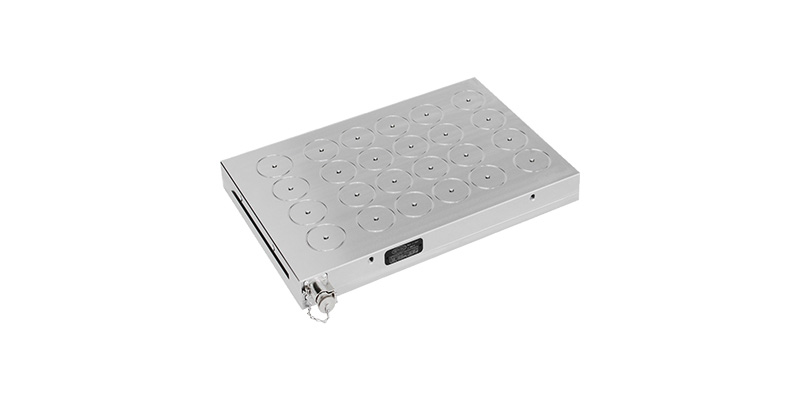

下面吸着クランプ

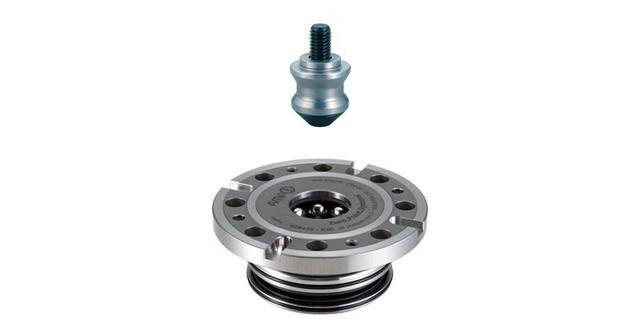

ZERO POINT SYSTEM
