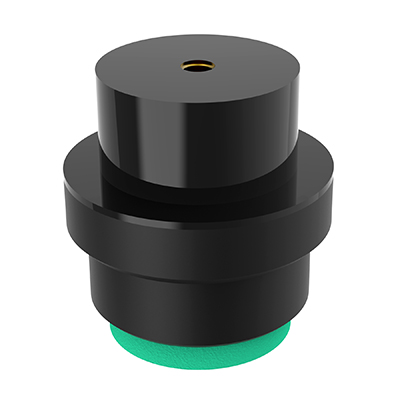

本製品は、精密機器などに組み込み外部からの振動伝達を減衰するマウントです。

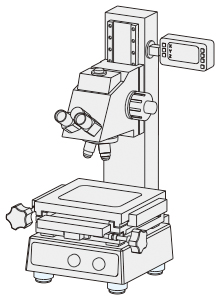

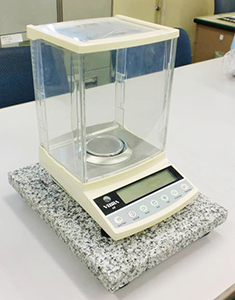

電子てんびんや光学顕微鏡等の振動を嫌う精密検査機器に最適です。

1. 設置台（マウントを設置する台）の水平を出す。

水準器等を使用し設置台の水平出しを行います。
マウントを設置する場所には凹凸がないようにしてください。

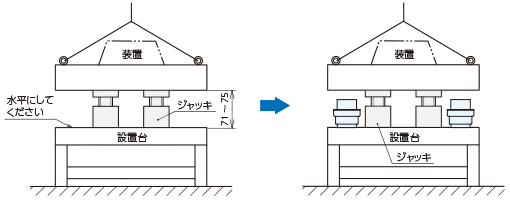

2. 設置台にジャッキ等を配置し、装置設置支持点にマウントを置く。

装置を持ち上げジャッキ等を設置台の上に配置します。
マウントが入る高さ（設置台上から71 ～ 75mm）まで上げたら、マウントを装置設置支持点に置きます。

3. 持ち上げた装置を下ろす。

持ち上げた装置は平行にゆっくりと下ろしてください。
マウント上部ケースと下部ケースがずれて除振性能が発揮されなくなるため、装置は必ず平行にゆっくりと下ろしてください。

4. 装置の水平出し

装置の水平が出ているか確認します。
水平が出ていない場合は、マウントのダイヤルを回し調整します。

5. マウントの隙間の確認

マウントの沈み込み状態によって除振性能が発揮されているかどうかを確認することができます。

使用高さより外れる場合は再度許容荷重を見直し選定を行ってください。
マウント使用高さ56.5～59mm

■振動が取れない場合の対処法

振動が取れない場合は、荷重が適正か確認してください。

荷重が製品の許容荷重範囲外の場合は、適正な許容荷重の製品へ交換をしてください。

製品の許容荷重範囲内で振動が取り切れていない場合は、別売りの「中量マウント」から適正な許容荷重の製品を選定し交換されることをお勧めします。

●装置への取付

マウントと装置の取付方法は以下の3 種類あります。
ご使用される装置や環境に合わせて取付方法をお選びください。

取付方法	固定しない	装置にはめる	ボルトで固定する
イメージ図
備考	マウントの上に装置を平行に載せます。	装置に図の寸法で取付用の穴を準備いただ き、マウントをはめ込みます。	取付上部からボルトを差し込み固定します。 取付に必要なボルトは別途ご用意ください。

■注意事項

「ボルトで固定する」取付方法で取り付ける際、マウントへの取付深さが6mm を超えてしますと性能が出ない恐れがあるため、取付ボルトの選定時にご留意ください。

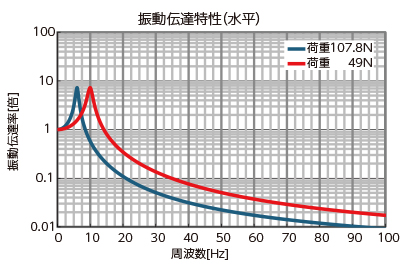

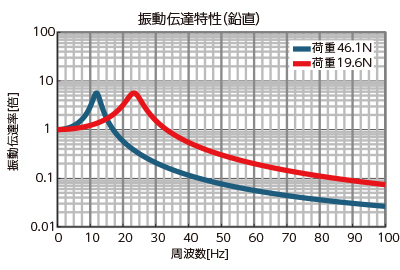

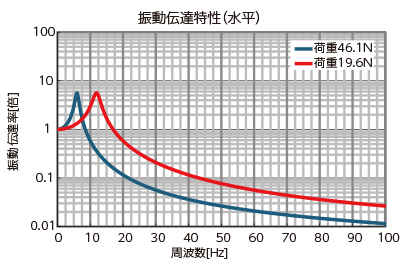

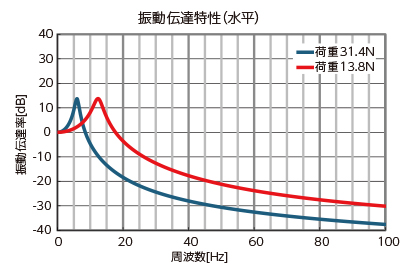

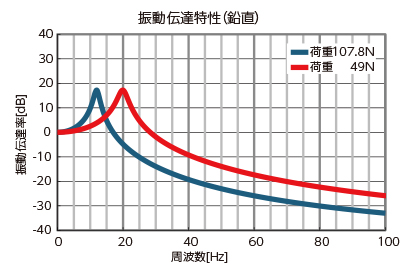

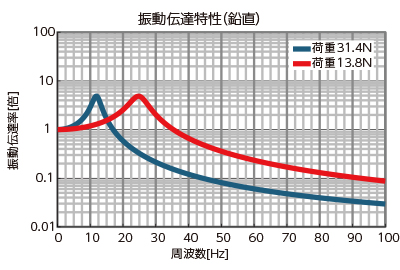

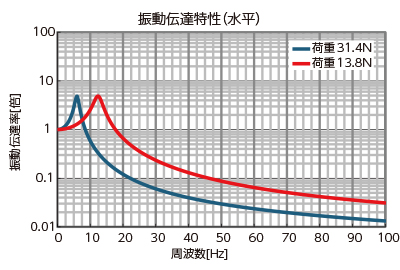

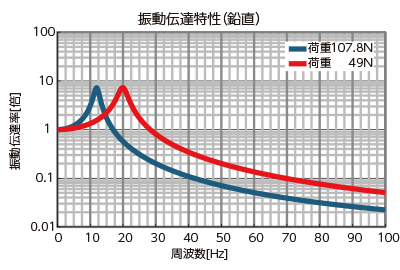

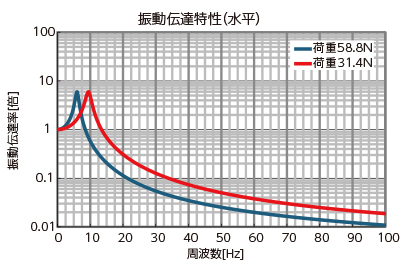

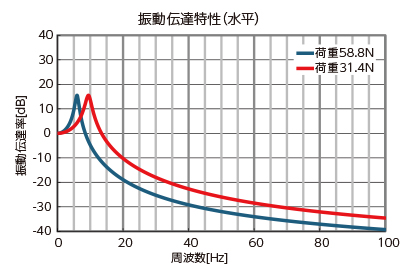

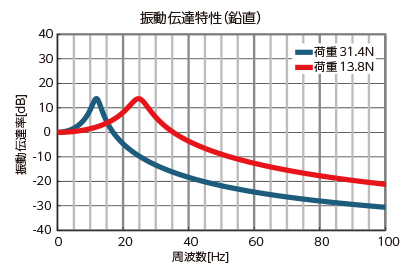

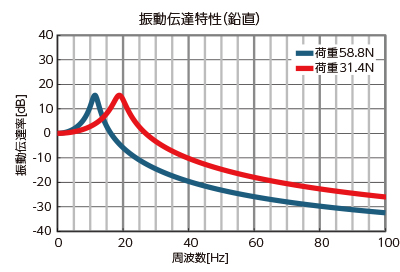

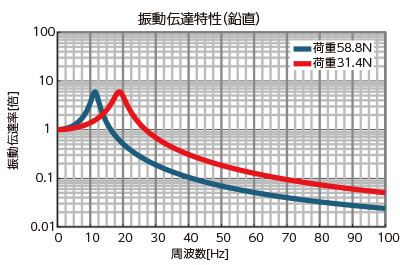

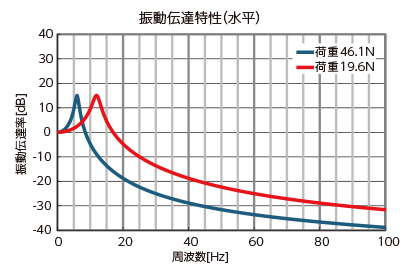

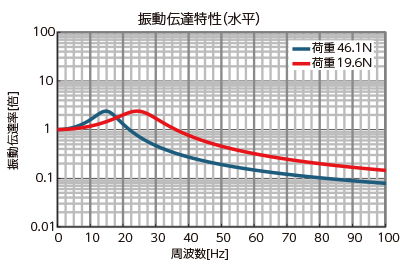

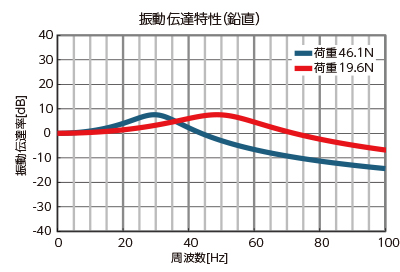

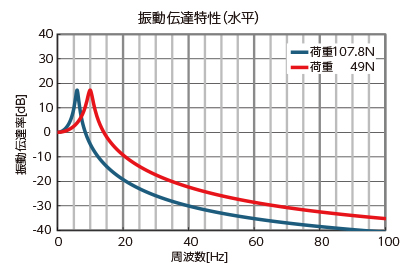

■振動伝達率（標準タイプ）

●BMMGSM030

●BMMGSM040

●BMMGSM050

●BMMGSM100

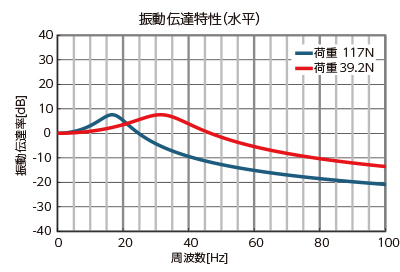

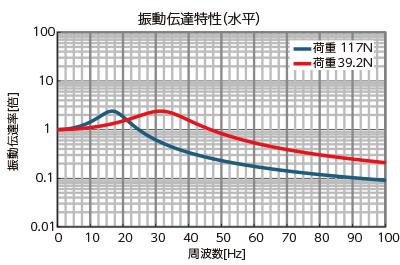

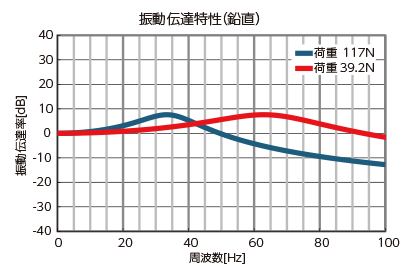

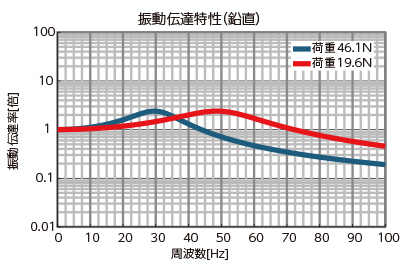

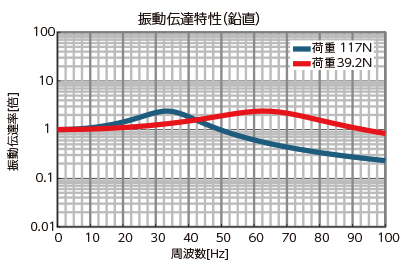

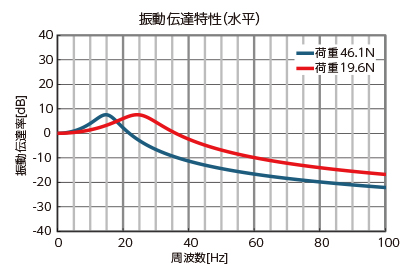

■振動伝達率（高減衰タイプ）

●BMMGSP050

●BMMGSP150

■標準タイプと高減衰タイプの違い

●標準タイプ(GSM) の特長、使用環境

振動に対する減衰性能が高く、装置の測定精度を高める必要がある場合に使用します。　
高減衰タイプ(GSP) と比較し、外部振動に対する減衰性能に優れています。

● 高減衰タイプ(GSP) の特長、使用環境

揺れが発生した場合の揺動防止効果が高く、ステージの移動や操作が頻繁にあり揺れを早く抑えたい場合に使用します。
標準タイプ(GSM) と比較し、除振台上で揺れが発生した際の収束時間が短いです。

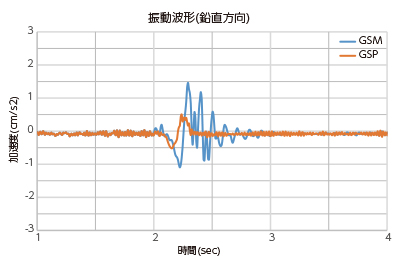

■揺れに対する収束時間

高減衰タイプは、標準タイプと比較し、収束時間が70％低減しています。

各特性は以下の表とグラフをご確認ください。

※以下の特性は参考数値です。与えられる振動の大きさにによって変動があります。

本製品の修理対応は行っておりません。

異常などが見られる場合は、交換をお願いいたします。
