防振マウント(フット型・減衰バネ)

E-9923F

  • 9923F.jpg
  • 9923F.jpg

本製品は既存設備に対して簡単に設置できる軽量なバネ製の防振マウントです。

仕様/価格

オーダー
固有振動数※
Hz
対象振動周波数
Hz
許容荷重
N
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
165944 VFM45-R1 5.5 8 360~520 1 54,500 在庫 お問合わせ 追加 DL DL
165945 VFM58-R1 5.5 8 470~680 1 54,500 在庫 お問合わせ 追加 DL DL
165946 VFM65-R1 5.5 8 530~770 1 54,500 在庫 お問合わせ 追加 DL DL
165947 VFM90-R1 5.5 8 730~1050 1 57,500 在庫 お問合わせ 追加 DL DL
165948 VFM110-R1 5.5 8 900~1300 1 57,500 在庫 お問合わせ 追加 DL DL
165949 VFM130-R1 5.5 8 1060~1540 1 57,500 在庫 お問合わせ 追加 DL DL
165950 VFM180-R1 5.5 8 1470~2130 1 57,500 在庫 お問合わせ 追加 DL DL
165951 VFM210-R1 5.5 8 1640~2380 1 57,500 在庫 お問合わせ 追加 DL DL
165952 VFM270-R1 5.5 8 2220~3210 1 57,500 在庫 お問合わせ 追加 DL DL
983681 VFM45 5.5 8 360~520 1 45,800 廃番 在庫△ 追加 DL DL
983682 VFM58 5.5 8 470~680 1 45,800 廃番 お問合わせ 追加 DL DL
983683 VFM65 5.5 8 530~770 1 45,800 廃番 お問合わせ 追加 DL DL
983684 VFM90 5.5 8 730~1050 1 48,300 廃番 お問合わせ 追加 DL DL
983685 VFM110 5.5 8 900~1300 1 48,300 廃番 お問合わせ 追加 DL DL
983686 VFM130 5.5 8 1060~1540 1 48,300 廃番 お問合わせ 追加 DL DL
983687 VFM180 5.5 8 1470~2130 1 48,300 廃番 お問合わせ 追加 DL DL
983688 VFM210 5.5 8 1640~2380 1 48,300 廃番 お問合わせ 追加 DL DL
983689 VFM270 5.5 8 2220~3210 1 48,300 廃番 お問合わせ 追加 DL DL
※固有振動数は最大荷重搭載時、制振材ガイドを1回転圧縮した状態での値です。

寸法図・サイズ表

選択 オーダー
A B C D E
165944 VFM45-R1 146 136 48.5~51.5 ※使用高さ 68 15
165945 VFM58-R1 146 136 48.5~51.5 ※使用高さ 68 15
165946 VFM65-R1 146 136 48.5~51.5 ※使用高さ 68 15
165947 VFM90-R1 146 136 48.5~51.5 ※使用高さ 68 15
165948 VFM110-R1 146 136 48.5~51.5 ※使用高さ 68 15
165949 VFM130-R1 146 136 48.5~51.5 ※使用高さ 68 15
165950 VFM180-R1 146 136 48.5~51.5 ※使用高さ 68 15
165951 VFM210-R1 146 136 48.5~51.5 ※使用高さ 68 15
165952 VFM270-R1 146 136 48.5~51.5 ※使用高さ 68 15
983681 VFM45 146 136 49.5~52.5 ※使用高さ 68 15
983682 VFM58 146 136 49.5~52.5 ※使用高さ 68 15
983683 VFM65 146 136 49.5~52.5 ※使用高さ 68 15
983684 VFM90 146 136 49.5~52.5 ※使用高さ 68 15
983685 VFM110 146 136 49.5~52.5 ※使用高さ 68 15
983686 VFM130 146 136 49.5~52.5 ※使用高さ 68 15
983687 VFM180 146 136 49.5~52.5 ※使用高さ 68 15
983688 VFM210 146 136 49.5~52.5 ※使用高さ 68 15
983689 VFM270 146 136 49.5~52.5 ※使用高さ 68 15

材質・熱処理・表面処理

名称 材質 表面処理
防振マウント(フット型・減衰バネ) [カバー・ベース] VFM:アルミ鋳物 / VFM-R1:A5052
[ストッパーカバー] SUS304
[ばね] ステンレス
[ゴム板] NBR
[防振材] 粘弾性材
- / アルマイト処理
-
-
-
-

特長

■低い周波数帯の振動対策が可能。
防振ゴムでは取り切れなかった振動に対しても減衰効果を発揮します。
(防振ゴムの対象振動周波数:20~30Hz、本製品の対象振動周波数:7Hz~16Hz)

■既存設備の振動対策を簡単に行うことが可能。
製品の高さが低く(54mm)、設備の下に設置するだけで簡単に振動対策を行うことができます。
材質がアルミのため、重量による設置の手間がありません。

■障害振動に合わせた減衰性能の調整が可能。
製品のネジ(制振材ガイド部)を回すだけで簡単に減衰性能の調整ができます。
以下特性グラフ:A~Fが示す7~16Hzの範囲内で調整が可能です。

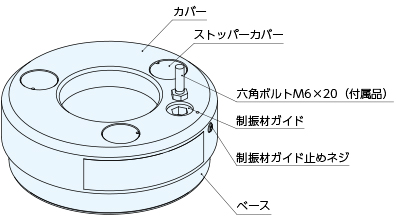

構成図

使用例

本製品は既存設備に対して簡単に設置できる軽量なバネ製の防振マウントです。

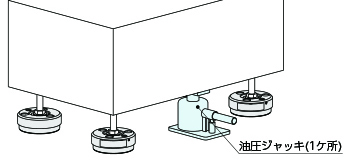

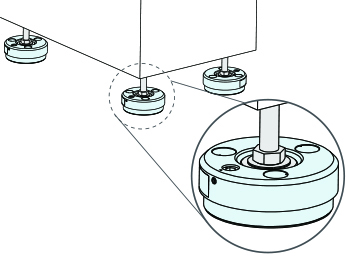

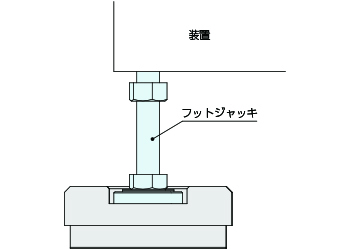

フットジャッキを搭載する場合

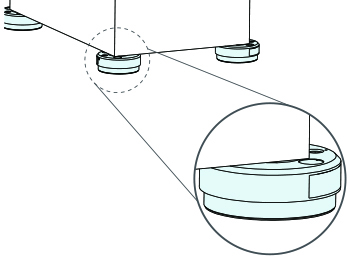

直接製品に搭載する場合



対策の目的と対象設備

除振(外部からの振動を除去):精密加工機械、超精密測定機、半導体製造装置、検査装置等

防振(装置自体が発生させる振動の除去):コンプレッサー、真空ポンプ、油圧ポンプ、高速パンチプレス等





使用方法

1.制振材ガイド止めネジを緩め、付属の六角ボルトで制振材ガイドをカバー上面位置近くまで回し上げます。

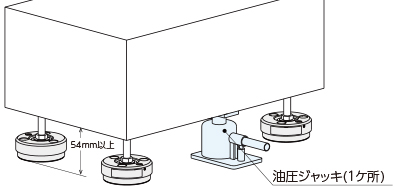

2.対策をしたい設備を油圧ジャッキ等で持ち上げます。

本製品の無負荷状態の高さが54mmのため、それ以上になるように持ち上げます。







3.本製品を設備の支持位置に設置します。

設備の支持物がフットジャッキの場合は、本製品が平行に沈み込むように本製品の凹部の中心を一致させてください。

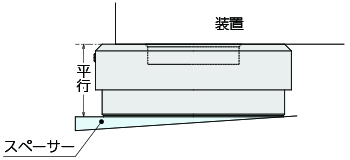

床の状態が悪い場合は設置する床と設置が平行になるように本製品の下にスペーサーを敷きます。

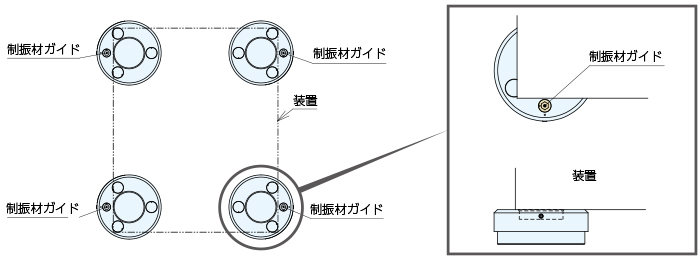

設置後、調整ができるように制振材ガイドが外側に向くように向きを調整します。







4.設備を本製品の上に平行に降ろします。

この際、設備の支持点が本製品に同時に接触するように降ろします。

もし接触するタイミング(本製品の沈み込みのタイミング)がばらつくとカバーとベースにズレが発生し除振防振効果が得られない場合があります。その場合は再度設備を持ち上げ、作業のやり直しを行ってください。

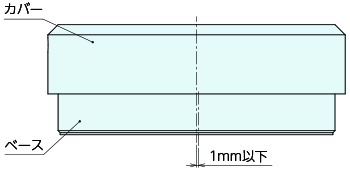

※カバーとベースに水平方向のズレが生じた場合、振動絶縁が得られないことがありますので、ズレは1mm以下になっていることを確認してください。







5.本製品の沈み込み状態を確認します。

以下の条件に合っているか確認を行います。



①本製品の上面が床面に平行になっているか。

②設置した製品の高さは揃っているか。各製品の高さの差は2mm以下としてください。

③床面から本製品の上面までの高さが、48.5~51.5mmの範囲か確認してください。

範囲から外れる場合は、仕様条件にあった製品への交換が必要になります。





6.付属の六角ボルトを使用し、制振材ガイドを一度上昇(無接触)させてから、再度制振材ガイドを締め込みます。

この際製品の高さが「48.5~51.5(使用高さ H寸法)」になるように調整します。

制振材ガイドの過度の締め込みは内部制振材の破損につながるため、減衰効果を確認しながら適度に締め付けを行ってください。

締め込み加減は、各防振マウントで均等にしてください。

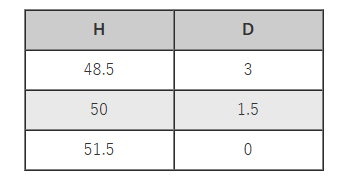

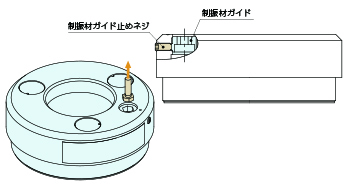

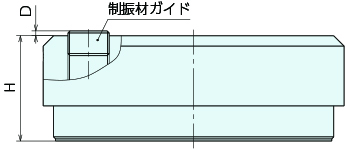

制振材ガイドの飛び出し量と製品高さ







適合フットジャッキについて



本製品と適合するフットジャッキはベース部分がφ68以下のものとなります。

現在ご使用されている製品が弊社製品である場合、以下の製品が適合いたします。



製品名 型式
フットジャッキFJ型(標準タイプ) FJ08050
FJ08100
FJ12050
FJ12100
FJ12150
FJ0806S
FJ12100S
FJ12120S
FJ12150S
フットジャッキFJR型(ラバー付タイプ) FJR08050
FJR08100
FJR12050
FJR12100
FJR12120
FJR12150
FJR12100S
FJR12120S
FJR12150S

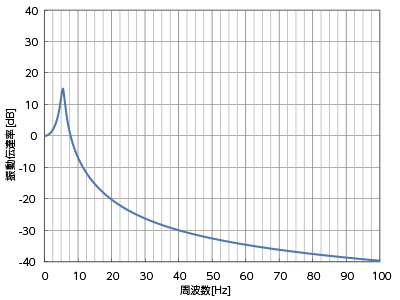

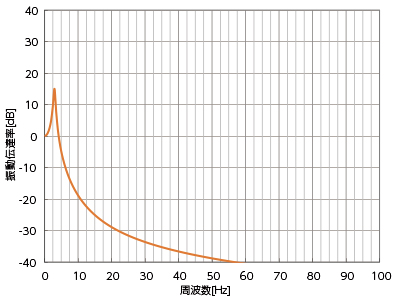

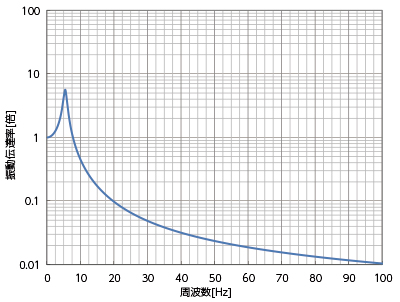

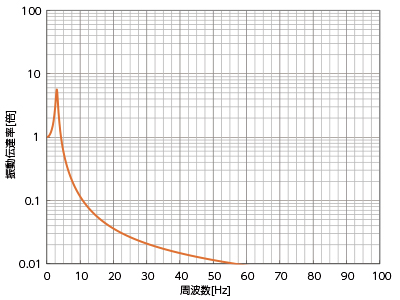

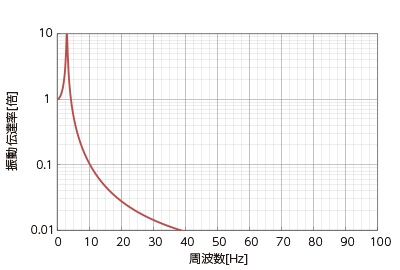

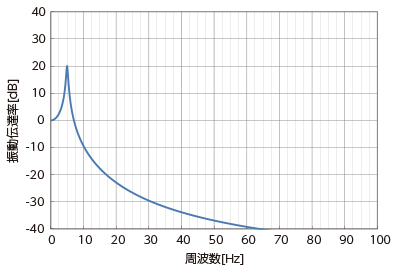

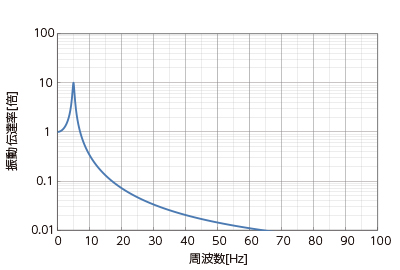

特性グラフ

本製品の特性を以下のグラフより確認いただくことができます。

※グラフのデータは代表データです。

鉛直



鉛直



水平

水平

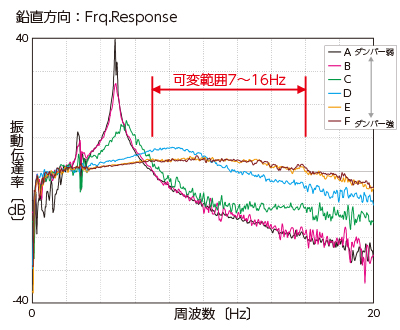

障害振動に合わせた減衰性能の調整が可能。



製品のネジ(制振材ガイド部)を回すだけで簡単に減衰性能の調整ができます。

以下特性グラフ:A~Fが示す7~16Hzの範囲内で調整が可能です。



特注品対応

設置する設備の重量に合わせて減衰材とバネの調整を行います。

以下の内容を明記の上、お問合せください。



・装置重量

・荷重バランス(重心位置)

・ターゲット周波数(把握されていれば)



修理対応

本製品の修理対応は行っておりません。

異常がみられる場合は、新しい製品との交換をお願いします。

メンテナンス方法

長期での使用の場合は、設置後と比較し、高さのバラつきがないか、振動が取れているか等をご確認ください。
