RoHS対応

【廃番】ハイトブロック

E-9497

  • 【廃番】ハイトブロック PIC1

  • 【廃番】ハイトブロック PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全長 全巾 全高 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938755 HBL0815 50 19 16 100 910 廃番 お問合わせ 追加 DL DL
938756 HBL0820 50 19 19 130 940 廃番 お問合わせ 追加 DL DL
938757 HBL0850 50 19 50 325 1,150 廃番 お問合わせ 追加 DL DL
938758 HBL1215 65 25 16 155 990 廃番 お問合わせ 追加 DL DL
938759 HBL1220 65 25 19 210 1,160 廃番 お問合わせ 追加 DL DL
938760 HBL1250 65 25 50 520 1,620 廃番 お問合わせ 追加 DL DL
938761 HBL1615 80 32 16 230 1,290 廃番 お問合わせ 追加 DL DL
938762 HBL1620 80 32 19 310 1,460 廃番 お問合わせ 追加 DL DL
938763 HBL1650 80 32 50 750 2,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G
938755 HBL0815 50 19 16 25 9 M8用座ぐり穴 7
938756 HBL0820 50 19 19 25 9 M8用座ぐり穴 10
938757 HBL0850 50 19 50 25 9 M8用座ぐり穴 41
938758 HBL1215 65 25 16 40 14 M12用座ぐり穴 3
938759 HBL1220 65 25 19 40 14 M12用座ぐり穴 6
938760 HBL1250 65 25 50 40 14 M12用座ぐり穴 37
938761 HBL1615 80 32 16 50 18 φ18 -
938762 HBL1620 80 32 19 50 18 φ18 -
938763 HBL1650 80 32 50 50 18 M16用座ぐり穴 33

材質・熱処理・表面処理

名称 材質 表面処理
【廃番】ハイトブロック S45C-D 黒染め

特長

■治具のかさ上げに使用します。

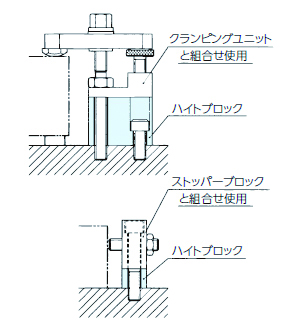

使用例
