RoHS対応

バープレート(T溝タイプ)

E-9315

  • バープレート(T溝タイプ) PIC1

  • バープレート(T溝タイプ) PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全長 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
905183 BAP500 500 19.5 137,000 × 在庫△ 追加 DL DL
905184 BAP650 650 25.5 163,000 × お問合わせ 追加 DL DL
905185 BAP750 750 29.6 189,000 × 在庫△ 追加 DL DL
905186 BAP1000 1000 39.8 231,000 × お問合わせ 追加 DL DL
905187 BAP1200 1200 48 285,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E
905183 BAP500 500 250 100 40 220
905184 BAP650 650 325 125 50 300
905185 BAP750 750 375 125 50 400
905186 BAP1000 1000 500 225 50 450
905187 BAP1200 1200 600 250 50 600

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
バープレート(T溝タイプ) S50C 焼入HRC50＋5/0 黒染め

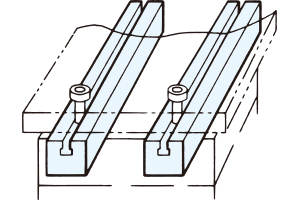

使用例
