RoHS対応

【廃番】システムバイス

E-9473

仕様/価格

オーダーNo. No. 口巾 口深 口開 標準ガイド
ブロック巾
締付力
kN
締付トルク
N・m※
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
929709 SV-56 56 36 80 14 6 60 4.8 148,000 廃番 お問合わせ 追加 DL DL
929710 SV-80 80 40 110 18 6 60 8.7 168,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A D E F G H I J K L M N O P Q R S T U(並目) V
929709 SV-56 195 45 36 44 80 55 40 M12x1.75用ザグリ穴 14+0.018 0 3.5 12 21 10 7 40 18 10 10 M6x1.0 140 0.-018
929710 SV-80 250 50 40 44 110 58 50 M12x1.75用ザグリ穴 18+0.018 0 4.5 15 21 10 7 40 22 10 10 M6x1.0 180 0.-018

仕様/価格 操作レンチ

オーダーNo. No. 適合機種 全長 価格 在庫設定 在庫情報 製品BOX
933122 914Q-10-125 全機種 151 1,900 廃番 お問合わせ 追加

特長

■裏面のガイドブロック溝により精度出しが簡単です。
■旧JIS0級を凌ぐ高精度です。
■クサビロック機構により、下方向にもクランプ力が働くため、ワークの浮上がりが極小です。
■SCM440を使い、HRC50以上に焼入を施してあり、精度の長期保持ができます。
■固定口金および締付部は分割可能で、組合せが自由にできます。
■組合せにより、長尺物ワーク・多数個取りワーク用のジグとして便利です。

[付属品]
標準ガイドブロック(2個1組)
SV56適合溝巾14㎜・・・1組
SV80適合溝巾18㎜・・・1組

※締付トルクは、最大締付力時の参考値であり、条件により誤差が生じます。

使用例

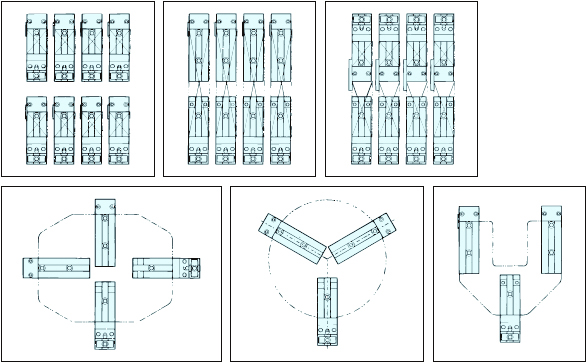

組合せ例
