Name: クサビクランプ2 ダブルロケートブロック
Brand: Nabeya

クサビクランプ2　ダブルロケートブロック

E-9460

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダー №	№	全巾	高さ	全長	適合取付ボルト（別売）	質量kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー №	№	全巾	高さ	全長	適合取付ボルト（別売）	質量kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	132008	DKC-08WRB	35	38	50	SKS08040	0.4	54,000	在庫	在庫〇	追加
	132009	DKC-08WRBH	35	45	50	SKS08050	0.5	55,000	在庫	在庫〇	追加
	132010	DKC-12WRB	45	45	64	SKS10050	0.8	55,000	在庫	在庫〇	追加
	132011	DKC-12WRBH	45	55	64	SKS10060	0.9	56,000	在庫	在庫〇	追加

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

オーダー №	№	A	B	Ｃ1	Ｃ2	D	E	F	G	H	I	J	K h7	L
132008	DKC-08WRB	35	38	30	30	50	8.5	18	25	9(M8用）	10	5	10	20
132009	DKC-08WRBH	35	45	30	30	50	8.5	18	25	9(M8用）	10	5	10	20
132010	DKC-12WRB	45	45	35	35	64	10	25	32	11(M10用）	15	5	14	22
132011	DKC-12WRBH	45	55	35	35	64	10	25	32	11(M10用）	15	5	14	22

名称	材質	熱処理	表面処理
クサビクランプ2　ダブルロケートブロック	S50C	部分焼入(HV600)	黒染め(四三酸化鉄被膜)

■クサビクランプ2ベース付とセットでご利用いただけます。

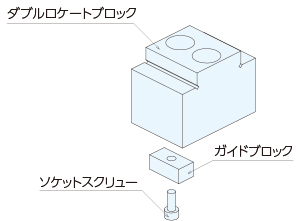

[付属品]ガイドブロック、ガイドブロック用取付ボルト

位置決め締結
