Name: クサビクランプ2 ロケートブロック
Brand: Nabeya

クサビクランプ2　ロケートブロック

E-9460

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダー№	№	全巾	高さ	全長	適合取付ボルト（別売）	質量kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダー№	№	全巾	高さ	全長	適合取付ボルト（別売）	質量kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	125688	DKC-08RB	35	38	40	SKS08040	0.3	33,100	在庫	入荷予定	追加
	125689	DKC-08RBH	35	45	40	SKS08050	0.4	34,400	在庫	在庫〇	追加
	125690	DKC-12RB	45	45	50	SKS10050	0.6	34,400	在庫	在庫〇	追加
	125691	DKC-12RBH	45	55	50	SKS10060	0.7	35,600	在庫	在庫△	追加

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

オーダー№	№	A	B	C	D	E	F	G	H	I	J	K h7	L
125688	DKC-08RB	35	38	30	40	8.5	18	25	9(M8用）	10	5	10	20
125689	DKC-08RBH	35	45	30	40	8.5	18	25	9(M8用）	10	5	10	20
125690	DKC-12RB	45	45	35	50	10	25	32	11(M10用）	15	5	14	22
125691	DKC-12RBH	45	55	35	50	10	25	32	11(M10用）	15	5	14	22

名称	材質	熱処理	表面処理

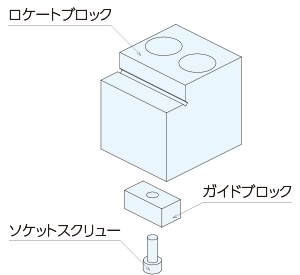

クサビクランプ2　ロケートブロック	S50C	部分焼入(HV600)	黒染め(四三酸化鉄被膜)

■クサビクランプ2ベース付とセットでご利用いただけます。

位置決め締結
