RoHS対応

ねじ穴付ゼットクランプ

E-9429

仕様/価格(1個価格)

オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915113 SCGM141 M14 90 30 30 0.35 3,500 在庫 在庫〇 追加 DL DL
915114 SCGM142 M14 110 32 32 0.5 4,300 在庫 在庫〇 追加 DL DL
915115 SCGM143 M14 140 35 35 0.78 5,550 在庫 在庫〇 追加 DL DL
915116 SCGM161 M16 95 35 35 0.5 4,020 在庫 在庫〇 追加 DL DL
915117 SCGM162 M16 115 38 38 0.7 5,200 在庫 在庫〇 追加 DL DL
915118 SCGM163 M16 150 40 40 1.05 6,750 在庫 在庫〇 追加 DL DL
915119 SCGM181 M18 105 38 38 0.65 5,500 在庫 在庫〇 追加 DL DL
915120 SCGM182 M18 130 40 40 0.9 7,350 在庫 在庫〇 追加 DL DL
915121 SCGM183 M18 180 45 45 1.6 10,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M(並目) N
915113 SCGM141 90 30 30 20 67 13 10 10 20 12 14 40 M14x2 16
915114 SCGM142 110 32 32 22 84 16 10 10 22 12 25 45 M14x2 16
915115 SCGM143 140 35 35 25 112 18 10 10 25 12 40 55 M14x2 16
915116 SCGM161 95 35 35 23 70 13 12 12 23 13 11 44 M16x2 18
915117 SCGM162 115 38 38 26 87 16 12 12 26 13 25 48 M16x2 18
915118 SCGM163 150 40 40 28 120 18 12 12 28 13 45 55 M16x2 18
915119 SCGM181 105 38 38 25 78 15 12 12 26 14 12 48 M18x2.5 20
915120 SCGM182 130 40 40 27 100 18 12 12 28 14 25 55 M18x2.5 20
915121 SCGM183 180 45 45 32 148 20 12 12 33 14 60 65 M18x2.5 20

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ねじ穴付ゼットクランプ S45C 焼入HRC30±5 黒染め

特長

※価格にはボルトは含まれておりません。

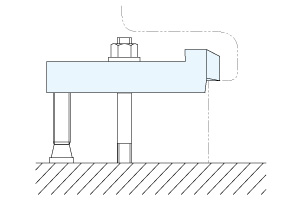

使用例
