RoHS対応

【廃番】ロケートブロック

E-9386

  • 【廃番】ロケートブロック PIC1

  • 【廃番】ロケートブロック PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合T溝巾 本体高 全巾 全長 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
930226 LBL18 18 75 75 80 3.1 55,000 廃番 お問合わせ 追加 DL DL
951906 LBL20 20 100 100 100 7.2 58,500 廃番 お問合わせ 追加 DL DL
930227 LBL22 22 100 100 100 6.9 58,500 廃番 お問合わせ 追加 DL DL
930228 LBL24 24 125 125 100 10.7 61,500 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A±0.01 BH7 C D E±0.01 F±0.01 G±0.01 H I
930226 LBL18 75 18 75 80 65 10 31 18 8
951906 LBL20 100 20 100 100 85 15 40 18 10
930227 LBL22 100 22 100 100 85 15 39 22 10
930228 LBL24 125 24 125 100 100 20 38 22 12

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】ロケートブロック S50C 焼入HRC42±3 黒染め

特長

■T溝テーブル上での位置決め、カサ上げに便利です。

[付属品]Tスロットナット・六角穴付ボルト各1個

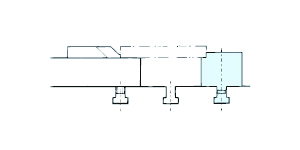

使用例
