ロケートシリンダー(位置決めストッパー)

E-9419

仕様/価格

オーダーNo. No. 適合T溝巾 本体長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
934442 LS1015S 10 0/-0.011 15±0.01 55 9,600 在庫 在庫〇 追加 DL DL
934443 LS1025G 10 0/-0.011 25±0.2 80 10,500 在庫 在庫〇 追加 DL DL
903380 LS1215S 12 0/-0.011 15±0.01 55 9,750 在庫 在庫〇 追加 DL DL
903381 LS1225G 12 0/-0.011 25±0.2 80 10,800 在庫 在庫〇 追加 DL DL
903382 LS1425S 14 0/-0.011 25±0.01 200 11,200 在庫 在庫〇 追加 DL DL
903383 LS1450G 14 0/-0.011 50±0.2 355 12,400 在庫 在庫△ 追加 DL DL
903384 LS1625S 16 0/-0.011 25±0.01 220 12,500 在庫 在庫〇 追加 DL DL
903385 LS1650G 16 0/-0.011 50±0.2 375 13,800 在庫 在庫〇 追加 DL DL
903386 LS1825S 18 0/-0.011 25±0.01 360 15,100 在庫 在庫〇 追加 DL DL
930256 LS1835G 18 0/-0.011 35±0.2 460 16,300 在庫 在庫〇 追加 DL DL
903387 LS1850G 18 0/-0.011 50±0.2 600 16,500 在庫 在庫〇 追加 DL DL
930257 LS1875G 18 0/-0.011 75±0.2 850 20,400 在庫 在庫〇 追加 DL DL
932024 LS2025S 20 0/-0.013 25±0.01 380 16,600 在庫 在庫〇 追加 DL DL
932025 LS2050G 20 0/-0.013 50±0.2 630 19,200 在庫 在庫〇 追加 DL DL
932026 LS2075G 20 0/-0.013 75±0.2 870 21,800 在庫 在庫〇 追加 DL DL
903388 LS2225S 22 0/-0.013 25±0.01 410 17,800 在庫 在庫〇 追加 DL DL
903389 LS2250G 22 0/-0.013 50±0.2 650 19,500 在庫 お問合わせ 追加 DL DL
930258 LS2275G 22 0/-0.013 75±0.2 1760 22,300 在庫 在庫〇 追加 DL DL
930259 LS22100G 22 0/-0.013 100±0.2 2310 25,100 在庫 在庫△ 追加 DL DL
930260 LS22125G 22 0/-0.013 125±0.2 2860 28,200 在庫 在庫〇 追加 DL DL

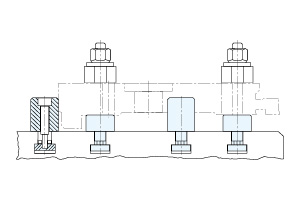

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F(並目) G H I J
934442 LS1015S 10 0/-0.011 20±0.01 15±0.01 5.3 9.6 M6x25 0.01 0.01 0.01 0.01
934443 LS1025G 10 0/-0.011 20±0.01 25±0.2 5.3 9.6 M6x35 0.01 0.01 - 0.01
903380 LS1215S 12 0/-0.011 20±0.01 15±0.01 5.3 11.6 M6x25 0.01 0.01 0.01 0.01
903381 LS1225G 12 0/-0.011 20±0.01 25±0.2 5.3 11.6 M6x35 0.01 0.01 - 0.01
903382 LS1425S 14 0/-0.011 32±0.01 25±0.01 7.6 13.6 M8x35 0.01 0.01 0.01 0.01
903383 LS1450G 14 0/-0.011 32±0.01 50±0.2 7.6 13.6 M8x60 0.01 0.01 - 0.01
903384 LS1625S 16 0/-0.011 32±0.01 25±0.01 10 15.6 M8x40 0.01 0.01 0.01 0.01
903385 LS1650G 16 0/-0.011 32±0.01 50±0.2 10 15.6 M8x75 0.01 0.01 - 0.01
903386 LS1825S 18 0/-0.011 40±0.01 25±0.01 12.3 17.6 M10x40 0.01 0.01 0.01 0.01
930256 LS1835G 18 0/-0.011 40±0.01 35±0.2 14 17.6 M10x50 0.01 0.01 - 0.01
903387 LS1850G 18 0/-0.011 40±0.01 50±0.2 12.3 17.6 M10x65 0.01 0.01 - 0.01
930257 LS1875G 18 0/-0.011 40±0.01 75±0.2 14 17.6 M10x90 0.01 0.01 - 0.01
932024 LS2025S 20 0/-0.013 40±0.01 25±0.01 14 19.6 M10x45 0.01 0.01 0.01 0.01
932025 LS2050G 20 0/-0.013 40±0.01 50±0.2 14 19.6 M10x70 0.01 0.01 - 0.01
932026 LS2075G 20 0/-0.013 40±0.01 75±0.2 14 19.6 M10x95 0.01 0.01 - 0.01
903388 LS2225S 22 0/-0.013 40±0.01 25±0.01 14 21.6 M10x50 0.01 0.01 0.01 0.01
903389 LS2250G 22 0/-0.013 40±0.01 50±0.2 14 21.6 M10x75 0.01 0.01 - 0.01
930258 LS2275G 22 0/-0.013 60±0.01 75±0.2 18 21.6 M12x95 0.01 0.01 - 0.01
930259 LS22100G 22 0/-0.013 60±0.01 100±0.2 18 21.6 M12x120 0.01 0.01 - 0.01
930260 LS22125G 22 0/-0.013 60±0.01 125±0.2 18 21.6 M12x145 0.01 0.01 - 0.01

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ロケートシリンダー(位置決めストッパー) 本体:SCM420  菱型ナット:S45C-D 焼入HRC56±2 黒染め(菱型ナット)

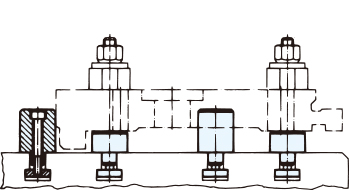

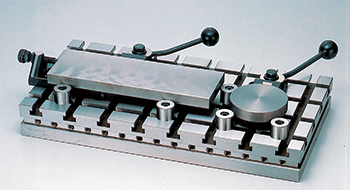

使用例
