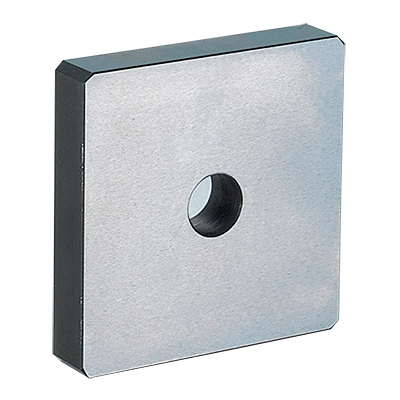

Name: ロケートプレート
Brand: Nabeya

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。

選択	オーダーNo.	No.	適合T溝巾	全長	全巾	質量kg	価格	在庫設定	在庫情報	製品BOX	CAD
選択	オーダーNo.	No.	適合T溝巾	全長	全巾	質量kg	価格	在庫設定	在庫情報	製品BOX	DXF	STEP
	930274	LPL18	18	80	80	1.4	11,400	在庫	お問合わせ	追加
	951907	LPL20	20	100	100	1.6	11,700	在庫	在庫〇	追加
	930275	LPL22	22	100	100	1.7	11,800	在庫	在庫〇	追加
	930276	LPL24	24	120	120	1.8	12,500	在庫	在庫〇	追加
	951908	LPL28	28	150	80	4.3	21,900	在庫	在庫〇	追加
	952257	LPL32	32	150	80	5	20,900	廃番	お問合わせ	追加

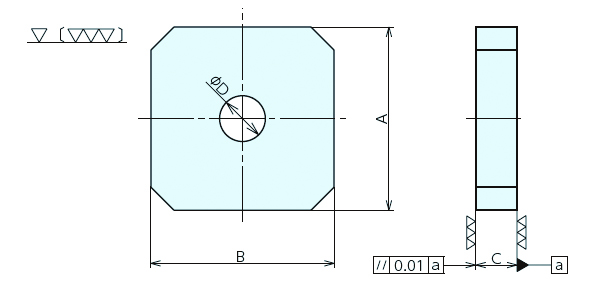

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。

オーダーNo.	No.	A	B	C g6	D
930274	LPL18	80	80	18	20
951907	LPL20	100	100	20	20
930275	LPL22	100	100	22	20
930276	LPL24	120	120	24	20
951908	LPL28	150	80	28	-
952257	LPL32	150	80	32	-

名称	材質	熱処理	表面処理
ロケートプレート	S50C	焼入HRC50±3	黒染め

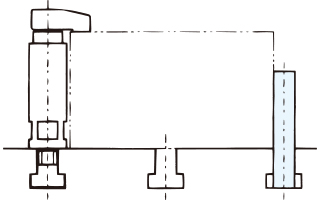

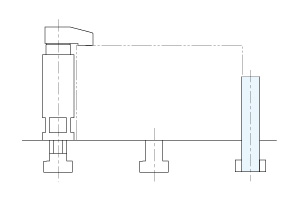

■T溝に差し込み位置決めに使います。

ロケートプレート

位置決め締結
