【廃番】除振台　VPG

E-9272

  • 【廃番】除振台　VPG PIC1

  • 【廃番】除振台　VPG PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № サイズ 厚み 許容荷重 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
kgf N DXF STEP
117847 VPG2836-007L 280 360 30 2.5～12 25～118 8.5 73,500 廃番 お問合わせ 追加 DL
117848 VPG2836-020L 280 360 30 9～25 88～245 8.5 74,000 廃番 お問合わせ 追加 DL
998100 VPG3545-003L 350 450 30 0～7 0～69 13.6 81,000 廃番 お問合わせ 追加 DL
998101 VPG3545-010L 350 450 30 5～20 49～196 13.6 82,000 廃番 お問合わせ 追加 DL
998102 VPG3545-030L 350 450 30 16～42 157～412 13.6 82,500 廃番 お問合わせ 追加 DL
998103 VPG3545-070L 350 450 30 40～90 392～882 13.6 84,000 廃番 お問合わせ 追加 DL
998104 VPG3545-100L 350 450 30 60～130 588～1274 13.6 84,500 廃番 お問合わせ 追加 DL
998105 VPG4045-003L 400 450 30 0～6 0～59 15.1 84,500 廃番 お問合わせ 追加 DL
998106 VPG4045-010L 400 450 30 5～18 49～179 15.1 85,000 廃番 お問合わせ 追加 DL
998107 VPG4045-030L 400 450 30 15～40 147～392 15.1 85,500 廃番 お問合わせ 追加 DL
998108 VPG4045-070L 400 450 30 40～90 392～882 15.1 86,000 廃番 お問合わせ 追加 DL
998109 VPG4045-100L 400 450 30 60～125 588～1225 15.1 86,500 廃番 お問合わせ 追加 DL
118217 VPG2836-007HD 280 360 30 2.5～12 25～118 8.7 89,500 廃番 お問合わせ 追加
118218 VPG2836-020HD 280 360 30 9～25 88～245 8.7 90,500 廃番 お問合わせ 追加
116925 VPG3545-003HD 350 450 30 0～7 0～69 13.8 97,500 廃番 お問合わせ 追加
116926 VPG3545-010HD 350 450 30 5～20 49～196 13.8 98,000 廃番 在庫△ 追加
116927 VPG3545-030HD 350 450 30 16～42 157～412 13.8 98,500 廃番 お問合わせ 追加
116928 VPG3545-070HD 350 450 30 40～90 392～882 13.8 99,000 廃番 お問合わせ 追加
116929 VPG3545-100HD 350 450 30 60～130 588～1274 13.8 101,000 廃番 お問合わせ 追加
116930 VPG4045-003HD 400 450 30 0～6 0～59 15.2 101,000 廃番 お問合わせ 追加
116931 VPG4045-010HD 400 450 30 5～18 49～179 15.2 101,000 廃番 お問合わせ 追加
116932 VPG4045-030HD 400 450 30 15～40 147～392 15.2 102,000 廃番 お問合わせ 追加
116933 VPG4045-070HD 400 450 30 40～90 392～882 15.2 102,000 廃番 お問合わせ 追加
116934 VPG4045-100HD 400 450 30 60～125 588～1225 15.2 103,000 廃番 お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D
117847 VPG2836-007L 280 360 30 69～79
117848 VPG2836-020L 280 360 30 69～79
998100 VPG3545-003L 350 450 30 69～79
998101 VPG3545-010L 350 450 30 69～79
998102 VPG3545-030L 350 450 30 69～79
998103 VPG3545-070L 350 450 30 69～79
998104 VPG3545-100L 350 450 30 69～79
998105 VPG4045-003L 400 450 30 69～79
998106 VPG4045-010L 400 450 30 69～79
998107 VPG4045-030L 400 450 30 69～79
998108 VPG4045-070L 400 450 30 69～79
998109 VPG4045-100L 400 450 30 69～79
118217 VPG2836-007HD 280 360 30 69～79
118218 VPG2836-020HD 280 360 30 69～79
116925 VPG3545-003HD 350 450 30 69～79
116926 VPG3545-010HD 350 450 30 69～79
116927 VPG3545-030HD 350 450 30 69～79
116928 VPG3545-070HD 350 450 30 69～79
116929 VPG3545-100HD 350 450 30 69～79
116930 VPG4045-003HD 400 450 30 69～79
116931 VPG4045-010HD 400 450 30 69～79
116932 VPG4045-030HD 400 450 30 69～79
116933 VPG4045-070HD 400 450 30 69～79
116934 VPG4045-100HD 400 450 30 69～79

材質・熱処理・表面処理

名称 材質 表面処理
【廃番】除振台　VPG 除振マウント部：ABS樹脂
除振台：白御影石		 磨き仕上

特長

■振動を嫌う精密機器に最適です。
　床やテーブルから伝わる振動を減衰することにより、電子天秤や粘度計や表面粗さ計など精密検査機器の性能が発揮出来ます。
■高さ調整ダイヤル操作で水平調整が簡単に出来ます。

D：レベリング下限時での使用高さとなります。（レベリング調整範囲+5mm）

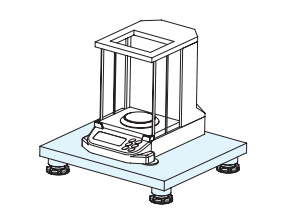

使用例



■注意事項

  • 除振台は水平な場所に設置してください。
  • 除振台は許容荷重範囲を確認し選定をしてください。
    許容荷重を外れますと、除振性能が発揮できません。
  • 天面に垂直に荷重が掛かるように設置してください。
  • 防振マウントに均等に荷重がかかるように設置してください。
  • 偏荷重対応に関しましては、別途相談ください。

使用方法

■L（標準）タイプとHD（高減衰）タイプの違い



  Lタイプ HDタイプ
揺れの収束時間の短さ 〇 ◎
振動減衰効果 ◎ 〇
固定振動数での振動増幅の小ささ 〇 ◎


[選択例]
振動をより小さくしたい→除振性能が高いLタイプ
搭載する装置を頻繁に操作する→揺れが早く収まるHDタイプ

その他

■除振台製作プロセス







■ 改善事例

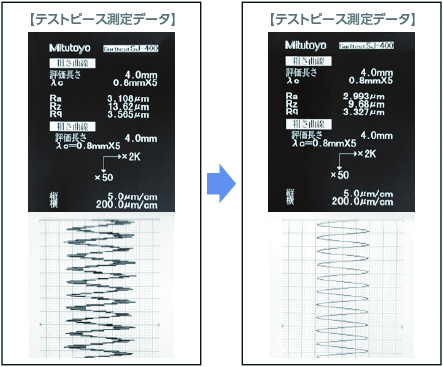

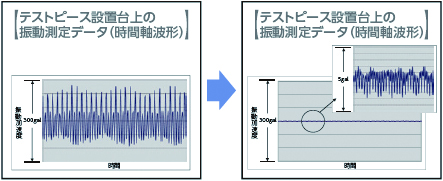

●粗さ計の測定値が安定しない



振動源：コンプレッサー



テストピース：Ra 2.94μm

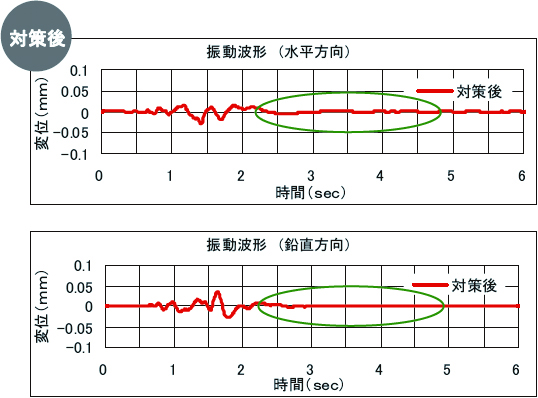

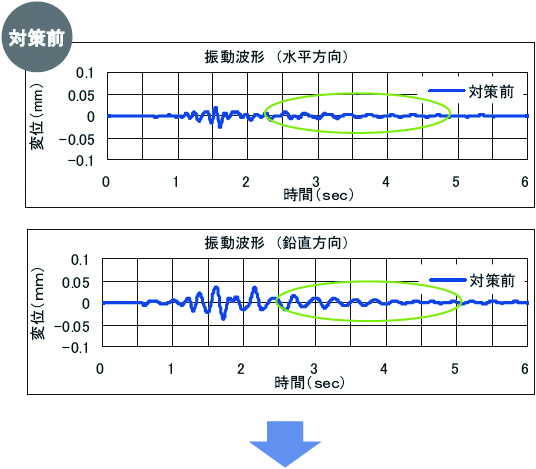

●装置マイクロビッカーズ（高減衰タイプ事例）



問題：ステージ位置だし後の揺れが収まりにくい

使用除振台型式：VLS3858-070HD



除振台：VPG-L使用時、操作後の揺れが収まりにくい。



除振台：VPG-HD使用時、操作後の収束時間が短縮できた。





●推奨装置
・電子天秤
・顕微鏡
・硬さ試験機
装置が移動し制定性を要求される装置に最適です。（揺れを早く収束させたい）

選定ナビ

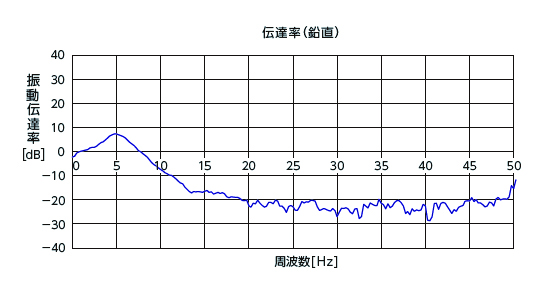

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。
