【廃番】低床除振台　VLS

E-9272

  • 【廃番】低床除振台　VLS PIC1

  • 【廃番】低床除振台　VLS PIC1

仕様・価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № タテ ヨコ 許容荷重 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
kgf N DXF STEP
998090 VLS3045-010L 450 300 5～12 49～117 8.6 85,500 廃番 お問合わせ 追加 DL
998091 VLS3045-020L 450 300 10～25 98～245 8.6 86,000 廃番 お問合わせ 追加 DL
998092 VLS3045-030L 450 300 22～48 216～470 8.6 86,500 廃番 お問合わせ 追加 DL
998093 VLS3045-070L 450 300 47～95 460～931 8.6 87,000 廃番 お問合わせ 追加 DL
998094 VLS3045-100L 450 300 70～135 686～1323 8.6 88,000 廃番 お問合わせ 追加 DL
998095 VLS3858-003L 580 380 0～7 0～68 13.6 89,500 廃番 お問合わせ 追加 DL
998096 VLS3858-010L 580 380 5～20 49～196 13.6 90,500 廃番 お問合わせ 追加 DL
998097 VLS3858-030L 580 380 16～42 157～412 13.6 91,000 廃番 お問合わせ 追加 DL
998098 VLS3858-070L 580 380 40～90 392～882 13.6 91,500 廃番 在庫△ 追加 DL
998099 VLS3858-100L 580 380 60～130 588～1274 13.6 92,000 廃番 お問合わせ 追加 DL
105825 VLS4560-030L 600 450 11～38 108～372 17.5 114,000 廃番 在庫△ 追加 DL DL
105826 VLS4560-070L 600 450 37～89 363～872 17.5 114,000 廃番 在庫△ 追加 DL DL
105827 VLS4560-100L 600 450 55～126 539～1234 17.5 115,000 廃番 お問合わせ 追加 DL DL
116911 VLS3045-010HD 450 300 5～12 49～117 8.8 102,000 廃番 お問合わせ 追加 DL DL
116912 VLS3045-020HD 450 300 10～25 98～245 8.8 102,000 廃番 お問合わせ 追加 DL DL
116913 VLS3045-030HD 450 300 22～48 216～470 8.8 103,000 廃番 在庫△ 追加 DL DL
116914 VLS3045-070HD 450 300 47～95 460～931 8.8 104,000 廃番 お問合わせ 追加 DL DL
116915 VLS3045-100HD 450 300 70～135 686～1323 8.8 104,000 廃番 お問合わせ 追加 DL DL
116916 VLS3858-003HD 580 380 0～7 0～68 13.8 106,000 廃番 お問合わせ 追加 DL DL
116918 VLS3858-010HD 580 380 5～20 49～196 13.8 107,000 廃番 お問合わせ 追加 DL DL
116919 VLS3858-030HD 580 380 16～42 157～412 13.8 107,000 廃番 在庫△ 追加 DL DL
116920 VLS3858-070HD 580 380 40～90 392～882 13.8 108,000 廃番 お問合わせ 追加 DL DL
116921 VLS3858-100HD 580 380 60～130 588～1274 13.8 108,000 廃番 お問合わせ 追加 DL DL
116922 VLS4560-030HD 600 450 11～38 108～372 17.7 130,000 廃番 お問合わせ 追加 DL DL
116923 VLS4560-070HD 600 450 37～89 363～872 17.7 130,000 廃番 お問合わせ 追加 DL DL
116924 VLS4560-100HD 600 450 55～126 539～1234 17.7 131,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F
998090 VLS3045-010L 450 466 300 463 16-26 66-76
998091 VLS3045-020L 450 466 300 463 16-26 66-76
998092 VLS3045-030L 450 466 300 463 16-26 66-76
998093 VLS3045-070L 450 466 300 463 16-26 66-76
998094 VLS3045-100L 450 466 300 463 16-26 66-76
998095 VLS3858-003L 580 596 380 543 16-26 66-76
998096 VLS3858-010L 580 596 380 543 16-26 66-76
998097 VLS3858-030L 580 596 380 543 16-26 66-76
998098 VLS3858-070L 580 596 380 543 16-26 66-76
998099 VLS3858-100L 580 596 380 543 16-26 66-76
105825 VLS4560-030L 600 616 450 613 17-27 66-76
105826 VLS4560-070L 600 616 450 613 17-27 66-76
105827 VLS4560-100L 600 616 450 613 17-27 66-76
116911 VLS3045-010HD 450 466 300 463 16-26 66-76
116912 VLS3045-020HD 450 466 300 463 16-26 66-76
116913 VLS3045-030HD 450 466 300 463 16-26 66-76
116914 VLS3045-070HD 450 466 300 463 16-26 66-76
116915 VLS3045-100HD 450 466 300 463 16-26 66-76
116916 VLS3858-003HD 580 596 380 543 16-26 66-76
116918 VLS3858-010HD 580 596 380 543 16-26 66-76
116919 VLS3858-030HD 580 596 380 543 16-26 66-76
116920 VLS3858-070HD 580 596 380 543 16-26 66-76
116921 VLS3858-100HD 580 596 380 543 16-26 66-76
116922 VLS4560-030HD 600 616 450 613 17-27 66-76
116923 VLS4560-070HD 600 616 450 613 17-27 66-76
116924 VLS4560-100HD 600 616 450 613 17-27 66-76

ミツトヨ様仕様

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № タテ ヨコ 許容荷重N 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
100927 VLS3045-SJ401 ※2 450 300 258～590 8.6 87,000 廃番 お問合わせ 追加 DL DL
120298 VLS3045HD-SJ411 ※3 450 300 258～590 8.8 104,000 廃番 お問合わせ 追加 DL DL
119033 VLS3858-070HDM ※4 580 380 392～882 13.8 109,000 廃番 在庫△ 追加 DL DL
102931 VLS4560-SH 600 450 863-1881 18 131,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F ※1
100927 VLS3045-SJ401 ※2 450 466 300 458 16～26 66～76
120298 VLS3045HD-SJ411 ※3 450 466 300 458 16～26 66～76
119033 VLS3858-070HDM ※4 580 596 380 543 16～26 66～76
102931 VLS4560-SH 600 616 450 613 17～27 66～76

材質・熱処理・表面処理

名称 材質 表面処理
【廃番】低床除振台　VLS 除振マウント部：ABS樹脂
除振台：SPCC		 除振台：黒色電着塗装

特長

■機器の設置面高さは約16mmです。
■振動を嫌う精密機器に最適です。床やテーブルから伝わる振動を減衰することにより、高倍率の顕微鏡、表面粗さ計など精密検査機器の性能が発揮出来ます。
■高さ調整ダイヤルの操作で水平調整が簡単に出来ます。

[注意事項]
■除振台は水平な場所に設置してください。
■除振台は許容荷重範囲を確認し選定をしてください。
　許容荷重を外れますと、除振性能が発揮できません。
■天面に垂直に荷重が掛かるように設置してください。
■防振マウントに均等に荷重がかかるように設置してください。
偏荷重対応に関しましては、別途相談ください。

※1.高さ調整ダイヤル下限値から最大値までの高さとなります。
※2.SJ411,SJ412にも適合します。
※3.高減衰タイプでSJ401,SJ412にも適合します。
※4.固定ボルト付属。固定対象機種はHM-200のみ。



使用方法

■L（標準）タイプとHD（高減衰）タイプの違い



  Lタイプ HDタイプ
揺れの収束時間の短さ 〇 ◎
振動減衰効果 ◎ 〇
固定振動数での振動増幅の小ささ 〇 ◎


[選択例]
振動をより小さくしたい→除振性能が高いLタイプ
搭載する装置を頻繁に操作する→揺れが早く収まるHDタイプ





■注意事項

  • 除振台は水平な場所に設置してください。
  • 除振台は許容荷重範囲を確認し選定をしてください。
    許容荷重を外れますと、除振性能が発揮できません。
  • 天面に垂直に荷重が掛かるように設置してください。
  • 防振マウントに均等に荷重がかかるように設置してください。
  • 偏荷重対応に関しましては、別途相談ください。

特性グラフ

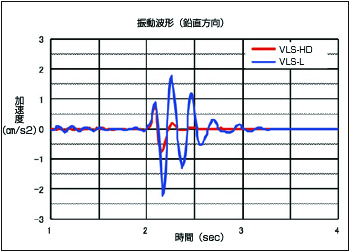

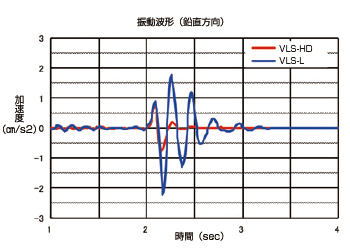

●波動波形

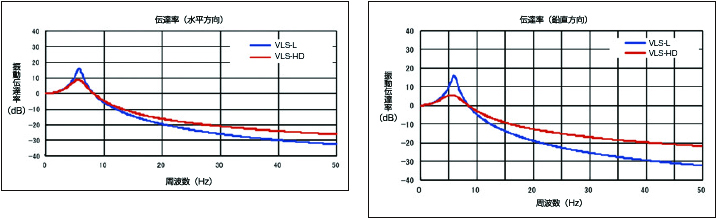

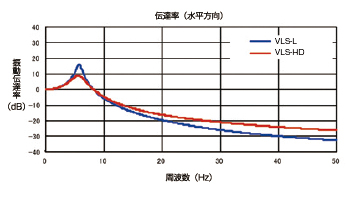

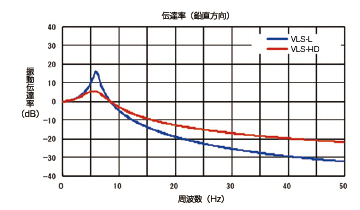

●振動伝達率

その他

■ミツトヨ様適合機種表



低床除振台№ 適合機種 型番 後継機種
VLS3045-SJ401 小形表面粗さ測定機 SJ-411
SJ-412
※SJ-410シリーズ用簡易スタンド(178-039)		 -
VLS3858-070L
VLS3858-070HD
VLS3858-070HDM		 微小硬さ試験機 HM-100シリーズ：HM101.102.103
HM-200シリーズ：HM210.220		 -
VLS4560-SH 表面荒さ測定機 SV-3200S4.H4.S8.H8 FTA-○○S3000 ○○部＝S4,H4,S8,H8
SV-C3200S4.H4.S8.H8 FTA-○○D3000 ○○部＝S4,H4,S8,H8
SV-C4500S4.H4.S8.H8 FTA-○○D4000 ○○部＝S4,H4,S8,H8
※SJ-500用据置きスタンド(178-085)
輪郭形状測定機 CV-3200S4.H4.S8.H8 FTA-○○C3000 ○○部＝S4,H4,S8,H8
CV-4500S4.H4.S8.H8 FTA-○○C4000 ○○部＝S4,H4,S8,H8
※CV-2100N4用据置きスタンド(218-042) -





■除振台製作プロセス







■ 改善事例



●粗さ計の測定値が安定しない



振動源：コンプレッサー



テストピース：Ra 2.94μm







●装置マイクロビッカーズ（高減衰タイプ事例）



問題：ステージ位置だし後の揺れが収まりにくい

使用除振台型式：VLS3858-070HD



除振台：VPG-L使用時、操作後の揺れが収まりにくい。



除振台：VPG-HD使用時、操作後の収束時間が短縮できた。





●推奨装置
・電子天秤
・顕微鏡
・硬さ試験機
装置が移動し制定性を要求される装置に最適です。（揺れを早く収束させたい）

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい
