クランプマスターバイス用口金

E-9250

仕様/価格

オーダーNo. No. 適合バイス 質量kg 価格 在庫設定 在庫情報 製品BOX
900526 VB75 EVS,EPA,ETS,ETPA75-3 0.4 9,100 在庫 在庫〇 追加
900527 VB100 EVS,EPA,ETS,ETPA100-4 0.7 12,900 在庫 在庫〇 追加
900528 VB150 EVS,EPA150-6 1.3 15,800 在庫 在庫〇 追加
900529 VB200 EVS,EPA200-8 2.3 18,900 在庫 在庫〇 追加
900530 PJ75 EVS,EPA,ETS,ETPA75-3 0.2 9,100 在庫 在庫△ 追加
900531 PJ100 EVS,EPA,ETS,ETPA100-4 0.6 12,900 在庫 在庫〇 追加
900532 PJ150 EVS,EPA150-6 1.1 15,800 在庫 在庫〇 追加
900533 PJ200 EVS,EPA200-8 1.4 18,900 在庫 在庫〇 追加

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F I J K L M N O P Q R
900526 VB75 71 42 19 15.5 40 10 20 22 20 29 - - 4.5~7.5 10~25 - -
900527 VB100 88 48 22 19 50 13 24 28 24 36 - - 5~10 12~30.5 - -
900528 VB150 130 60 25 25 80 17 30 40 37 53 - - 7.5~17 14.5~38 - -
900529 VB200 180 65 29 31 118 20 36 62 49 69 - - 11~27 17~46 - -
900530 PJ75 80 27 15 47 16.5 12 8 18 12 14 17 23 5~10 9.5~22.5 7~15 7.5~17
900531 PJ100 106 36 20 40 13 18 8 22 14 18 23 30 5~10 11~27 7.5~17 9.5~22.5
900532 PJ150 154 40 22 60 17 18 10 24 16 18 34 43 6~12.5 12~30.5 8.5~20 9.5~22.5
900533 PJ200 207 40 24 80 23.5 17 14 26 20 20 45 58.5 7.5~17 12.5~33 10~25 10~25

特長

■VB口金は、丸棒を挟むのに便利です。

使用方法

クランプマスターバイスに口金を取り付けし、V溝に円柱ワークを差し込みクランプします。
ワーク高さの位置決め、ストッパの役割を可動部の段付き(標準付属口金)で担うため、固定基準側のみに使用します。

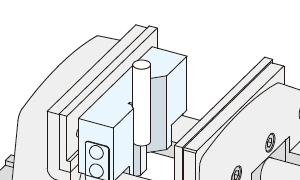

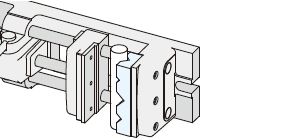

差し込みタイプの口金でクランプ

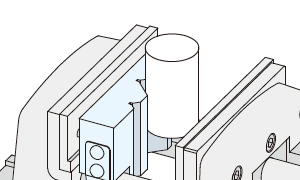

円柱ワークの直径サイズに合わせて3サイズのV溝に差し込みクランプします。



ブロックワークをクランプするときは抜き取り、標準口金の平面でクランプします。

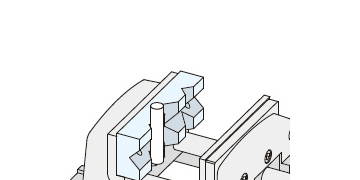

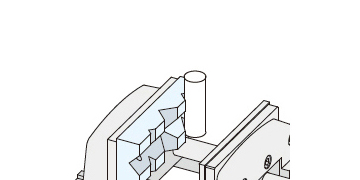

ネジ止めタイプの口金でクランプ

円柱ワークの直径サイズに合わせて3サイズのV溝に差し込みクランプします。





横に倒して使用できるクランプマスターバイス(ETSタイプ※)をご使用いただくと、クランプ代が広がり、全長の長いワークも安定してクランプできます。
※ETSタイプは在庫限りで廃番製品です。

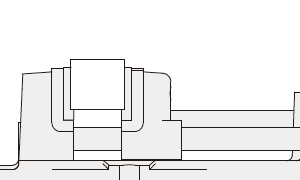

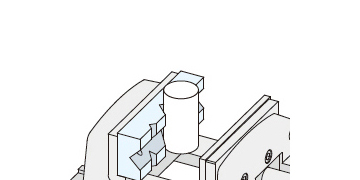

ブロックワークも可動部の段付き部に合わせて設置を行うことで、V溝付き口金の平面でクランプできます。




組合せについて
クランプマスターバイスの各型式と適合する口金を組み合わせてご使用ください。
適合するバイスは仕様表の「適合バイス」欄にてご確認ください。

口金 適合バイス
VB75 EVS,EPA,ETS,ETPA75-3
VB100 EVS,EPA,ETS,ETPA100-4
VB150 EVS,EPA200-8
PJ75 EVS,EPA,ETS,ETPA75-3
PJ100 EVS,EPA,ETS,ETPA100-4
PJ150 EVS,EPA150-6
PJ200 EVS,EPA200-8

取付方法

タイプによって取付方法が異なりますので、以下にてご確認ください。

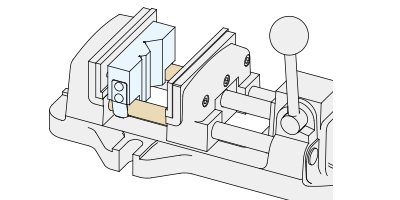

差し込みタイプの口金取付

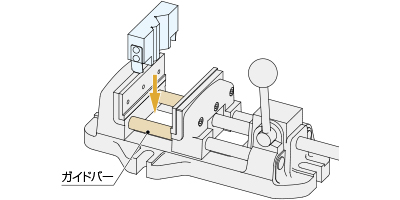

口金の両側面の板バネでクランプマスターバイスのガイドバー2本を挟み込むように、差し込んでください。
ボルト等での固定はできません。

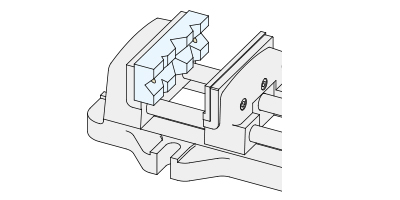

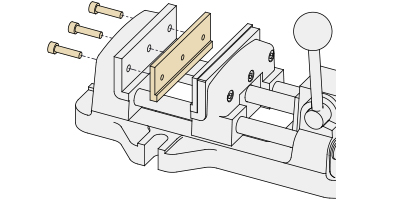

ネジ止めタイプの口金でクランプ
標準付属の口金と交換してネジで取り付けてください。

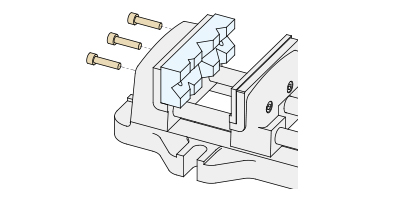

背面の六角穴付きボルト2箇所を緩めて標準付属の口金を取り外します。   V溝付きの口金を設置し、六角穴付きボルトで締め付けしてください。
