• ERON

RoHS対応

クランプマスターバイス部品

E-9250B,9250Q

  • クランプマスターバイス部品 PIC1

  • クランプマスターバイス部品 PIC1

仕様/価格　センターバー(1本)(分解図No.3)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
(EVS,ETS,EPA,ETPA)-75-3 932975 EVS75-CB 4,450 × お問合わせ 追加
(EVS,ETS,EPA,ETPA)-100-4 932976 EVS100-CB 4,450 × お問合わせ 追加
(EVS,EPA)-150-6 932977 EVS150-CB 4,450 × お問合わせ 追加
EVS200-8 932978 EVS200-CB 6,500 × お問合わせ 追加

仕様/価格　ガイドバー(1本)(分解図No.4)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
(EVS,ETS,EPA)-75-3 932979 EVS75-GB 3,760 × お問合わせ 追加
(EVS,ETS,EPA)-100-4 932980 EVS100-GB 3,760 × お問合わせ 追加
(EVS,EPA)-150-6 932981 EVS150-GB 3,760 × お問合わせ 追加
EVS200-8 932982 EVS200-GB 5,950 × お問合わせ 追加

仕様/価格　ハンドル(分解図No.5)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
(EVS,EPA)-75-3
(EVS,EPA,ETS)-100-4		 932983 EVS75-HN 1,740 × お問合わせ 追加
ETS75-3 932984 ETS75-HN 1,740 廃番 お問合わせ 追加
(EVS,EPA)-150-6 932986 EVS150-HN 1,740 × お問合わせ 追加
EVS200-8 932987 EVS200-HN 2,690 × お問合わせ 追加

仕様/価格　ロッキングリング(分解図No.6)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
(EVS,ETS,EPA)-75-3 932988 EVS75-LR 3,480 × お問合わせ 追加
(EVS,ETS,EPA)-100-4 932989 EVS100-LR 4,000 × お問合わせ 追加
(EVS,EPA)-150-6 932990 EVS150-LR 3,720 × お問合わせ 追加
EVS200-8 932991 EVS200-LR 10,300 × お問合わせ 追加

仕様/価格　スプリング(分解図No.7)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
(EVS,ETS,EPA)-
(75-3,100-4)		 932992 EVS75-SPR 3,480 × お問合わせ 追加
(EVS,EPA)-150-6 932993 EVS150-SPR 3,480 × お問合わせ 追加
EVS200-8 932994 EVS200-SPR 5,350 × お問合わせ 追加

仕様/価格　クランク(分解図No.8)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
(EVS,EPA)-(75-3,100-4) 932995 EVS75-CR 6,400 × お問合わせ 追加
ETS75-3 932996 ETS75-CR 5,800 廃番 お問合わせ 追加
ETS100-4 932999 ETS100-CR 5,800 廃番 お問合わせ 追加
(EVS,EPA)150-6 933001 EVS150-CR 6,400 × お問合わせ 追加
EVS200-8 941960 EVS200-CR 8,500 × お問合わせ 追加

仕様/価格　アジャストボルト(分解図No.15)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
(EVS,ETS)-(75-3,100-4) 941973 EVS75-AJ 4,440 × お問合わせ 追加
EPA-(75-3,100-4) 941974 EPA75-AJ 4,440 × お問合わせ 追加
EVS-(150-6,200-8) 941975 EVS150-AJ 4,440 × お問合わせ 追加
EPA150-6 941976 EPA150-AJ 4,450 × お問合わせ 追加

仕様/価格　口金2(枚1組)(分解図No.9)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
(EVS,EPA)-75-3 900012 EVS75-JA 8,500 × お問合わせ 追加
ETS75-3 930968 ETS75-JA 7,700 廃番 お問合わせ 追加
(EVS,EPA)-100-4 900011 EVS100-JA 8,500 × お問合わせ 追加
ETS100-4 930969 ETS100-JA 7,700 廃番 お問合わせ 追加
(EVS,EPA)-150-6 900003 EVS150-JA 8,500 × お問合わせ 追加
EVS200-8 900013 EVS200-JA 12,800 × お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D E F I J
900012 EVS75-JA 82 26 7 47 12 M6 2 19
930968 ETS75-JA - - - - - - - -
900011 EVS100-JA 108 36 7 40 18 M6 2 29
930969 ETS100-JA - - - - - - - -
900003 EVS150-JA 156 36 7 60 18 M6 2 29
900013 EVS200-JA 207 36 7 80 17 M6 2 29

仕様/価格　ニギリ玉(黒：BK 赤：R)(分解図No.10,11)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
(EVS,EPA)-75-3 941961 EVS75-NB-BK 1,910 × お問合わせ 追加
(ETS)-75-3 941962 ETS75-NB-BK 1,440 廃番 お問合わせ 追加
(EVS,EPA)-(100-4,150-6) 941963 EVS100-NB-BK 1,910 × お問合わせ 追加
(ETS)-100-4 941964 ETS100-NB-BK 1,440 廃番 お問合わせ 追加
EVS200-8 941965 EVS200-NB-BK 3,060 × お問合わせ 追加
EVS-(75-3,100-4,150-6) 941966 EVS75-NB-R 1,920 × お問合わせ 追加
ETS75-3 941967 ETS75-NB-R 1,740 廃番 お問合わせ 追加
ETS100-4 941968 ETS100-NB-R 1,740 廃番 お問合わせ 追加
EVS200-8 941969 EVS200-NB-R 3,060 × お問合わせ 追加
ETPA-75-3 941971 ETPA75-NB-B 1,310 廃番 お問合わせ 追加
ETPA-100-4 941972 ETPA100-NB-B 1,310 廃番 お問合わせ 追加

仕様/価格　止め板(分解図No.16)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
(EVS,EPA,ETS)-(75-3,100-4) 941977 EVS75-TP 470 × お問合わせ 追加
(EVS,EPA)-150-6 941979 EVS150-TP 480 × お問合わせ 追加
EVS200-8 941980 EVS200-TP 680 × お問合わせ 追加

仕様/価格　オイルカップ(分解図No.18)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
全機種 172066 OCP-1-4-V1 1,060 × お問合わせ 追加
全機種 941981 OCP-1-4 480 廃番 お問合わせ 追加

仕様/価格　PAスプリング(分解図No.20)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
EPA75-3 941982 EPA75-SPR-P 2,300 × お問合わせ 追加
EPA100-4 941983 EPA100-SPR-P 2,300 × お問合わせ 追加
EPA150-6 941984 EPA150-SPR-P 2,300 × お問合わせ 追加

仕様/価格　PA送り板(分解図No.21)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
EPA75-3 941987 EPA75-OP-P 1,740 × お問合わせ 追加
EPA100-4 941988 EPA100-OP-P 1,740 × お問合わせ 追加
EPA150-6 941989 EPA150-OP-P 1,740 × お問合わせ 追加

仕様/価格　PA調整ネジ(分解図No.22)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 オ-ダ-No. No. 価格 在庫設定 在庫情報 製品BOX
EPA-(75-3,100-4) 941985 EPA75-AJ-P 1,740 × お問合わせ 追加
EPA150-6 941986 EPA150-AJ-P 1,740 × お問合わせ 追加

特長

■クランプマスターバイスの部品です。適合機種をご確認の上ご発注ください。

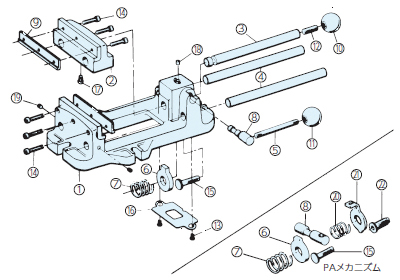

構成図



№ 部品名 使用数 № 部品名 使用数
① 本体 1 ⑫ スタッド 1
② 可動体 1 ⑬ 止メ板用めビス 2
③ センターバー 1

⑭

 口金止メビス 6
④ ガイドバー 2 ⑮ アジャストボルト 1
⑤ ハンドル 1 ⑯ 止メ板 1
⑥ ロッキングリング 1 ⑰ センター止メネジ 1
⑦ スプリング 1 ⑱ 玉入れオイルカップ 1
⑧ クランク 1 ⑲ ガイドバー用止メネジ 2
⑨ 口金 2 ⑳ PAスプリング 1
⑩ ニギリ玉(黒)  1 ㉑ PA送り板 1
⑪ ニギリ玉(赤)(黒) 1 ㉒ PA調整ネジ 1





●口金ボルトサイズ

№ 取付ボルト
（EVS,EPA)-75-3 M6×15 M6×20
（EVS,EPA)-100-4 M6×25
(EVS,EPA)-150-6 M6×25 M6×30
EVS200-8 M6×30 M6×35

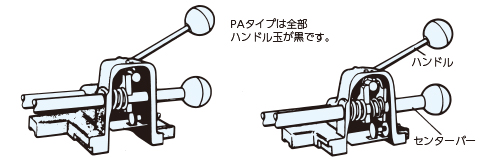

機構説明

■スタンダードメカニズム



PAタイプは”パンピング”（尺取虫）で動きます。

ハンドルを1回動かすとセンターバーが約2mm前進します。

異径物とか、木材、プラスチック等の圧縮される物を固定できます。
