クランプサポートジャッキ用アタッチメント

E-9175A

仕様/価格

オーダーNo. No. 外径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
900336 CSA1 25 80 2,190 在庫 在庫〇 追加 DL DL
900337 CSA2 25 60 1,920 在庫 在庫〇 追加 DL DL
900338 CSA3 25 60 1,920 在庫 在庫〇 追加 DL DL
900339 CSA4 25 60 1,920 在庫 在庫〇 追加 DL DL
900340 CSA5 25 55 1,920 在庫 在庫〇 追加 DL DL
900341 CSA6 25 45 1,920 在庫 在庫〇 追加 DL DL
903461 CSA1F 60 347 3,030 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H
900336 CSA1 25 22 10.3 22 10 12 6 R11
900337 CSA2 25 26 10.3 6 10 14 4 -
900338 CSA3 25 22 10.3 10 12 - - -
900339 CSA4 25 22 10.3 11 10 12 - -
900340 CSA5 25 33.7 10.3 10 23.7 2 - -
900341 CSA6 25 24.5 10.3 10 14.5 2 - -
903461 CSA1F 60 22 10.3 10 12 - - -

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
クランプサポートジャッキ用アタッチメント S45C CSA-1 半球パット:焼入HRC55±3
CSA-3・4・5・6・1F:焼入HRC30±3
黒染め

特長

■多種類のアタッチメントの中からワークにあったものを選定できます。
■No.E-9175クランプサポートスクリュージャッキおよびNo.E-9176スクリュージャッキ専用です。

構成図

CSA1 CSA2 CSA3 CSA4
用途 傾斜面を面で受けて安定させたい場合に最適です。(傾斜角度:約25°) 黒皮部などに最適です。点当たりにして位置のバラつきを最小限に抑えます。 受ける面を小さくして、ガタツキ、位置のバラつきを抑えます。 円柱形状を安定して受けたい場合に最適です。



CSA5 CSA6 CSA1F
用途 黒皮部などに最適です。
点当たりにして位置のバラつきを最小限に押さえます。ワークの当たり部分が鋭角のため、凹みが深い部分に適しています。
黒皮部などに最適です。
点当たりにして位置のバラつきを最小限に押さえます。ワークの当たり部分が鈍角のため、凹みが浅い部分でも確実に受けることができます。
広い面で受けたい場合に最適です。
ワークとの当たり面が広いため、加工中のビビリを抑えることができます。

使用例

●ジャッキの上部に差し込むアタッチメントです。
●クランプサポートスクリュージャッキ/スクリュージャッキと組み合わせて使用できます。

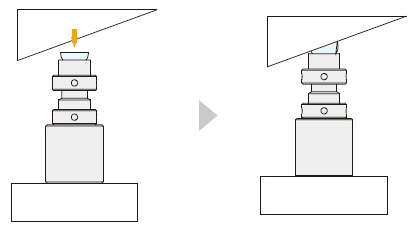

使用方法

ワークをアタッチメントに当て、搭載して下さい。


例:クランプサポートスクリュージャッキとCSA1の組み合わせ

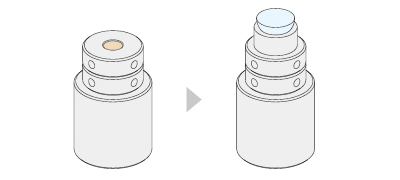

取付方法

別売りのクランプサポートスクリュージャッキまたはスクリュージャキのスクリュー上部の穴に差し込んでください。


例:クランプサポートスクリュージャッキとCSA1の組合せ。

メンテナンス方法

メンテナンス・修理対応

メンテナンス方法

・使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

修理対応

・当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。
