RoHS対応

クランプサポートスクリュージャッキ

E-9175

仕様/価格

オーダーNo. No. 全高 胴径 耐荷重kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
903462 CS50 40-50 40 12 0.27 3,780 在庫 在庫〇 追加 DL DL
900333 CS70 50-73 40 14 0.35 4,320 在庫 在庫〇 追加 DL DL
903463 CS100 70-100 45 20 0.63 5,550 在庫 在庫〇 追加 DL DL
900334 CS150 94-150 50 20 1.1 6,250 在庫 在庫〇 追加 DL DL
900718 CS250 150-250 60 35 2.45 10,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I
903462 CS50 40-50 40 30 24 8 M20x2.5 4 30.5 8
900333 CS70 50-73 40 30 32 9 TM20P3 4 30.5 9
903463 CS100 70-100 45 35 46 12 TM25P4 5 35.5 12
900334 CS150 94-150 50 35 70 12 TM25P4 5 35.5 12
900718 CS250 150-250 60 45 120 15 TM32P4 5 46 15

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
クランプサポートスクリュージャッキ S45C スクリュー:焼入HRC(30~40) 黒染め(四三酸化鉄被膜)

特長

■ワークの形状や面粗度に合わせた支持・サポート
傾斜面、黒皮面、円柱部などを受けられるようにアタッチメントを多数ご用意。素早く設置できる差し込み式です。

■素早い段取り・加工精度の向上
ワーク設置時の衝撃や加工振動によって高さが変わらないように固定できます。
繰り返されるワークの調整が不要。ビビりの抑制効果にも期待できます。

■同一サイズの組合せで素早いピッキング・安全作業
横滑りによる脱落や倒れを防止する差し込み・積み重ね構造。
安全作業の構築と機械テーブルの保護に活用できます。
サイズ別にジャッキを持つ必要がなくなり、スペースに無駄なく1サイズを複数保管、戸惑わずにすぐピッキングできます。

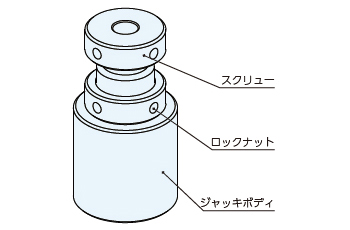

構成図

使用例

必要な高さに調整しワークを支持・サポートする製品です。
ワークやクランプバーの高さの位置決め、設置したワークへの押し当てなどにご使用いただけます。

使用方法

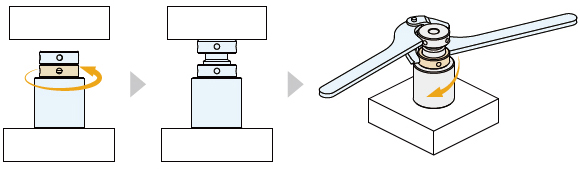

●高さ調整と固定方法

 スクリューを回してワーク等に当て、ロックナットをジャッキボディまで回し密着させてください。
 ロックナットはアジャスタブル引掛けスパナ(別売り)を2つ使用し、締め付けて固定します。
 アジャスタブル引掛けスパナのピンをスクリューとロックナットそれぞれの穴に差し込みます。
 スクリュー側が動かないように固定しながら、ロックナット側を時計回りに回し固定してください。

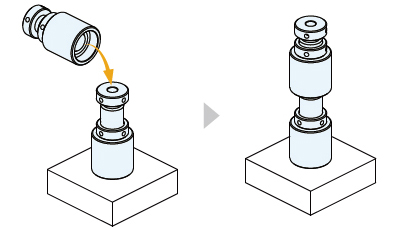

●積み重ねて使用する方法

 積み重ねてご使用いただく場合は、同一サイズのジャッキを組み合わせることが条件となります。
 ジャッキボディの底面の穴をスクリュー上部に差し込んでください。
 2つのジャッキは凹凸で差し込まれており固定はできません。

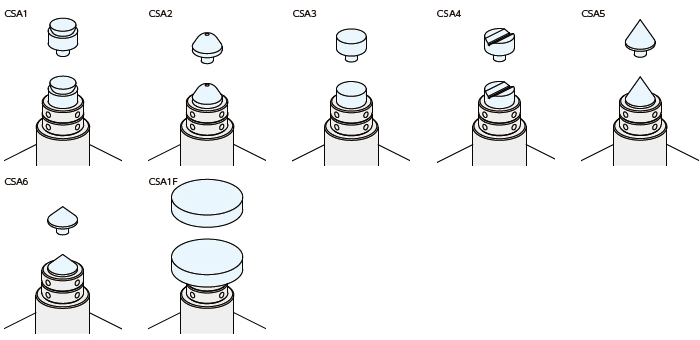

●アタッチメントの取付方法

アタッチメントは「クランプサポートジャッキ用アタッチメント(別売り)」のみ適合します。スクリュー上部の穴にアタッチメントを差し込んでください。
※固定はできません。

注意事項

・ストローク以上でのご使用は同一サイズのジャッキを複数個積み重ねてご使用ください。
・耐荷重以内でご使用ください。

取付方法

テーブルまたはジグベースにクランプサポートスクリュージャッキを設置してください。
テーブルまたはジグベースとの固定はできません。

メンテナンス方法

メンテナンス・修理対応

メンテナンス方法

・使用前後に切粉が付着していないか確認し、使用後に切粉の除去を行ってください。

修理対応

・当製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。
