• ERON

RoHS対応

スクリュージャッキ

E-9176

  • スクリュージャッキ PIC1

  • スクリュージャッキ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
No.		 No. 全高 胴径 耐荷重
kN		 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
930261 SJK40 30-40 40 20 0.28 2,900 在庫 在庫〇 追加 DL DL
930262 SJK50 40-50 50 35 0.58 3,480 在庫 入荷予定 追加 DL DL
156490 SJK60 50-60 50 35 0.67 4,590 在庫 在庫〇 追加 DL DL
930263 SJK80 60-80 50 35 0.88 4,140 在庫 在庫〇 追加 DL DL
930264 SJK105 80-105 65 58 2 6,500 在庫 在庫〇 追加 DL DL
930265 SJK150 100-150 65 58 2.54 8,450 在庫 在庫〇 追加 DL DL
930266 SJK250 150-250 65 58 3.82 11,700 在庫 在庫〇 追加 DL DL
940491 SJK105K 80-105 65 58 1.88 6,500 在庫 在庫〇 追加 DL DL
940492 SJK150K 100-150 65 58 2.38 8,500 在庫 在庫〇 追加 DL DL
940493 SJK250K 150-250 65 58 3.56 11,800 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F
930261 SJK40 30-40 40 20 9.5 Tr25P4 4.1
930262 SJK50 40-50 50 26 13.5 Tr32P4 5.1
156490 SJK60 50-60 50 36 13.5 Tr32P4 5.1
930263 SJK80 60-80 50 46 13.5 Tr32P4 5.1
930264 SJK105 80-105 65 60 17.5 Tr40P4 6.1
930265 SJK150 100-150 65 81 17.5 Tr40P4 6.1
930266 SJK250 150-250 65 132 17.5 Tr40P4 6.1
940491 SJK105K 80-105 65 60 17.5 Tr40P4 6.1
940492 SJK150K 100-150 65 81 17.5 Tr40P4 6.1
940493 SJK250K 150-250 65 132 17.5 Tr40P4 6.1

仕様/価格 ロックナット

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合機種 質量kg 価格 在庫設定 在庫情報 製品BOX
940494 SJK65LN SJK105,150,250,SJK-K各種 0.23 2,520 在庫 在庫〇 追加

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
スクリュージャッキ S45C ジャッキボディ：焼入(HRC26～34)
スクリュー、ロックナット：焼入(HRC31～39)		 黒染め（四三酸化鉄被膜）

特長

■ワークの形状や面粗度に合わせた支持・サポート（貫通穴無しタイプ：SJKのみ）
傾斜面、黒皮面、円柱部などを受けられるようにアタッチメントのバリエーションがあり、素早く設置できる差し込み式です。

■素早い段取り・加工精度の向上（貫通穴無し、ありタイプ：SJK105（K）、150（K）、250（K）のみ）
ワーク設置時の衝撃や加工振動によって高さが変わらないように固定できます。(ロックナット使用時)
繰り返し設置するワークの調整が不要で、ビビりの抑制効果にも期待できます。

■切削時間の短縮・コストダウン（貫通穴タイプ：SJK-K）
ワークやジグをジャッキとボルトで固定し剛性を高めることで切削条件を上げることができます。
位置決めと固定が共通のためクランプユニットが不要。
コスト低減、省スペースなジグを構築できます。

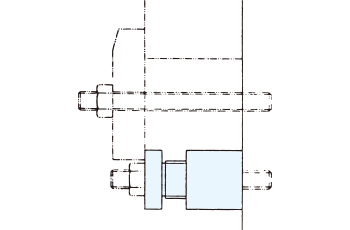

■脱落防止・安全作業（貫通穴タイプ：SJK-K）
垂直面の取り付け作業時にジャッキが脱落しないようにボルトで固定できます。
脱落による作業者の怪我、機械テーブル・ワーク・ジグへの落下を防止できます。

構成図

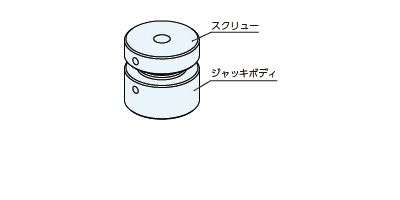

  • SJK40、50、60、80

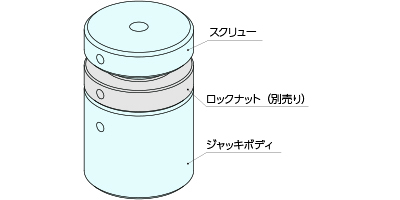

  • SJK105、150、250

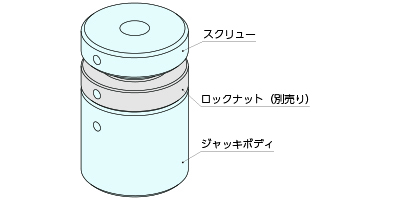

  • SJK105K、150K、250K

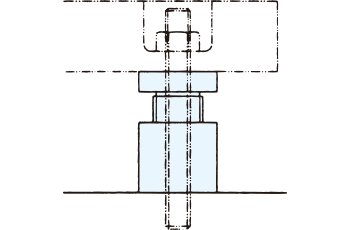

使用例

設置したワークを必要な高さに調整し支持・サポートする製品です。
ワークやクランプバーの高さの位置決めなどにご使用いただけます。

使用方法

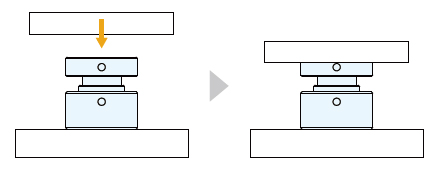

●SJK40、50、60、80
スクリュージャッキのスクリューを回して高さを調整し、ワークを搭載してください。

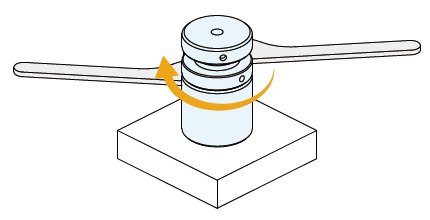

●ロックナット（別売り）で固定する場合（SJK105、150、250、SJK-K各種）
スクリュージャッキのスクリューを引っ掛けスパナ（別売り）を回してワーク等に当ててください。
当たったらロックナットを締めて高さを固定してください。
適合引っ掛けスパナは以下の表で確認してください。





■適合スパナ一覧

スクリュージャッキ 適合引っ掛けスパナ
オーダー№ № オーダー№ №
930261 SJK40 955021 AHS3560-4K
930262 SJK50 955021 AHS3560-4K
156490 SJK60 955021 AHS3560-4K
930263 SJK80 955021 AHS3560-4K
930264 SJK105 955023 AHS6090-5K
930265 SJK150 955023 AHS6090-5K
930266 SJK250 955023 AHS6090-5K
940491 SJK105K 955023 AHS6090-5K
940492 SJK150K 955023 AHS6090-5K
940493 SJK250K 955023 AHS6090-5K

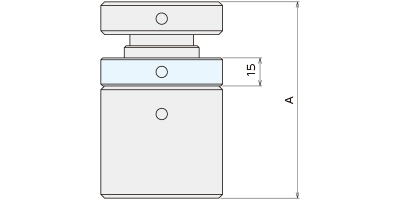

●ロックナット使用時のストローク





オーダー№ № A
930264 SJK105 95-105
930265 SJK150 115-150
930266 SJK250 165-250
940491 SJK105K 95-105
940492 SJK150K 115-150
940493 SJK250K 165-250

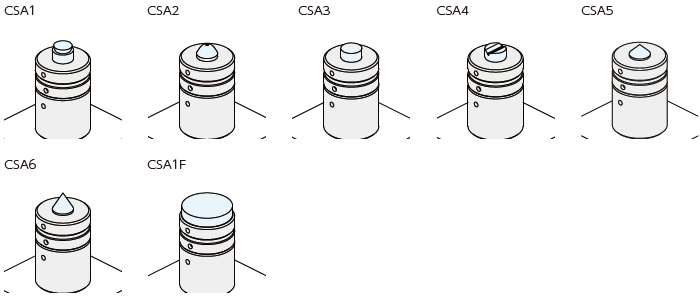

●アタッチメント取付 （SJKのみ）
別売りのクランプサポートジャッキ用アタッチメントを取り付ける場合は、スクリューの穴にアタッチメントを装着してください。









■注意事項

ストローク範囲内でご使用ください。
許容荷重以内でご使用ください。



取付方法

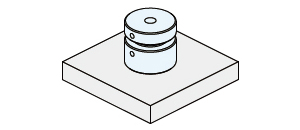

●SJK
テーブルまたはジグベースにスクリュージャッキを設置してください。
テーブルまたはジグベースとの固定はできません。

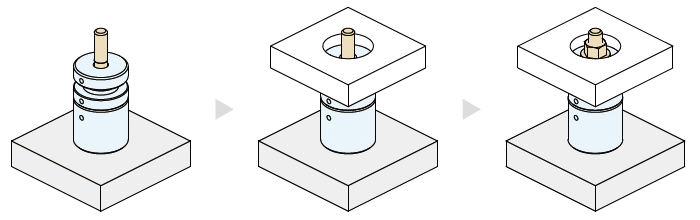

●SJK-K
テーブルやジグベースにスタッドボルトを取り付け、スクリュージャッキの貫通穴にスタッドボルトを通してください。
任意の高さにスクリュージャッキを設定しワーク搭載後ナットで固定してください。
取り付けに必要なクランピングパーツは別途ご用意ください。

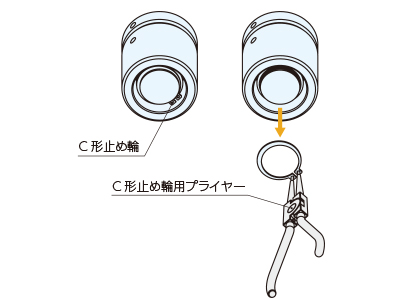

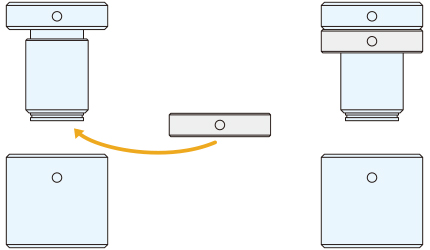

●ロックナットの取付方法（対象スクリュージャッキ：SJK105、150、250、SJK-K各種）

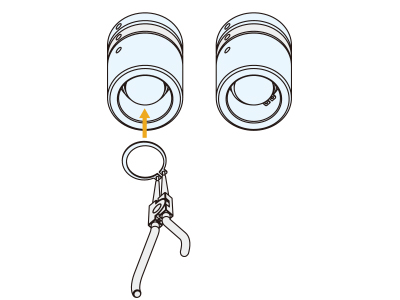

スクリューの下部に付いているC形止め輪をC形止め輪用プライヤー等の工具で外してください。





ジャッキボディからスクリューを取り外し、ロックナットを取り付けてください。





ロックナットをつけたスクリュージャッキボディに取り付け、スクリューに再度C形止め輪を取り付けてください。

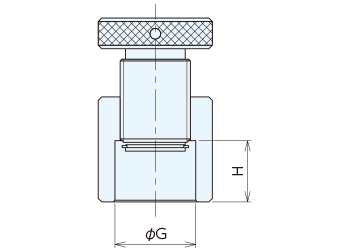

■底面への取付について

本製品の底面への取付をされたい場合は以下の寸法図を参考に行ってください。

なお、本製品の最低高さ時はスクリューが底面まで下がってきますので、取付時には十分にご注意ください。





オーダー№ № G H
930261 SJK40 - -
930262 SJK50 35 12
156490 SJK60 35 16
930263 SJK80 37 26
930264 SJK105 46 35
930265 SJK150 46 58
930266 SJK250 46 107
940491 SJK105K 46 35
940492 SJK150K 46 58
940493 SJK250K 46 107

※型式：SJK40はネジ部貫通です。

修理対応

当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
