測定用搬送パレット段取り替えシステム
E-1418
仕様/価格 搬送パレットブラケット付き
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T | U | V | W | x | Y | Z | AA |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 160504 | MVCP500-B | 500 | 500 | 25 | 30 | 70 | 35 | 135 | 235 | 335 | 435 | 90 | 340 | M5 x 0.8 | 50 | 50 | 8 | 50 | 50 | 8 | M8 x 1.25 | 94 | 312 | 54.5 | 5 | 608 | 543 | 20.5 |
仕様/価格 搬送パレット取付ベース
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 160503 | MVBP555 | 590 | 340 | 70 | 20 | 300 | 20 | 100 | 200 | 200 | 60 | M8 | 4.5 | 60 | 55 | 18 | 25 | 15 |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| 測定用搬送パレット段取り替えシステム | 搬送パレット：A5052 取付ベース：SPCC |
搬送パレット：アルマイト処理 取付ベース：クロメート処理 |
特長
-
■ワークやジグを取り付ける機上段取りを外段取り化することで稼働停止時間を削減し、稼働率を向上させることができます。
■ワークを多数個取りすることで、複数ワークを無人で測定できます。
[付属品]
極低頭六角穴付きボルトM8x12：5個（MVBP555のみ）
搬送パレットブラケット付き
・アルミ製で軽量のため持ちやすく搬送しやすい製品です
・タップ穴付きで測定用バイスの取付やジグを構築できます
・複数ワークを多数個取りすることができます
・ブラケットを搬送用パレット取付ベースに取付けて使用することもできます。
・黒アルマイト処理により、反射等を抑え正確に測定が可能です。
搬送パレット取付ベース
・外段取りした搬送パレットをスライド挿入して位置決め、レバー操作で素早く固定ができます。
構成図

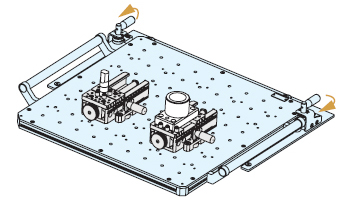

搬送パレットブラケット付き

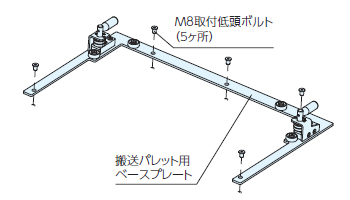

搬送用パレット取付ベース

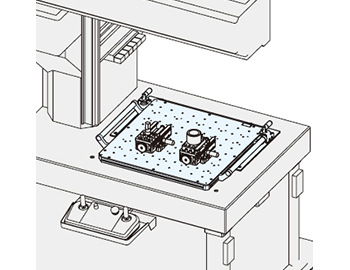

使用例
測定用搬送パレット段取り替えシステムは、搬送パレットによる外段取り化と搬送パレット取付ベースによるパレットの素早い段取り替えの実現により測定作業の稼働率向上に貢献します。
使用方法

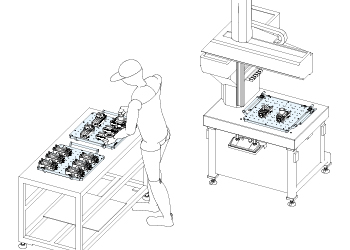

１．機外段取り
搬送パレットのタップ穴を使用し測定用バイスやジグを取付しワークをクランプします。
測定用バイスは最大10台（MV75-130を載せた場合）取付できます。
２．機上段取り

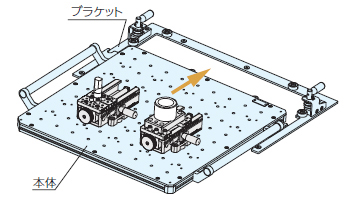

本製品を搬送パレット取付ベースに水平方向にゆっくり挿入します。
奥まで挿入が完了したら、左右のレバーをONの方向へ回すことで固定することができます。
取り外す場合は逆の手順で行います。
取付方法

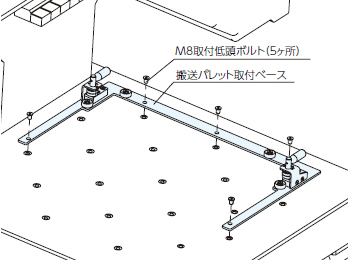

●機械への取り付け
三次元測定機の石定盤のタップ穴に付属品のボルト（M8低頭ボルト）で5か所締めつけ、取付けます。
本製品は、ミツトヨ様 MiSTAR555のタップ穴サイズ、ピッチと適合した仕様です。
修理対応
本製品の修理対応は行っておりません。
摩耗や損傷がみられる場合は、交換をしてください。
