RoHS対応

【廃番】ロケーティングピン

E-1323

  • 【廃番】ロケーティングピン PIC1

  • 【廃番】ロケーティングピン PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ピン径(A) ピン径(B) 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125125 11306-11004 15 4 25 5,250 廃番 お問合わせ 追加 DL DL
125126 11306-11005 15 5 26 5,250 廃番 お問合わせ 追加 DL DL
125127 11306-11006 15 6 27 4,750 廃番 お問合わせ 追加 DL DL
125128 11306-11008 15 8 28 4,750 廃番 お問合わせ 追加 DL DL
125129 11306-11009 15 9 29 5,250 廃番 お問合わせ 追加 DL DL
125130 11306-11010 15 10 30 4,750 廃番 お問合わせ 追加 DL DL
125131 11306-11012 15 12 35 4,750 廃番 お問合わせ 追加 DL DL
125132 11306-11014 15 14 38 5,250 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. Am6 Bh6 C D E F G H
125125 11306-11004 15 4 25 22 22 4 10.5 M8
125126 11306-11005 15 5 25 22 22 4 10.5 M8
125127 11306-11006 15 6 25 22 22 4 10.5 M8
125128 11306-11008 15 8 25 22 22 4 10.5 M8
125129 11306-11009 15 9 25 22 22 4 10.5 M8
125130 11306-11010 15 10 25 22 22 4 10.5 M8
125131 11306-11012 15 12 25 22 22 4 10.5 M8
125132 11306-11014 15 14 25 22 22 4 10.5 M8

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ネジ径 ピン径(A) ピン径(B) 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125133 11306-11015 M8 15 15 40 5,250 廃番 お問合わせ 追加 DL DL
125134 11306-11016 M8 16 15 40 4,750 廃番 お問合わせ 追加 DL DL
125135 11306-11018 M8 18 15 42 5,250 廃番 お問合わせ 追加 DL DL
125136 11306-11020 M8 20 15 65 4,750 廃番 お問合わせ 追加 DL DL
125137 11306-11022 M8 22 15 70 5,250 廃番 お問合わせ 追加 DL DL
125138 11306-11024 M8 24 15 75 5,250 廃番 お問合わせ 追加 DL DL
125139 11306-11025 M8 25 15 78 4,750 廃番 お問合わせ 追加 DL DL
125140 11306-11026 M8 26 15 82 5,250 廃番 お問合わせ 追加 DL DL
125141 11306-11028 M8 28 15 92 5,250 廃番 お問合わせ 追加 DL DL
125142 11306-21020 M12 20 26 75 4,750 廃番 お問合わせ 追加 DL DL
125143 11306-21022 M12 22 26 80 5,250 廃番 お問合わせ 追加 DL DL
125144 11306-21024 M12 24 26 85 5,250 廃番 お問合わせ 追加 DL DL
125145 11306-21025 M12 25 26 88 4,750 廃番 お問合わせ 追加 DL DL
125146 11306-21026 M12 26 26 90 5,250 廃番 お問合わせ 追加 DL DL
125147 11306-21028 M12 28 26 97 5,250 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. Ah6 Bm6 C D E F G H
125133 11306-11015 15 15 25 22 22 10.5 4 M8
125134 11306-11016 16 15 25 22 22 10.5 4 M8
125135 11306-11018 18 15 25 22 22 10.5 4 M8
125136 11306-11020 20 15 33 25 30 10.5 4 M8
125137 11306-11022 22 15 33 25 30 10.5 4 M8
125138 11306-11024 24 15 33 25 30 10.5 4 M8
125139 11306-11025 25 15 33 25 30 10.5 4 M8
125140 11306-11026 26 15 33 25 30 10.5 4 M8
125141 11306-11028 28 15 33 25 30 10.5 4 M8
125142 11306-21020 20 26 33 25 30 10.5 4 M12
125143 11306-21022 22 26 33 25 30 10.5 4 M12
125144 11306-21024 24 26 33 25 30 10.5 4 M12
125145 11306-21025 25 26 33 25 30 10.5 4 M12
125146 11306-21026 26 26 33 25 30 10.5 4 M12
125147 11306-21028 28 26 33 25 30 10.5 4 M12

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】ロケーティングピン SCM420 焼入HRC60 黒染め

特長

■ワークの位置決めに使用します。

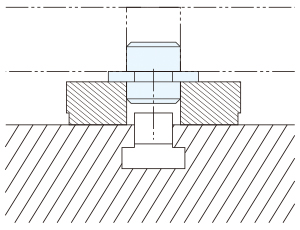

使用例
