RoHS対応

【廃番】カスタマアングル

E-1228

  • 【廃番】カスタマアングル PIC1

  • 【廃番】カスタマアングル PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全巾 全長 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124940 BT412-2120 119 60 80 2.5 8,500 廃番 お問合わせ 追加 DL DL
124941 EN412-2125 119 70 80 3.1 8,700 廃番 お問合わせ 追加 DL DL
124942 EN412-2150 119 80 80 2.8 8,700 廃番 お問合わせ 追加 DL DL
124943 EN412-2160 159 60 80 3.2 8,950 廃番 お問合わせ 追加 DL DL
124944 BT516-2120 149 75 100 4.8 9,950 廃番 お問合わせ 追加 DL DL
124945 EN516-2125 149 90 100 6.8 10,200 廃番 お問合わせ 追加 DL DL
124946 EN516-2150 149 100 100 6.1 10,200 廃番 お問合わせ 追加 DL DL
124947 EN516-2160 199 75 100 6.8 10,600 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H ±0.01 I JH6 K L
124940 BT412-2120 119 60 80 40 19.5 80 25 40 25 12.01 14 0.02
124941 EN412-2125 119 70 80 40 19.5 80 35 50 25 12.01 14 0.02
124942 EN412-2150 119 80 80 40 19.5 80 25 60 25 12.01 14 0.02
124943 EN412-2160 159 60 80 40 19.5 80 25 40 25 12.01 14 0.02
124944 BT516-2120 149 75 100 50 24.5 100 35 50 35 16.01 18 0.02
124945 EN516-2125 149 90 100 50 24.5 100 50 65 35 16.01 18 0.02
124946 EN516-2150 149 100 100 50 24.5 100 35 75 35.5 16.01 18 0.02
124947 EN516-2160 199 75 100 50 24.5 100 35 50 35.5 16.01 18 0.02

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】カスタマアングル FC250 焼鈍

特長

■セルフカット用アングル

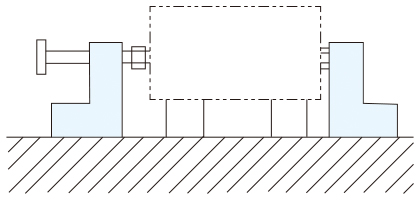

使用例
