【廃番】スモールアングル
E-1227
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E±0.01 | F | G | H | I | J | K | LH6 | M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 124938 | BT412-2110 | 119 | 59 | 59 | 19.5 | 80 | 40 | 14 | 40 | 20 | 40 | 25 | 12.01 | M12 | 0.01 | |
| 124939 | BT516-2110 | 149 | 74 | 74 | 24.5 | 100 | 50 | 18 | 50 | 25 | 50 | 35 | 16.01 | M16 | 0.01 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 |
|---|---|---|
| 【廃番】スモールアングル | FC250 | 焼鈍 |
特長
-
■Vブロックの取付台
■ワークの位置決め用アングル

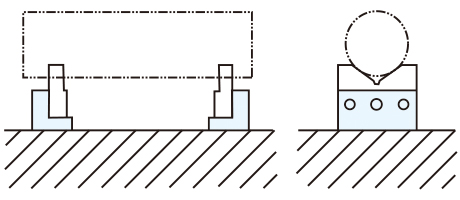

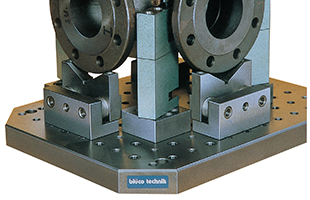

使用例
