RoHS対応

【廃番】サーフェスエッジバー

E-1226

  • 【廃番】サーフェスエッジバー PIC1

  • 【廃番】サーフェスエッジバー PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全巾 全長 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124934 BT412-0620 70 78 65 1.5 19,500 廃番 お問合わせ 追加 DL DL
124935 EN412-0630 70 78 65 1.5 19,500 廃番 お問合わせ 追加 DL DL
124936 BT516-0620 80 98 75 2.6 21,000 廃番 お問合わせ 追加 DL DL
124937 EN516-0630 80 98 75 2.6 21,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C±0.01 D±0.01 E±0.01 F G H I J K L M N OH6 P Q R S
124934 BT412-0620 70 78 65 35 60 15 20 40 15 15 20 40 20 50 12.01 14 M12 M12 0.01
124935 EN412-0630 70 78 65 35 60 15 20 40 15 15 20 40 20 50 12.01 14 M12 M12 0.01
124936 BT516-0620 80 98 75 40 70 15 25 50 15 20 24 50 25 60 16.01 18 M12 M12 0.01
124937 EN516-0630 80 98 75 40 70 15 25 50 15 20 24 50 25 60 16.01 18 M12 M12 0.01

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】サーフェスエッジバー SCM420 焼入HRC60 黒染め

特長

■ワークの廻り止め用ブロック
■ワークの取付用台と位置決め用ブロック

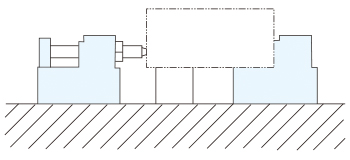

使用例
