RoHS対応

【廃番】ダブルサーフェスエッジバー

E-1224

仕様/価格

オーダーNo. No. 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124926 BT412-0390 159 36 25 0.9 12,200 廃番 お問合わせ 追加 DL DL
124927 BT412-0410 159 36 40 1.5 13,100 廃番 お問合わせ 追加 DL DL
124928 BT516-0390 199 38 25 1.4 15,700 廃番 お問合わせ 追加 DL DL
124929 BT516-0510 199 38 50 1.9 16,300 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G J L M N O P Q
124926 BT412-0390 159 19.5 40 80 20 40 40 15 M12 20 36 25 20 0.01
124927 BT412-0410 159 19.5 40 80 20 40 40 15 M12 35 36 40 35 0.01
124928 BT516-0390 199 24.5 50 100 25 50 50 15 M16 20 38 25 20 0.01
124929 BT516-0510 199 24.5 50 100 25 50 50 15 M16 40 38 50 40 0.01

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】ダブルサーフェスエッジバー SCM420 焼入HRC60

特長

■ワークの取付用ブロック
■両面位置決め用ブロック

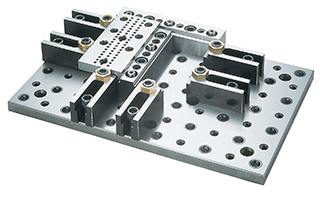

使用例
