【廃番】サーフェスエッジバーI

E-1223

  • 1223.jpg

  • 1223.jpg

仕様/価格

オーダーNo. No. 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124918 BT412-0220 119 40 25 0.8 11,400 廃番 お問合わせ 追加 DL DL
124919 BT412-0400 119 40 40 1.2 12,600 廃番 お問合わせ 追加 DL DL
124920 BT516-0240 149 50 25 1.2 14,200 廃番 お問合わせ 追加 DL DL
124921 BT516-0480 149 50 50 2.3 17,400 廃番 お問合わせ 追加 DL DL

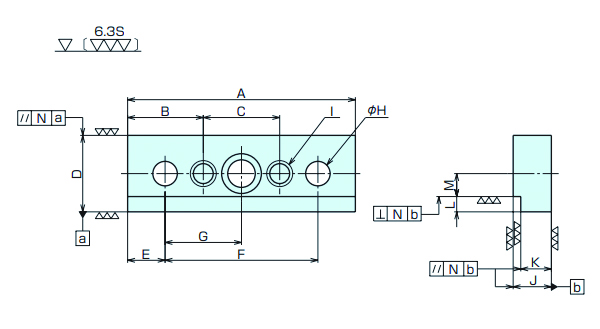

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F±0.01 G H H6 I J±0.01 K±0.01 L M N
124918 BT412-0220 119 39.5 40 40 19.5 80 40 12.01 M12 25 20 5 15 0.01
124919 BT412-0400 119 39.5 40 40 19.5 80 40 12.01 M12 40 35 5 15 0.01
124920 BT516-0240 149 49.5 50 50 24.5 100 50 16.01 M16 25 20 10 15 0.01
124921 BT516-0480 149 49.5 50 50 24.5 100 50 16.01 M16 50 40 10 15 0.01

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】サーフェスエッジバーI SCM420 焼入HRC60

特長

■ワークの取付用ブロック
■両面位置決め用ブロック

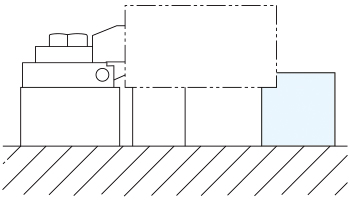

使用例
