防振フットホルダ(ステンレス金具)

E-1133

仕様/価格

オーダー
許容荷重 kN 外径φ 適応 フット径φ 設置高さ 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
158021 SFH120 D1300 2.7~5 131 ~120 16.5 650 39,130 × お問合わせ 追加 DL DL
158022 SFH120 D3000 5~10 131 ~120 16.5 650 47,380 × お問合わせ 追加 DL DL
158023 SFH120 D6000 10~18 131 ~120 16.5 650 56,130 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
158021 SFH120 D1300
158022 SFH120 D3000
158023 SFH120 D6000

材質・熱処理・表面処理

名称 材質
防振フットホルダ(ステンレス金具) ボディ:SUS303
接着剤:シリコン系接着剤(シロキサンフリー)
防振材:エーテル系発泡ポリウレタン

特長

[用途]装置の脚部に設置し、振動を減衰するホルダです。クリーンな環境でご使用になる装置(レーザ、光学機器、半導体・液晶露光装置など)に最適です。

■ボディは防錆に優れ、発塵、有機ガスの発生量が少ないステンレス製です。
■加水分解しにくいエーテル系材料を防振材に使用しています。
■高い減衰性を持ちながらクリープ(経年ひずみ)の少ない優れた防振材です。製品特性は「特性グラフ」より確認ください。
■φ120の大口径で高荷重に対応しています。

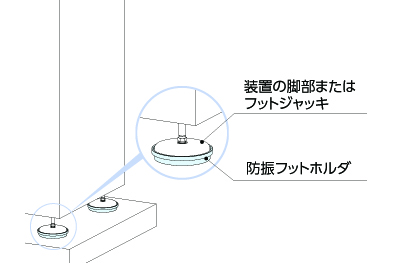

使用例

設備や装置のフットジャッキを防振フットホルダに搭載します。
レベル調整はフットジャッキで行ってください。



使用方法

許容荷重選定



防振フットホルダ1個当たりに掛かる荷重が許容荷重以内の製品を選定してください。
防振パッドは許容荷重別に色分けされています。



製品
SFH120D1300 SFH120D3000 SFH120D6000
許容荷重 kN 2.7~5.0 5~10 10~18



裏面に防振パッドを接着しています。

特性グラフ

特性選定



固有振動数(鉛直・水平)
各荷重に対して鉛直、水平の固有振動数を製品型式別に確認できます。



荷重別鉛直・水平固有振動数一覧

荷重 kN 鉛直 Hz 水平 Hz
SFH120D1300 2.7 37 19
3.82 31 16
5 28 14
SFH120D3000 5 37

19

7.5 31 16
10 28 14
SFH120D6000 10 37 19
14 31 16
18 28 14



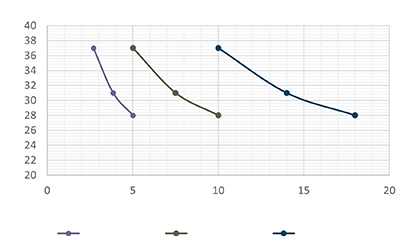

鉛直特性グラフ

各荷重に対する固有振動数の変化を製品型式別に確認できます。

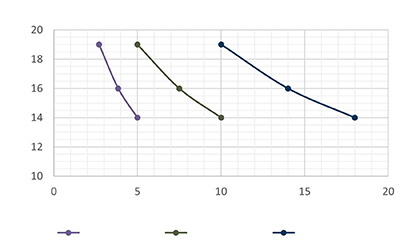

水平特性グラフ

各荷重に対する固有振動数の変化を製品型式別に確認できます。

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重(1点あたり)

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数(低い方)を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。
