クロコダイルクランプ
E-1131
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 最大適合ボルト径 | 全長 | 全巾 | 全高 | 適合Ｔ溝巾 | クランプ力kN | 質量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 124733 | 6312V-1 | M12 | 115 | 44 | 57 | 10,12,14 | 30 | 0.66 | 21,500 | 在庫 | 在庫〇 | 追加 |
| 124734 | 6312V-2 | M16 | 150 | 55 | 71 | 12, 14, 16, 18 | 40 | 1.49 | 26,600 | 在庫 | 在庫〇 | 追加 |
| 124735 | 6312V-3 | M20 | 187 | 62 | 94 | 16, 18, 20, 22 | 60 | 2.25 | 35,000 | 在庫 | 在庫〇 | 追加 |
| 124736 | 6312V-4 | M24 | 235 | 70 | 107 | 20, 22, 24, 28 | 75 | 3.64 | 50,500 | 在庫 | 在庫〇 | 追加 |
| 124737 | 6312V-5 | M24 | 285 | 73 | 112.4 | 20, 22, 24, 28 | 75 | 4.34 | 90,000 | 在庫 | 在庫〇 | 追加 |
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 124733 | 6312V-1 | 115 | 44 | 27 | 17 | 12 | 30 | 13 | 25 | 30 | 0-55 | 18 | 11 | |
| 124734 | 6312V-2 | 150 | 55 | 36 | 21 | 17 | 41 | 17 | 35 | 36 | 0-70 | 20 | 12 | |
| 124735 | 6312V-3 | 187 | 62 | 42 | 27 | 20 | 30 | 21 | 44 | 44 | 0-80 | 30 | 14 | |
| 124736 | 6312V-4 | 235 | 70 | 51 | 34 | 24 | 30 | 25 | 60 | 47 | 0-100 | 31 | 17 | |
| 124737 | 6312V-5 | 285 | 73 | 56 | 35 | 24 | 30 | 25 | 62 | 51 | 0-100 | 35 | 17 |
材質・熱処理・表面処理
| 名称 | 表面処理 |
|---|---|
| クロコダイルクランプ | 亜鉛メッキ |
特長
-
■射出成型機の金型押さえクランプや金属加工クランプに使用いただけます。
■サドルとスラスト受けが本体から脱落しない構造です。
■上下反転しても使用できます。
■ワークの高さを無段階に調整できます。

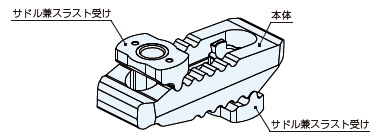

構成図
使用例
マシニング加工のワーククランプや、成型機の金型押さえ等でご使用いただけます。

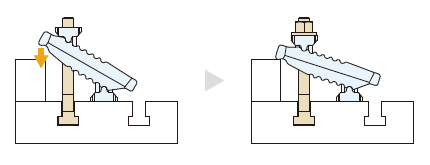

本体をワークに当て、別売りのフランジナットで締めると、付属のスラスト受けと本体の可動により無段階でワークをクランプします。
使用方法
本体の端面をワークに当て、フランジナットでクランプします。
■注意事項
締め付けストローク（J寸法）の範囲内でご使用ください。
取付方法

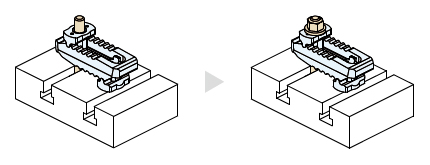

テーブルまたはジグベースのT溝にTスロットナット・スタッドボルトまたは、Tスロットボルトを挿入して下さい。
クロコダルクランプのサドルをボルトに入れ、フランジナットを取り付けて下さい。
取付に必要なクランピングパーツは別売りです。
修理対応
当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。
メンテナンス方法
使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
