RoHS対応

平ワッシャー(厚座金)

E-9418

仕様/価格

オーダーNo. No. 適合ボルト 外径 内径 厚み 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125622 WFT1005 M10 28 11 5 20 970 在庫 入荷予定 追加 DL DL
125623 WFT1205 M12 35 13 5 31 1,020 在庫 在庫〇 追加 DL DL
125624 WFT1405 M14 38 15 5 36 1,070 在庫 在庫〇 追加 DL DL
951948 WFT1606 M16 38 17 6 51 1,070 在庫 在庫〇 追加 DL DL
951949 WFT1605 M16 45 17 5 60 1,130 在庫 在庫〇 追加 DL DL
951950 WFT1610 M16 45 17 10 100 1,230 在庫 在庫〇 追加 DL DL
951951 WFT2008 M20 45 22 8 82 1,470 在庫 在庫〇 追加 DL DL
951952 WFT2005 M20 50 22 5 70 1,550 在庫 入荷予定 追加 DL DL
951953 WFT2010 M20 50 22 10 140 1,700 在庫 入荷予定 追加 DL DL
951954 WFT2020 M20 50 22 20 280 1,840 在庫 在庫〇 追加 DL DL
951955 WFT2405 M24 60 25 5 92 2,120 在庫 在庫〇 追加 DL DL
951956 WFT2410 M24 60 25 10 185 2,240 在庫 在庫〇 追加 DL DL
951957 WFT2415 M24 60 25 15 277 2,520 在庫 入荷予定 追加 DL DL
951958 WFT2420 M24 60 25 20 370 2,960 在庫 在庫〇 追加 DL DL
995966 WFT3005 M30 70 32 5 119 2,450 在庫 入荷予定 追加 DL DL
995967 WFT3010 M30 70 32 10 237 2,660 在庫 在庫〇 追加 DL DL
995968 WFT3015 M30 70 32 15 356 2,800 在庫 在庫〇 追加 DL DL
995969 WFT3020 M30 70 32 20 475 3,130 在庫 在庫〇 追加 DL DL
995970 WFT3030 M30 70 32 30 712 3,530 在庫 在庫〇 追加 DL DL
995971 WFT3050 M30 70 32 50 1187 4,750 在庫 在庫△ 追加 DL DL
995972 WFT3060 M30 70 32 60 1424 5,100 在庫 在庫〇 追加 DL DL

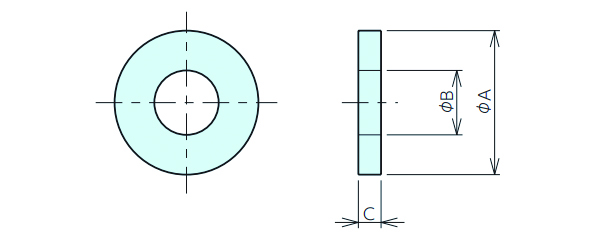

寸法図・サイズ表

選択 オーダーNo. No. A B C
125622 WFT1005 28 11 5
125623 WFT1205 35 13 5
125624 WFT1405 38 15 5
951948 WFT1606 38 17 6
951949 WFT1605 45 17 5
951950 WFT1610 45 17 10
951951 WFT2008 45 22 8
951952 WFT2005 50 22 5
951953 WFT2010 50 22 10
951954 WFT2020 50 22 20
951955 WFT2405 60 25 5
951956 WFT2410 60 25 10
951957 WFT2415 60 25 15
951958 WFT2420 60 25 20
995966 WFT3005 70 32 5
995967 WFT3010 70 32 10
995968 WFT3015 70 32 15
995969 WFT3020 70 32 20
995970 WFT3030 70 32 30
995971 WFT3050 70 32 50
995972 WFT3060 70 32 60

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
平ワッシャー(厚座金) S45C 焼入HRC30±5 黒染め

精度規格

面取り

厚み 外径 内径
5,6,8 C1 C0.5
10,15,20 C1 C1
