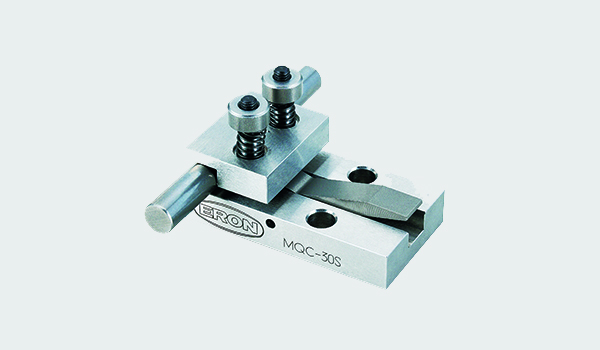

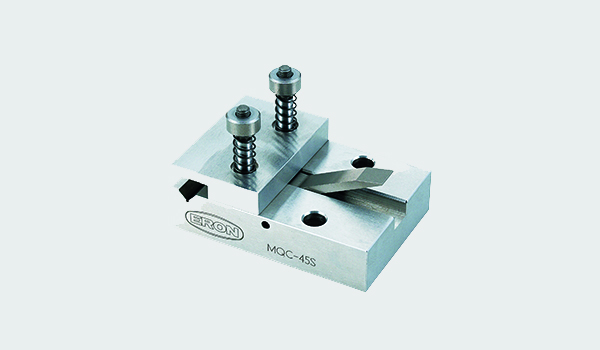

メジャーリングクイッククランプ
E-1121
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121329 | MQC30S | 55 | 30 | 35 | 10 | 3 | 20 | 20 | 10 | 10 | 2.21 | 5 | 1.11 | 0.4 | |
| 121330 | MQC45S | 63 | 45 | 43 | 15 | 3 | 32 | 20 | 11.5 | 12.5 | 6 | 6 | 3 | 0.8 |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| メジャーリングクイッククランプ | SUS430 |
特長
-
■素早くワーク交換できます。
ワークを工具レスで素早くクランプ/アンクランプできるように、スプリングを利用したクリップ操作のクランプユニットです。
■ワーク形状ごとにジグ交換が不要。
プレート・円柱ワークをクランプできるように、平面・V溝一体型のクランプ面形状です。
■高精度な仕上げで測定誤差を最小限に抑える。
底面、保持面及び背面の精度が、平行度：0.01/直角度：0.015のため、ジグに測定誤差を最低限に抑えることが可能です。
■保持力の調整が可能。
上面のナットでスプリング部を調整することで保持力の強弱を変更することができます。

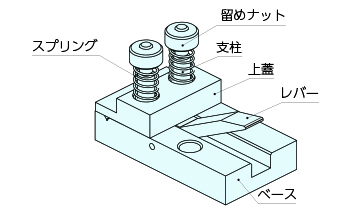

構成図
使用例

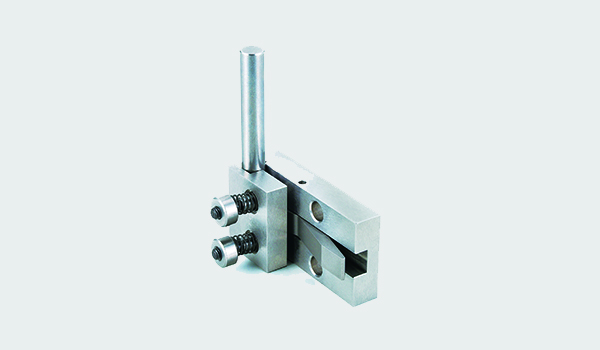

ワークの測定姿勢を保持できる小型のクランプユニットです。
三次元測定機、投影機、画像測定機、顕微鏡等の測定にご使用いただけます。
使用方法

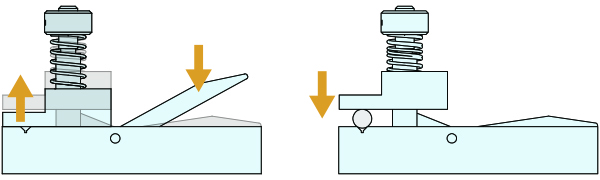

レバーを下に押し込むと上蓋が上昇します。
上蓋とベースの間にワークを設置し、レバーを離すことでワークをスプリングの力でクランプします。
●クランプストロークの変更方法

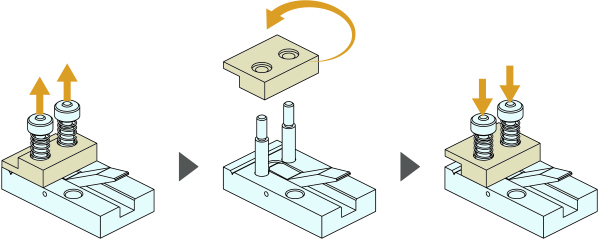

ワークサイズに合わせて上蓋を反転させることで、クランプストロークを変更することができます。
| クランプストローク | |
|---|---|
| 出荷時 | 0～5㎜ |
| 上蓋反転時 | 5～10㎜ |
取付方法
メジャーリングクランプは固定せず、測定機等のテーブル上に置いて使用できます。

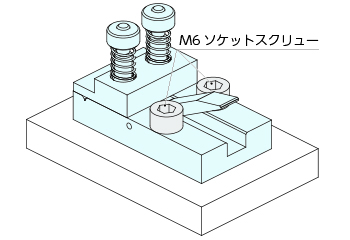

テーブル等に締結して使用する場合は、テーブル等に寸法図を参考に穴加工を施しM6ソケットスクリュー（別売り）で2か所固定してください。
修理対応
当製品の修理は行っておりません。
保持力の低下や異常がみられる場合は、交換をしてください。
メンテナンス方法
使用前後に異物の付着がないかご確認ください。
