【廃番】油圧ワークサポート
E-1109
仕様・価格
| オーダーNo. | No. | プランジャ ストローク |
呼びxピッチ | 呼びxピッチ | 質量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||||
| 114388 | WSSA0262LS | 5 | 24 | M26x1.5 | 0.1 | 67,500 | 廃番 | お問合わせ | 追加 |
|
|
| 114389 | WSSA0262HS | 5 | 24 | M26x1.5 | 0.1 | 67,500 | 廃番 | お問合わせ | 追加 |
|
|
| 114390 | WSSA0262L | 6.5 | 24 | M26x1.5 | 0.2 | 67,500 | 廃番 | お問合わせ | 追加 |
|
|
| 114391 | WSSA0262H | 6.5 | 24 | M26x1.5 | 0.2 | 67,500 | 廃番 | お問合わせ | 追加 |
|
|
| 114392 | WSSA0302L | 8 | 27 | M30x1.5 | 0.25 | 69,000 | 廃番 | お問合わせ | 追加 |
|
|
| 114393 | WSSA0302H | 8 | 27 | M30x1.5 | 0.25 | 69,000 | 廃番 | お問合わせ | 追加 |
|
|
| 114394 | WSSA0362L | 8 | 32 | M36x1.5 | 0.35 | 76,500 | 廃番 | お問合わせ | 追加 |
|
|
| 114395 | WSSA0362H | 8 | 32 | M36x1.5 | 0.35 | 76,500 | 廃番 | お問合わせ | 追加 |
|
|
| 114396 | WSSA0452L | 10 | 41 | M45x1.5 | 0.75 | 85,500 | 廃番 | お問合わせ | 追加 |
|
|
| 114397 | WSSA0452H | 10 | 41 | M45x1.5 | 0.75 | 85,500 | 廃番 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダーNo. | No. | A | B | C | D（呼びxピッチ） | E | F | G | H | J | T | U | V | W | x（呼びx深さ） | BA | BB | BC | CE | CF | CG | DA | DB | EY | 本体推奨取付トルク |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 114388 | WSSA0262LS | 48.5 | 24 | 26 | M26x1.5 | 39.5 | 7.4 | 25.8 | 6.3 | 24.2 | 9 | 10 | 5 | 8 | M6x1.0x9 | 9 | 3 | 8 | max.8 | p.c.d.19 | max.2.5 | AS568-013(90°) | AS568-020(90°) | SR30 | 31.5N-m | |
| 114389 | WSSA0262HS | 48.5 | 24 | 26 | M26x1.5 | 39.5 | 7.4 | 25.8 | 6.3 | 24.2 | 9 | 10 | 5 | 8 | M6x1.0x9 | 9 | 3 | 8 | max.8 | p.c.d.19 | max.2.5 | AS568-013(90°) | AS568-020(90°) | SR30 | 31.5N-m | |
| 114390 | WSSA0262L | 66 | 24 | 26 | M26x1.5 | 57 | 7.4 | 40.8 | 8.8 | 24.2 | 9 | 10 | 5 | 8 | M6x1.0x9 | 9 | 3 | 8 | max.8 | p.c.d.19 | max.2.5 | AS568-013(90°) | AS568-020(90°) | SR30 | 31.5N-m | |
| 114391 | WSSA0262H | 66 | 24 | 26 | M26x1.5 | 57 | 7.4 | 40.8 | 8.8 | 24.2 | 9 | 10 | 5 | 8 | M6x1.0x9 | 9 | 3 | 8 | max.8 | p.c.d.19 | max.2.5 | AS568-013(90°) | AS568-020(90°) | SR30 | 31.5N-m | |
| 114392 | WSSA0302L | 73 | 27 | 30 | M30x1.5 | 62 | 9.4 | 42.3 | 10.3 | 28.2 | 11 | 12 | 6 | 10 | M8x1.25x12 | 11.5 | 4 | 10 | max.10 | p.c.d.22 | max.3 | AS568-014(90°) | AS568-022(90°) | SR30 | 50N-m | |
| 114393 | WSSA0302H | 73 | 27 | 30 | M30x1.5 | 62 | 9.4 | 42.3 | 10.3 | 28.2 | 11 | 12 | 6 | 10 | M8x1.25x12 | 11.5 | 4 | 10 | max.10 | p.c.d.22 | max.3 | AS568-014(90°) | AS568-022(90°) | SR30 | 50N-m | |
| 114394 | WSSA0362L | 69 | 32 | 36 | M36x1.5 | 58 | 8.4 | 41.3 | 8.3 | 34.2 | 11 | 15 | 6 | 13 | M10x1.5x11 | 12.5 | 4 | 11 | max.10 | p.c.d.5 | max.5 | AS568-015(90°) | AS568-026(90°) | SR50 | 63N-m | |
| 114395 | WSSA0362H | 69 | 32 | 36 | M36x1.5 | 58 | 8.4 | 41.3 | 8.3 | 34.2 | 11 | 15 | 6 | 13 | M10x1.5x11 | 12.5 | 4 | 11 | max.10 | p.c.d.5 | max.5 | AS568-015(90°) | AS568-026(90°) | SR50 | 63N-m | |
| 114396 | WSSA0452L | 82 | 41 | 45 | M45x1.5 | 71 | 9 | 50.2 | 11.8 | 43.2 | 11 | 16 | 6 | 13 | M10x1.5x11 | 12.5 | 4 | 11 | max.12 | p.c.d.30 | max.6 | AS568-016(90°) | AS568-030(90°) | SR50 | 80N-m | |
| 114397 | WSSA0452H | 82 | 41 | 45 | M45x1.5 | 71 | 9 | 50.2 | 11.8 | 43.2 | 11 | 16 | 6 | 13 | M10x1.5x11 | 12.5 | 4 | 11 | max.12 | p.c.d.30 | max.6 | AS568-016(90°) | AS568-030(90°) | SR50 | 80N-m |
特長
使用例

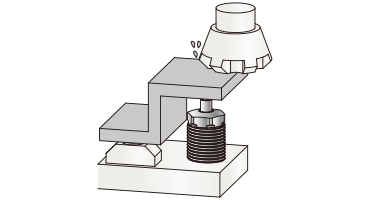

薄肉部加工のビビり止めに

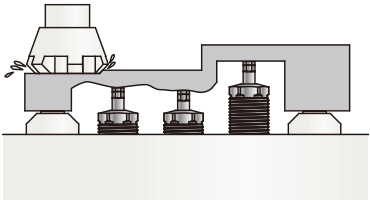

高さあるバラツキのあるワークに

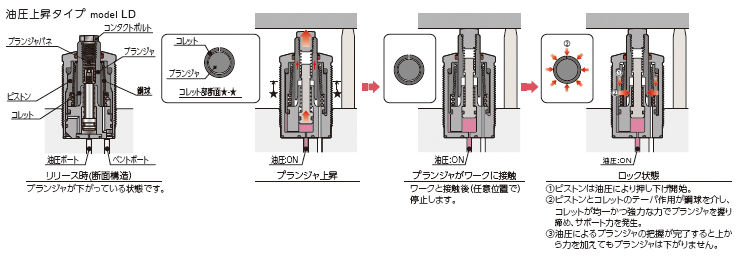

機構説明
■可動部動作説明
使用方法
■能力線図

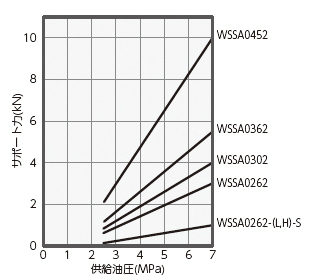

●サポート力線図 ※本グラフは静荷重条件でのサポート力を示します。
| 供給油圧(MPa) | サポート(kN) | ||||
|---|---|---|---|---|---|
| WSSA0262-(L,H)-S | WSSA0262-(L,H) | WSSA0302-(L,H) | WSSA0362-(L,H) | WSSA0452-(L,H) | |
| 7 | 1 | 3 | 4 | 5.5 | 10 |
| 6.5 | 0.9 | 2.8 | 3.6 | 5 | 9.1 |
| 6 | 0.8 | 2.5 | 3.3 | 4.5 | 8.2 |
| 5.5 | 0.7 | 2.2 | 2.9 | 4 | 7.3 |
| 5 | 0.7 | 2 | 2.6 | 3.6 | 6.5 |
| 4.5 | 0.6 | 1.7 | 2.2 | 3.1 | 5.6 |
| 4 | 0.5 | 1.4 | 1.9 | 2.6 | 4.7 |
| 3.5 | 0.4 | 1.2 | 1.5 | 2.1 | 3.8 |
| 3 | 0.3 | 0.9 | 1.2 | 1.6 | 3 |
| 2.5 | 0.2 | 0.6 | 0.8 | 1.2 | 2.1 |
注意事項 ※1.Ｐ：供給油圧（MPa）を示します。

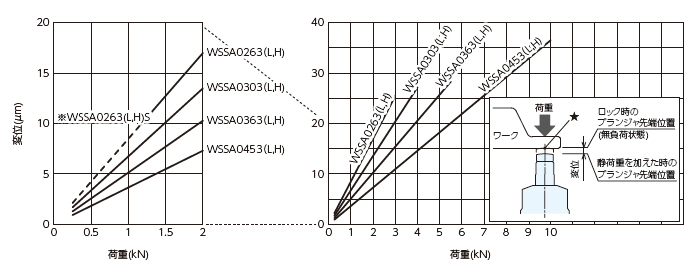

●荷重/変位線図 ※本グラフは、油圧7MPa供給時における静荷重変位を示します。
注意事項 1.WSSA0262-(L,H)-Sタイプは荷重1kNまでの線図（破線部）となります。
■注意事項
1.仕様の確認
・各製品の仕様を確認の上、ご使用ください。
・ワークサーポートとクランプを対向で使用する場合、サポート力はクランプの1.5倍以上でご使用ください。
2.回路設計時の考慮
・油圧回路の設計に当たっては、「油圧シリンダの速度制御回路と注意事項をよく読み、適切な回路を設計してください。回路設計を誤ると機器の誤動作、破損などが発生する場合があります。
3.必要に応じた、ワークの仮止め設置
・軽量ワークに、複数のサポート時は、プランジャバネ力がワーク重量を上回り、ワークを押上げる場合があります。
4.プランジャにはアタッチメントが必要
・必ず、アタッチメントを取付けた状態で使用してください。プランジャバネを固定するもがなくなり、プランジャが上昇しません。
・アタッチメントには必ずOリングをセットしてください。切削液等が侵入し、動作不良の原因となります。
5.溶接ジグ等に使用時は、プランジャ表面を保護
・スパッタ等が摺動面に付着すると、摺動面不良が発生し、正常なサポート機能は得られません。
6.プランジャ動作時間を、供給油量で調整
・目安は、フルストロークで0.5～1秒程度です。
・単動シリンダと同様に、リリース時の速度低下を考慮して、チェック弁付流量調整弁(メータイン)をご使用ください。
・動作速度が早い場合、ワークに衝突後の跳ね返りが大きく、ワークと隙間が生じた状態でロックする場合があります。
取付方法

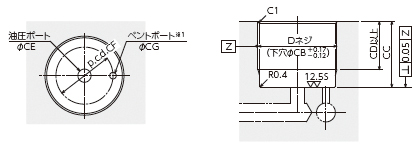

■取付加工寸法
| 型式 | WSSA0262(L,H)S | WSSA0262(L,H) | WSSA0302(L,H) | WSSA0362(L,H) | WSSA0452(L,H) |
|---|---|---|---|---|---|
| D(呼びXピッチ) | M26X1.5 | M26X1.5 | M30X1.5 | M36X1.5 | M45X1.5 |
| CB | 24.5 | 24.5 | 28.5 | 34.5 | 43.5 |
| CC | 16～32 | 16～47 | 17～50 | 18～48 | 21～58 |
| CD | CC-6 | CC-6 | CC-8 | CC-7 | CC-7.5 |
| CE | max.8 | max.8 | max.10 | max.10 | max.12 |
| CF | p.c.d.19 | p.c.d.19 | p.c.d.22 | p.c.d.26 | p.c.d.30 |
| CG | max.2.5 | max.2.5 | max.3 | max.5 | max.6 |
注意事項 ※1.ベントポートは、クーラント等が侵入しない位置で大気開放となるように施工願います。

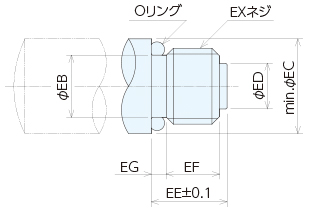

■コンタクトボルト設計寸法
※付属コンタクトボルト以外のコンタクトボルト（アタッチメント）をお客様にて設計製作される場合の参考としてください。
| 型式 | WSSA0262(L,H)S | WSSA0262(L,H) | WSSA0302(L,H) | WSSA0362(L,H) | WSSA0452(L,H) |
|---|---|---|---|---|---|
| EB | 4.5 | 4.5 | 6 | 8.2 | 8.2 |
| EC | 8.5 | 8.5 | 10 | 12.5 | 12.5 |
| ED | 3.5 | 3.5 | 5 | 6 | 6 |
| EE | 8 | 8 | 10 | 10 | 10 |
| EF | 6 | 6 | 7 | 7 | 7 |
| EX(並目) | M6X1.0 | M6X1.0 | M8X1.25 | M10X1.5 | M10X1.5 |
| Oリング | S5(NOK製) | S5(NOK製) | S6(NOK製) | S8(NOK製) | S8(NOK製) |
その他
■注意事項
●取付施工上の注意事項(油圧シリーズ共通)
1.使用流体の確認
・必ず「油圧作動油リスト」を参考に適切な油をご使用ください。
2.配管前の処置
・配管、管継手、ジグの油穴等は、十分なフラッシングで清浄なものをご使用ください。
・回路中のゴミや切削粉が、油圧系統や配管等のゴミ、不純物侵入を防止する機能は設けていません。
3.シールテープの巻き方
・ネジ部先端を1～2山残して巻いてください。
・シールテープの切れ端が油漏れや動作不良の原因になります。
・配管施工部は機器内に異物を混入させないため、作業環境を清浄にして、適正に施工を行ってください。
4.油圧回路中のエア抜き
・油圧回路中に多量のエアが混入したまま使用すると、動作時間が異常に長くなります。
配管施工後または、ポンプ油タンクが空になった状態でエアを送り込んだ場合は、必ず以下の手順でエア抜きを実施してください。
①油圧回路の供給圧力を2MPa以下にしてください。
②クランプ、シリンダ、ワークサポート等に一番近い配管継手部の袋ナットを１回転緩めてください。
③配管を左右に揺すり、配管継手の喰い込み部を緩めてください。エアの混入した作動油が出てきます。
④エアの混じりが無くなれば、袋ナットを締付けます。
⑤さらに、油圧回路中の最上部および、末端のクランプ付近でエア抜きすると、より効果的です。(ガスケットタイプを使用する場合は、油圧回路中の最上部付近にエア抜き弁を設置してください。
5.緩みのチェックと増し締め
・機器取付け当初は初期なじみによりボルト、ナット等の締付け力が低下します。
適宜緩みのチェックと増し締めを行ってください。
●油圧作動油リスト
ISO粘土グレード ISO-VG-32
| メーカー名 | 耐磨耗性作動油 | 多目的汎用油 |
|---|---|---|
| 昭和シェル石油 | テラスオイル 32 | テラスオイル C32 |
| 出光興産 | ダフニースーパーハイドロウ 32A | スーパーマルチ 32 |
| 新日本石油 | スーパーハイランド 32 | スーパーマルパス 32 |
| コスモ石油 | コスモハイドロ AW32 | コスモNEWマイティスーパー 32 |
| ジャパンエナジー(JOMO) | ハイドラックス 32 | レータス 32 |
| エッソ石油 | モービル DTE24 | モービル DTE24ライト |
| キグナス石油 | ユニットオイル WR32 | ユニットオイル P32 |
| 冨士興産 | フッコールスーパーハイドロール 32 | フッコールハイドロール DX32 |
| 松村石油 | ハイドロール AW32 | |
| 日本サン石油 | サンビス 832 | サンビス 932 |
| カストロール | ハイスピン AWS32 |
注意事項
