油圧単動コンパクトシリンダ

E-1114

  • 油圧単動コンパクトシリンダ PIC1

  • 油圧単動コンパクトシリンダ PIC1

仕様・価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ストローク 呼びxピッチ 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
114438 PCSA0160S 6 M16x1.5 0.03 19,400 × 在庫△ 追加 DL DL
114439 PCSA0160M 10 M16x1.5 0.04 19,400 × お問合わせ 追加 DL DL
114440 PCSA0160L 16 M16x1.5 0.05 24,700 × 在庫△ 追加 DL DL
114441 PCSA0221S 6 M22x1.5 0.06 21,300 × お問合わせ 追加 DL DL
114442 PCSA0221M 10 M22x1.5 0.08 21,300 × お問合わせ 追加 DL DL
114443 PCSA0221L 16 M22x1.5 0.1 28,300 × お問合わせ 追加 DL DL
114444 PCSA0241S 8 M24x1.5 0.08 22,500 × お問合わせ 追加 DL DL
114445 PCSA0241M 12 M24x1.5 0.1 22,500 × お問合わせ 追加 DL DL
114446 PCSA0241L 20 M24x1.5 0.15 29,500 × お問合わせ 追加 DL DL
114447 PCSA0301S 8 M30x1.5 0.15 25,000 × お問合わせ 追加 DL DL
114448 PCSA0301M 12 M30x1.5 0.2 25,000 × お問合わせ 追加 DL DL
114449 PCSA0301L 20 M30x1.5 0.3 31,300 × お問合わせ 追加 DL DL
114450 PCSA0361S 10 M36x1.5 0.3 28,300 × お問合わせ 追加 DL DL
114451 PCSA0361M 16 M36x1.5 0.4 28,300 × お問合わせ 追加 DL DL
114452 PCSA0361L 25 M36x1.5 0.5 35,500 × お問合わせ 追加 DL DL
114453 PCSA0451S 10 M45x1.5 0.5 33,300 × お問合わせ 追加 DL DL
114454 PCSA0451M 16 M45x1.5 0.6 33,300 × お問合わせ 追加 DL DL
114455 PCSA0451L 25 M45x1.5 0.8 42,300 × お問合わせ 追加 DL DL
114456 PCSA0551S 12 M55x2 0.8 38,700 × お問合わせ 追加 DL DL
114457 PCSA0551M 20 M55x2 1 38,700 × お問合わせ 追加 DL DL
114458 PCSA0551L 32 M55x2 1.3 47,600 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. ストロークコード A（呼びxピッチ） B C D E FA G H J KA L MA（呼びx深さ） N P Oリング
114438 PCSA0160S S M16x1.5 14.3 7.5 8 15.5 35 18.5 6 5 5.5 4 M5x0.8x8 7 14 1BP9
114439 PCSA0160M M M16x1.5 14.3 7.5 8 15.5 41 24.5 6 5 5.5 4 M5x0.8x8 7 14 1BP9
114440 PCSA0160L L M16x1.5 14.3 7.5 8 15.5 50 33.5 6 5 5.5 4 M5x0.8x8 7 14 1BP9
114441 PCSA0221S S M22x1.5 20.3 11.2 12 21.2 35 13 8 7 7 5.5 M6x1.0x7 10 19 AS568-015(90)
114442 PCSA0221M M M22x1.5 20.3 11.2 12 21.2 43 21 8 7 7 5.5 M6x1.0x7 10 19 AS568-015(90)
114443 PCSA0221L L M22x1.5 20.3 11.2 12 21.2 56 34 8 7 7 5.5 M6x1.0x7 10 19 AS568-015(90)
114444 PCSA0241S S M24x1.5 22.3 13 14 24.5 39.5 17.5 8 7 7 5.5 M6x1.0x7 10 22 AS568-017(90)
114445 PCSA0241M M M24x1.5 22.3 13 14 24.5 47 25 8 7 7 5.5 M6x1.0x7 10 22 AS568-017(90)
114446 PCSA0241L L M24x1.5 22.3 13 14 24.5 63.5 41.5 8 7 7 5.5 M6x1.0x7 10 22 AS568-017(90)
114447 PCSA0301S S M30x1.5 28.3 17 18 30 43.5 18 9 8 8.5 7 M8x1.25x10 14 27 AS568-020(90)
114448 PCSA0301M M M30x1.5 28.3 17 18 30 52.5 27 9 8 8.5 7 M8x1.25x10 14 27 AS568-020(90)
114449 PCSA0301L L M30x1.5 28.3 17 18 30 72 46.5 9 8 8.5 7 M8x1.25x10 14 27 AS568-020(90)
114450 PCSA0361S S M36x1.5 34.3 19 22.4 35.5 51 23.5 10 8 9.5 8 M8x1.25x10 17 32 AS568-120(90)
114451 PCSA0361M M M36x1.5 34.3 19 22.4 35.5 64 36.5 10 8 9.5 8 M8x1.25x10 17 32 AS568-120(90)
114452 PCSA0361L L M36x1.5 34.3 19 22.4 35.5 85 57.5 10 8 9.5 8 M8x1.25x10 17 32 AS568-120(90)
114453 PCSA0451S S M45x1.5 43.3 28 30 45 59 23 12 12 12 10 M10x1.5x11 24 41 1BP31.5
114454 PCSA0451M M M45x1.5 43.3 28 30 45 72 36 12 12 12 10 M10x1.5x11 24 41 1BP31.5
114455 PCSA0451L L M45x1.5 43.3 28 30 45 94.5 58.5 12 12 12 10 M10x1.5x11 24 41 1BP31.5
114456 PCSA0551S S M55x2 52.6 34.5 35.5 55 64 27 12 12 13 11 M12x1.75x12 30 50 1BP39
114457 PCSA0551M M M55x2 52.6 34.5 35.5 55 79.5 42.5 12 12 13 11 M12x1.75x12 30 50 1BP39
114458 PCSA0551L L M55x2 52.6 34.5 35.5 55 102 65 12 12 13 11 M12x1.75x12 30 50 1BP39

特長

■低圧/高圧(0.8～25MPa)プッシュシリンダ。

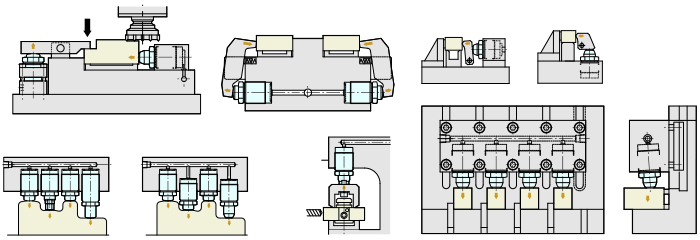

使用例



直動のシリンダーを利用したクランプ使用例

使用方法

■動作説明

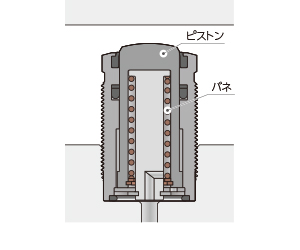

リリース時（初期状態）

ピストンはバネ力でリリース動作を行います。

(ピストン引込状態）

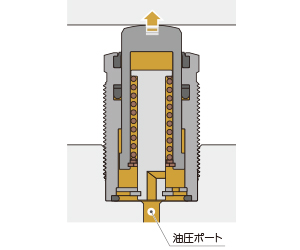

ロック時

油圧を供給するとピストンが油圧力により動作します。

(ピストン突出状態)

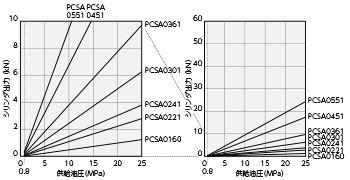

能力線図





■注意事項

■取付施工上の注意事項(油圧シリーズ共通)



1.使用流体の確認
　・必ず「油圧作動油リスト」を参考に適切な油をご使用ください。



2.配管前の処置
　・配管、管継手、ジグの油穴等は、十分なフラッシングで清浄なものをご使用ください。
　・回路中のゴミや切削粉が、油圧系統や配管等のゴミ、不純物侵入を防止する機能は設けていません。



3.シールテープの巻き方
　・ネジ部先端を1～2山残して巻いてください。
　・シールテープの切れ端が油漏れや動作不良の原因になります。
　・配管施工部は機器内に異物を混入させないため、作業環境を清浄にして、適正に施工を行ってください。



4.油圧回路中のエア抜き
　・油圧回路中に多量のエアが混入したまま使用すると、動作時間が異常に長くなります。
　　配管施工後または、ポンプ油タンクが空になった状態でエアを送り込んだ場合は、必ず以下の手順でエア抜きを実施してください。



　①油圧回路の供給圧力を2MPa以下にしてください。
　②クランプ、シリンダ、ワークサポート等に一番近い配管継手部の袋ナットを１回転緩めてください。
　③配管を左右に揺すり、配管継手の喰い込み部を緩めてください。エアの混入した作動油が出てきます。

　



　④エアの混じりが無くなれば、袋ナットを締付けます。
　⑤さらに、油圧回路中の最上部および、末端のクランプ付近でエア抜きすると、より効果的です。(ガスケットタイプを使用する場合は、油圧回路中の最上部付近にエア抜き弁を設置してください。

　



5.緩みのチェックと増し締め
　・機器取付け当初は初期なじみによりボルト、ナット等の締付け力が低下します。
　　適宜緩みのチェックと増し締めを行ってください。





■油圧作動油リスト



ISO粘土グレード　ISO-VG-32

メーカー名 耐磨耗性作動油 多目的汎用油
昭和シェル石油 テラスオイル 32 テラスオイル C32
出光興産 ダフニースーパーハイドロウ 32A スーパーマルチ 32
新日本石油 スーパーハイランド 32 スーパーマルパス 32
コスモ石油 コスモハイドロ AW32 コスモNEWマイティスーパー 32
ジャパンエナジー(JOMO) ハイドラックス 32 レータス 32
エッソ石油 モービル DTE24 モービル DTE24ライト
キグナス石油 ユニットオイル WR32 ユニットオイル P32
冨士興産 フッコールスーパーハイドロール 32 フッコールハイドロール DX32
松村石油 ハイドロール AW32
日本サン石油 サンビス 832 サンビス 932
カストロール ハイスピン AWS32


■注意事項
表中の製品により海外で入手困難な場合がありますので、海外でご購入の際には各メーカーのお問合せください。



■油圧シリンダの速度制御回路と注意事項

油圧シリンダの動作速度を制御する場合の回路は以下のことに注意して、油圧回路設計をしてください。
回路設計を誤ると、機器の誤動作、破損などが発生する場合がありますので、事前の検討を十分行ってください。



■単動シリンダの速度制御回路

スプリングターン式の単動シリンダは、リリース時の回路流量が少ないとリリース動作不良(スティック動作や動作停止)が発生したり、リリース時間が極端に長くなります。チェック弁付流量調整弁を使用し、ロック動作時の流量のみ制御してください。
また、動作速度に制約のあるシリンダ(スイングクランプ、油圧コンパクトシリンダ等)の制御は、なるべくシリンダ毎に調整弁を設置してください。





リリースに時に、リリース動作方向に負荷がかかりシリンダを破損させる恐れのある場合は、チェック弁付流量調整弁を使用し、リリース側の流量も制御してください。(スイングクランプで、リリース時にレバー重量がかかる場合も該当)





■複動シリンダの速度制御回路

複動シリンダの速度を制御する場合、ロック側・リリース側共にメータアウト回路としてください。
メータイン回路では、油圧回路中の混入エアの影響を受けやすく、速度制御が困難です。
但し、メータアウト回路の場合、次のことを考慮して油圧回路設計を行ってください。

メータアウト回路

メータイン回路



①複動シリンダと単動シリンダを併用するシステムでは、基本的には同一回路での制御はしないでください。
　単動シリンダのリリース動作不良が発生した、リリース動作時間が極端に長くなります。

　



　単動シリンダと複動シリンダを併用する場合は、次の回路を参考にしてください。



○制御回路を個別にする。

　



○複動シリンダ制御回路の影響を受けにくくする。
　但し、タンクラインの背圧によっては、複動シリンダ動作後に単動シリンダが動作することがあります、

　



②メータアウト回路の場合、供給油量によってはシリンダ動作中に回路内圧が上昇する恐れがあります。

　流量調整弁を用いてシリンダへ供給される油量を予め少なくすることで、回路内圧に上昇を防止することが可能です。

　特に、シーケンスバルブや動作確認の圧力スイッチを設置するシステムでは、設定圧以上の回路内圧が発生すると、システムが成立しなくなるため、十分考慮してください。

　



■設計上/取付施工の注意事項　(PCSAについて)

1.Oリングの欠損に注意
　ジグに取付ける際、底面シール用Oリングの傷や欠損に注意してください。
　Oリングにはグリースを適量塗布してください。(乾燥状態で取付けるとOリングが欠損する恐れがあります。)



2.ピストンの抜け落ちに注意
　組付け時、シリンダからピストンが抜け落ちた場合、必ずピストンをシリンダに挿入した後、底面のOリングを取付けてください。



　先にOリングを取付けるとOリングを挟み込み切断する可能性があります。

3.本体の取付
　本体の取付けは下表のトルクで締付けてください。　



型式 ネジサイズ 締付トルク(N･m)
PCSA0160 M16X1.5 16
PCSA0221 M22X1.5 40
PCSA0241 M24X1.5 63
PCSA0301 M30X1.5 100
PCSA0361 M36X1.5 250
PCSA0451 M45X1.5 400
PCSA0551 M55X2 ※ 630

(上表は最高使用圧力で使用する場合の締付トルクを示します。)
※大きなトルクの為、衝撃的な締付けを行なうか、緩み止めを行なってください。



4.コンタクトボルトの取付け
　①コンタクトボルトの取付け、取外しの際は、必ずピストンロッド先端の二面巾にスパナを掛け、ロッドの廻り止めを行なってください。

　



　②コンタクトボルトの取付けは下表のトルクにて締付けてください。



型式 ネジサイズ 締付トルク(N･m)
PCSA0160 M5 4
PCSA0221 M6 5
PCSA0241 M6 8
PCSA0301 M8 16
PCSA0361 M8 25
PCSA0451 M10 50
PCSA0551 M12 100

(上表は最高使用圧力で使用する場合の締付トルクを示します。)



5.使用流体の確認
　必ず油圧作動油リストを参考に適切な油を使用ください。

取付方法

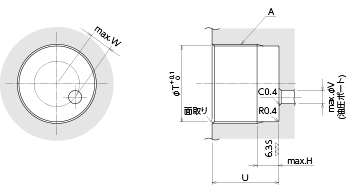

■取付加工寸法





№

A

(呼びXピッチ)

 H T U V W 面取り
(min.) (max.)
S M L S M L
PCSA0160 M16X1.5 6 14.5 12 12 12 23 29 38 3 0 C1
PCSA0221 M22X1.5 8 20.5 14 14 14 20 28 41 3 3.5 C1
PCSA0241 M24X1.5 8 22.5 14 14 14 24 32 48 3 5.5 C1
PCSA0301 M30X1.5 9 28.5 15 15 15 26 35 54 6 6 C1
PCSA0361 M36X1.5 10 34.5 16 16 16 32 45 66 6 8 C1
PCSA0451 M45X1.5 12 43.5 18 18 18 34 47 69 8 10 C1
PCSA0551 M55X2 12 53 20 20 20 38 53 76 8 13 C1.5
