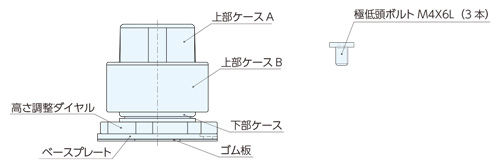

本製品は、測定機器を設置して外部からの振動伝達を減衰する防振マウントです。
光学顕微鏡や電子てんびん、マイクロスコープ、粘度計等の振動を嫌う精密検査機器に最適です。

低床除振台VLS（別売り）での使用例

除振台VPG（別売り）での使用例

光学顕微鏡での使用例



1. 設置台（マウントを設置する台）の水平を出す。

水準器等を使用し設置台の水平出しを行います。
マウントを設置する場所には凹凸がないようにしてください。

2. 設置台にジャッキ等を配置し、装置設置支持点にマウントを置く。

装置を持ち上げジャッキ等を設置台の上に配置します。
マウントが入る高さ（設置台上から71 ～ 75mm）まで上げたら、マウントを装置設置支持点に置きます。

3. 持ち上げた装置を下ろす。

持ち上げた装置は平行にゆっくりと下ろしてください。
マウント上部ケースと下部ケースがずれて除振性能が発揮されなくなるため、装置は必ず平行にゆっくりと下ろしてください。

4. 装置の水平出し

装置の水平が出ているか確認します。
水平が出ていない場合は、マウントのダイヤルを回し調整します。

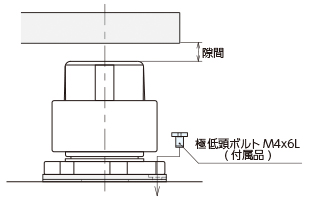

5. マウントの隙間の確認

マウントの沈み込み状態によって除振性能が発揮されているかどうかを確認することができます。
偏荷重によりマウントの一部だけ下の表「除振機能が発揮されていない状態」になっている場合は別途ご相談ください。
マウントの変更で対応できる場合があります。

	正常な状態	除振機能が発揮されていない状態
マウントの状態
	除振機能が正常に 発揮されている状態。	積載不足により除振機能が 発揮されていない状態。		積載オーバーにより除振機能が 発揮されていない状態

■振動が取れない場合の対処法

振動が取れない場合は以下の方法を試してください。

試した結果、振動が取れない場合は弊社へお問い合わせください。

●確認方法

■使用時の注意

重心が高い装置や内部に移動荷重がある装置は揺れやすくなります。

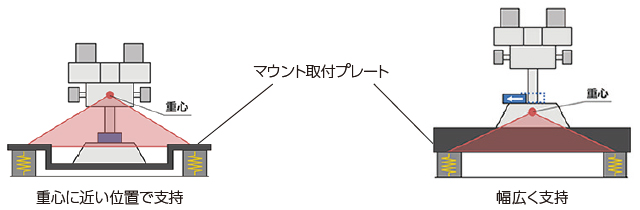

マウント取付プレート等をご使用いただき、重心の近い位置で装置を支持いただくか、幅広く支持していただくことで装置の揺れを抑えることができます。

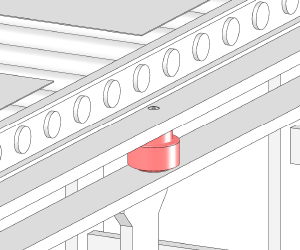

■機械への組付けについて

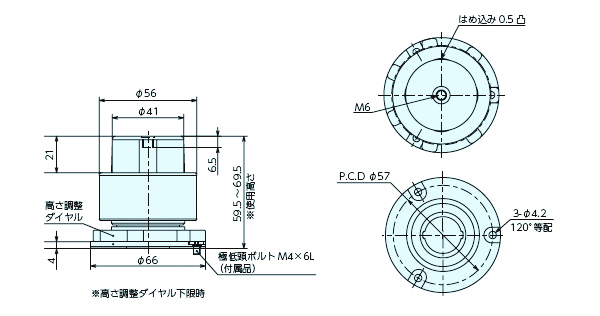

高さ調整ダイヤルを取り外し、本製品の下面を架台や機械へ取り付けることができます（下面取付部：M6 タップ穴）。
ただしこの場合、高さ調整を行うことができなくなるため、架台側で高さ調整を行う必要があります。

●装置への取付

マウントと装置の取付方法は以下の3 種類あります。
ご使用される装置や環境に合わせて取付方法をお選びください。

取付方法	固定しない	装置にはめる	ボルトで固定する
イメージ図
備考	マウントの上に装置を平行に載せます。	装置に図の寸法で取付用の穴を準備いただ き、マウントをはめ込みます。	取付上部からボルトを差し込み固定します。 取付に必要なボルトは別途ご用意ください。

■注意事項

「ボルトで固定する」取付方法で取り付ける際、マウントへの取付深さが6mm を超えてしますと性能が出ない恐れがあるため、取付ボルトの選定時にご留意ください。

●ベースプレートの固定

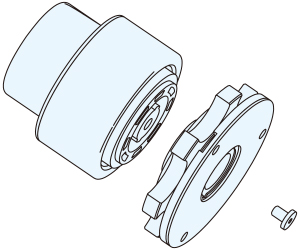

ベースプレートを固定する場合は付属の極低頭ボルトを使用して固定します。

■注意事項

・極低頭ボルト以外のボルトでベースプレートを固定すると高さ調整ができなくなるため、必ず極低頭ボルトをご使用ください。
・ベースプレートを固定した後は、破損の原因となりますので、横方向に無理な力を与えての取付はしないでください。

■振動伝達率

■揺れに対する収束時間

高減衰タイプは、標準タイプと比較し、収束時間が50％低減しています。
各特性は以下の表とグラフをご確認ください。
※以下の特性は参考数値です。与えられる振動の大きさによって変動があります。

■標準タイプと高減衰タイプの違い

●標準タイプ(L2) の特長、使用環境

振動に対する減衰性能が高く、装置の測定精度を高める必要がある場合に使用します。　
高減衰タイプ(HD2) と比較し、外部振動に対する減衰性能に優れています。

● 高減衰タイプ(HD2) の特長、使用環境

揺れが発生した場合の揺動防止効果が高く、ステージの移動や操作が頻繁にあり揺れを早く抑えたい場合に使用します。
標準タイプ(L2) と比較し、除振台上で揺れが発生した際の収束時間が短いです。

本製品の修理対応は行っておりません。

異常などが見られる場合は、交換をお願いいたします。

保管時はマウントが逆さにならないようにご注意ください。

内部に液体を使用しており、漏れてくる危険があります

■旧製品との変更点

●大変位時の振動収束にかかる時間の減少

従来と比較して、大変位時の揺れが早く収束します。（※Lタイプのみ）
