防振マウント(軽量型)
E-9923
仕様/価格
| オーダー No. |
No. | 本体色 (上部ケース) |
許容荷重 N |
バネ定数 N/㎜± |
固有振動数 Hz |
対象振動周波数 Hz |
推奨使用 温度( ℃) |
質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 鉛直 | 水平 | 鉛直 | 水平 | DXF | STEP | |||||||||||
| 978840 | BML03 | 灰色 | 2.1～ 4.4 | 0.29 | 7 | 6.4 | 14 | 12.8 | 20～28 | 20 | 8,400 | 在庫 | お問合わせ | 追加 |
|
|
| 978841 | BML05 | 黄色 | 3.5～ 7.3 | 0.49 | 7 | 6.4 | 14 | 12.8 | 20～28 | 20 | 8,400 | 在庫 | お問合わせ | 追加 |
|
|
| 978842 | BML10 | 青色 | 6.9～14.0 | 0.98 | 7 | 6.4 | 14 | 12.8 | 20～28 | 20 | 8,400 | 在庫 | お問合わせ | 追加 |
|
|
| 978843 | BML25 | 赤色 | 15.0～30.0 | 2.06 | 7 | 6.4 | 14 | 12.8 | 20～28 | 20 | 8,400 | 在庫 | 入荷予定 | 追加 |
|
|
| 978844 | BML50 | 緑色 | 31.0～64.0 | 4.31 | 7 | 6.4 | 14 | 12.8 | 20～28 | 20 | 8,400 | 在庫 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
| 選択 | オーダー No. |
No. |
|---|---|---|
| 978840 | BML03 | |
| 978841 | BML05 | |
| 978842 | BML10 | |
| 978843 | BML25 | |
| 978844 | BML50 |
仕様/価格 取付プレート（特別付属品）
寸法図・サイズ表
| 選択 | オーダーNo. | No. |
|---|---|---|
| 980208 | BML-P |
仕様/価格 マルチセットプレート(2枚1組)（特別付属品）
寸法図・サイズ表
| 選択 | オーダーNo. | No. |
|---|---|---|
| 986013 | BML-MSP75A |
材質・熱処理・表面処理
| 名称 | 材質 | 表面処理 |
|---|---|---|
| 防振マウント(軽量型) | 【防振マウント】上部・下部ケース：ABS樹脂スペーサー：ABS樹脂 スプリング：SWP-Aネジ部：真鍮防振材：粘弾性材 【取付プレート（特別付属品】SUS304 【マルチセットプレート】A5052 |
【マルチセットプレート】アルマイト処理 |
特長
-
■軽荷重用防振・除振マウントです。従来の防振マウントでは対応できなかった300gの軽荷重から使用できます。
■使用周波数は水平9Hz／鉛直10Hz~の低い領域から防振・除振ができます。
■ゴム・ゲル系の防振材と比べ、バネ定数が約1／10の金属バネを使用して固有振動数を低くしております。
■金属バネで問題になりますサージングを粘弾性防振材で抑えます。
■3軸方向の防振・除振ができます。
モーターなどが発生する振動は、上下方向だけではありません。水平・垂直成分の振動です。
■垂直方向と同じように水平方向も高い防振・除振能力を発揮いたします。

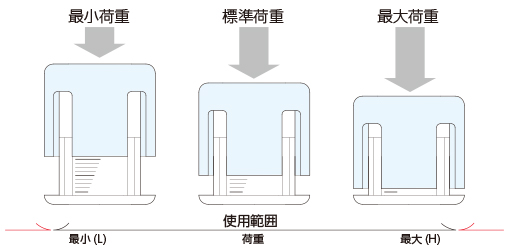

■ケース外側に荷重の使用範囲目盛りがあり適正を確認できます。
防振マウントは、適正な荷重範囲で使用することにより防振・除振効果を発揮します。
設計通りの荷重が載ったことを目視で確認ができます。
[マルチセットプレート]
■中荷重に対応できます。
■積載荷重の変更にも柔軟に対応できます。
■偏荷重に対応できます。
[取付プレート付属品]皿小ネジM6X10
[マルチセットプレート付属品]低頭六角穴付きボルトM6X1010本

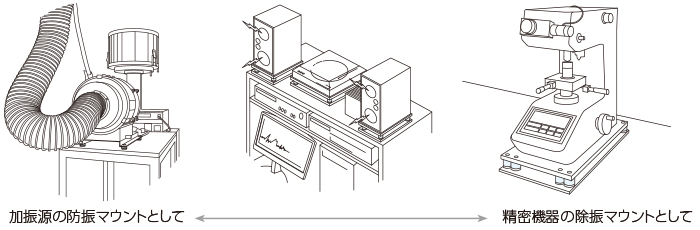

使用例

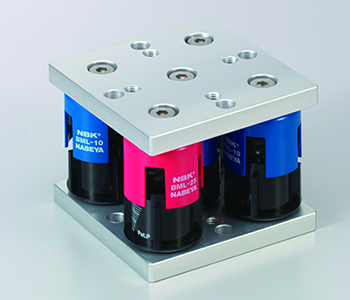

マルチセットプレート使用例
機構説明

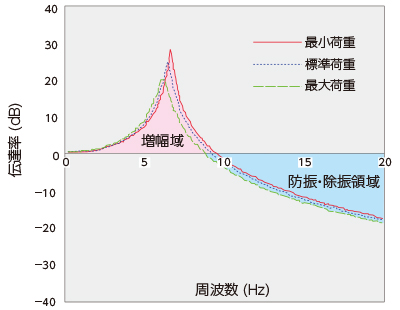

■積載荷重による防振/除振特性：鉛直方向
※防振マウントにかかる荷重により防振特性は変化します。
荷重が最小荷重より小さいとき、バネはたわまず防振・除振効果は発揮しません。
荷重が最大荷重より大きいとき、バネはこれ以上たわむことができず防振・除振効果は発揮しません。
このような場合は、荷重にあった防振マウントに交換してください。
取付方法
防振マウントの取り付けは、直接ボルトで固定するか、専用の取付プレートで固定してください。

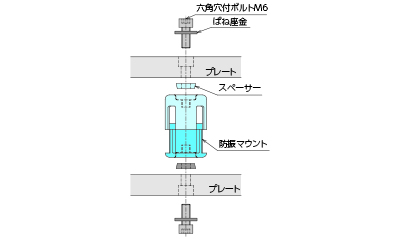

①直接ボルトで固定

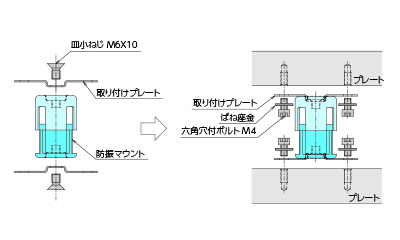

②専用プレートで固定

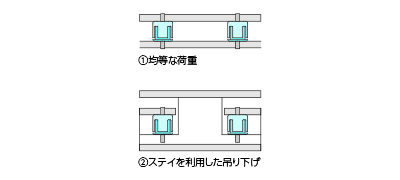

●正しい使用方法

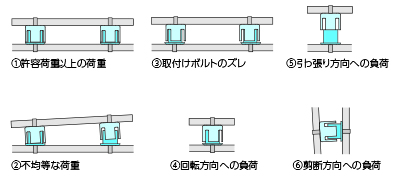

●誤った使用方法
■注意事項
荷重が適正で、且つ、均等に掛かるように取付けてご使用ください。
ズレ、ねじれた状態での取り付けは性能・耐久性が著しく低下しますので避けてください。
防振マウントは垂直方向の荷重のみで使用できます。
引っ張り方向でのご使用は避けてください。
選定方法
防振マウントによる防振効果（振動伝達率）は、許容荷重と対象物の加振周波数（振動数）により決定されます。
防振マウント1個あたりの許容荷重と、対象物の周波数から最適な防振マウントを選定してください。
単位（N） 積載荷重／支持箇所
加振周波数（Hz）＝機器回転数（rpm）／60（秒）
①防振マウント1個あたりの積載荷重を調べてください。
②防振対象物の加振周波数（Hz）を調べてください。
③荷重と防振下限周波数のグラフから適正な形式を選定してください。
④仕様形式と荷重から防振マウントの高さを確認いただき、取り付けができるか確認ください。
※記載の数値は全て計算値であり、保証値ではありません。
例：
①5kgのモーターを5箇所で受ける場合、防振マウント1個あたりの積載荷重は10Nになります。
②周波数＝1秒間の振動数
1000rpmのモーターの場合 1000(rpm)／60(s)＝16.7(Hz)
③荷重と防振下限周波数のグラフから、10N・16.7Hz＞10Hzで使用形式はBML-10になります。

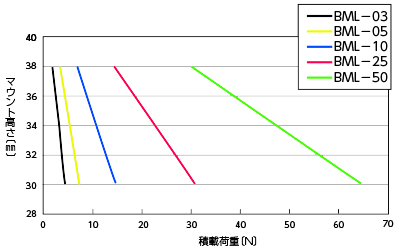

④荷重と防振マウント高さのグラフから、取り付け時のマウント高さは35mmになります。

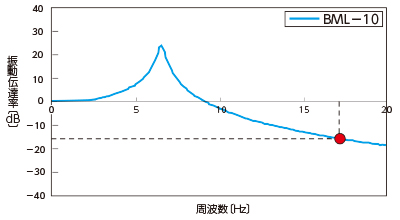

⑤予想防振効果は、防振／除振特性グラフより、振動伝達率は約-18dB（1／8）になります。
●鉛直方向（BML-10）
選定ナビ
特性グラフの確認
使用環境に条件を入力していただくことで、特性グラフを確認することができます。
1.支持荷重（1点あたり）
除振・防振製品1個にかかる荷重を入力してください。
2.対象振動周波数
低減したい振動周波数（低い方）を入力してください。
Hz
3.振動伝達率
対象周波数の振動を何倍にするか選択してください。
