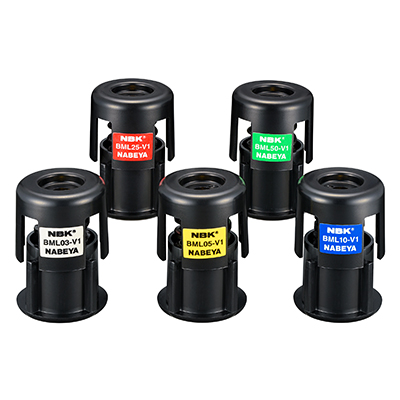

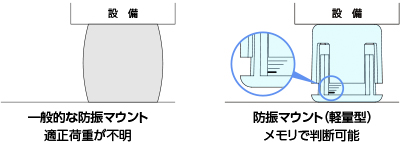

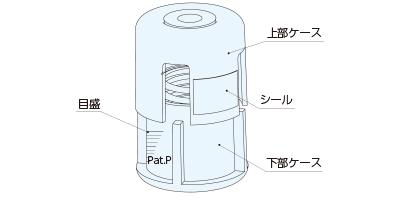

本製品は装置に組み込んで使用する除振・防振製品です。

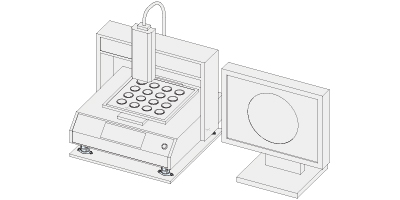

以下のような場合に使用します。

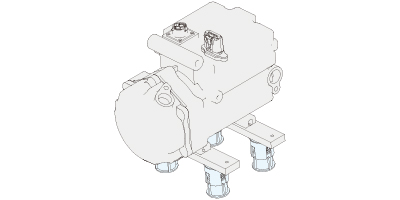

　・軽量な加振源の防振マウントとして。

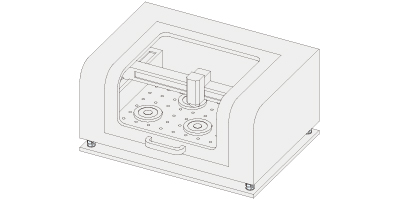

　・軽量な検査・測定・精密機器の除振マウントとして。

防振マウントの取り付けは、直接ボルトで固定するか、専用取付プレート、マルチセットプレートで固定してください。

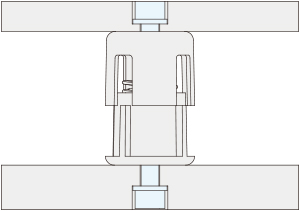

●直接ボルトで固定する場合

・適用条件

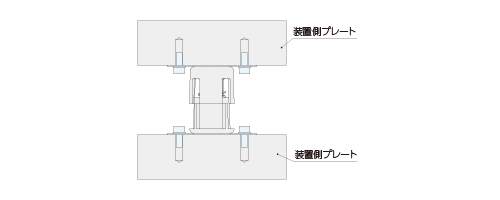

　装置側から防振マウントへ直接ボルトで固定される場合

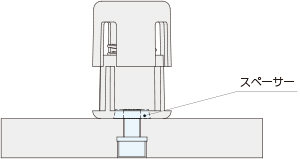

・スペーサーについて

　プレートの厚みが十分ある場合はスペーサーなしでも取り付け可能です。
　プレートが薄い場合は、ボルト締付時のプレート変形防止のため、付属スペーサーをご使用ください。

・取付手順

①スペーサーを挟んだうえで、取り付けやすい側からプレートをボルトで締め付けます。

②残りの側についても、スペーサーを挟んだうえでプレートをボルトで締め付けます。

※取り付け用ボルトは、お客様にてご用意いただきます。

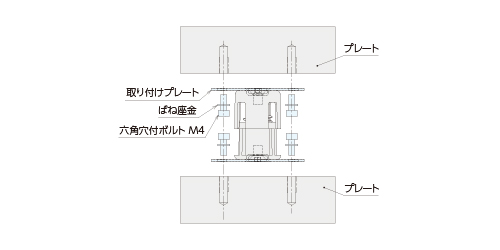

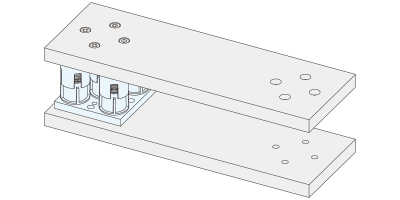

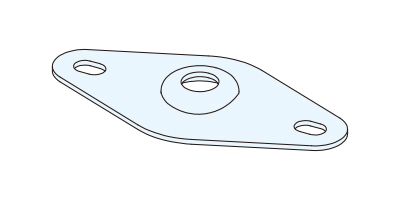

●取付プレートで固定する場合

・適用条件

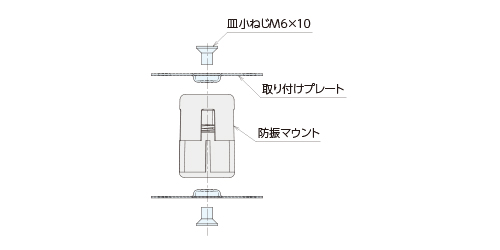

　装置側からの直接固定が難しい場合や、上側からボルトを通せない場合に使用します。

・取付手順

③装置側のプレートをボルトで締結し、固定します。

※取り付け用六角穴付きボルトM4とばね座金は、お客様にてご用意いただきます。

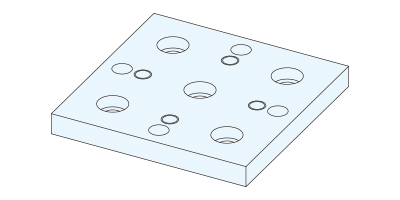

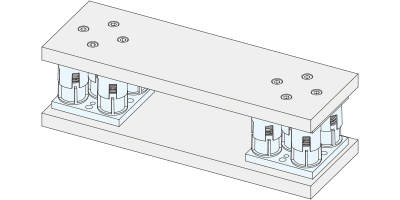

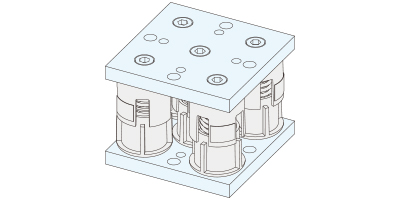

●マルチセットプレートで固定する場合

・適用条件

　装置の重心位置により各支持点の許容荷重にばらつきがある場合や、1支持点あたりの荷重がマウント1個の許容荷重を超える場合。

・取付手順

■注意事項

荷重が適正で、かつ、均等に掛かるように取り付けてご使用ください。
ズレ、ねじれた状態での取り付けは性能・耐久性が著しく低下しますので避けてください。
防振マウントは垂直方向の荷重のみで使用できます。
引っ張り方向でのご使用は避けてください。

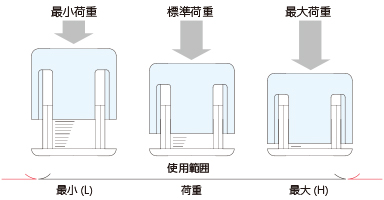

荷重が最小荷重より小さいとき、バネはたわまず防振・除振効果は発揮しません。
荷重が最大荷重より大きいとき、バネはこれ以上たわむことができず防振・除振効果は発揮しません。
このような場合は、荷重にあった防振マウントに交換してください。

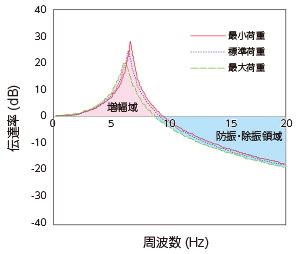

●振動伝達率

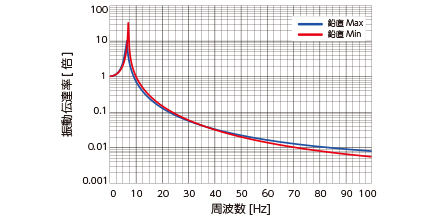

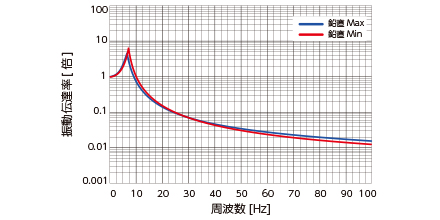

●積載荷重による防振/除振特性：鉛直方向

防振マウントにかかる荷重により防振特性は変化します。

本製品の修理対応は行っておりません。
破損等がみられる場合は新しいものと交換をしてください。

防振マウントによる防振効果（振動伝達率）は、許容荷重と対象物の加振周波数（振動数）により決定されます。
防振マウント1個あたりの許容荷重と、対象物の周波数から最適な防振マウントを選定してください。

単位（N）　積載荷重／支持箇所
加振周波数（Hz）＝機器回転数（rpm）／60（秒）

①防振マウント1個あたりの積載荷重を調べてください。
②防振対象物の加振周波数（Hz）を調べてください。

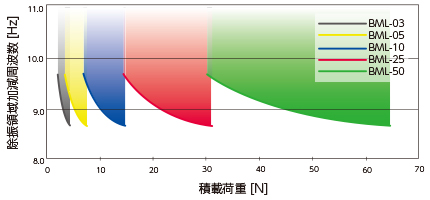

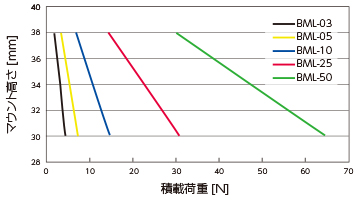

③荷重と防振下限周波数のグラフから適正な形式を選定してください。
④仕様形式と荷重から防振マウントの高さを確認いただき、取り付けができるか確認ください。
※記載の数値は全て計算値であり、保証値ではありません。

例：
①5kgのモーターを5箇所で受ける場合、防振マウント1個あたりの積載荷重は10Nになります。
②周波数＝1秒間の振動数
　1000rpmのモーターの場合　1000(rpm)／60(s)＝16.7(Hz)
③荷重と防振下限周波数のグラフから、10N・16.7Hz＞10Hzで使用形式はBML-10になります。

④荷重と防振マウント高さのグラフから、取り付け時のマウント高さは35mmになります。

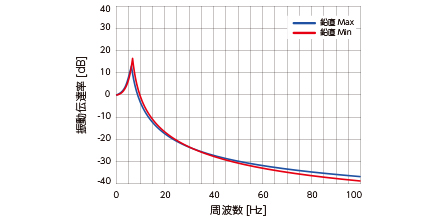

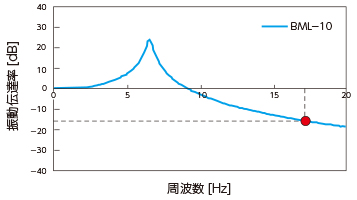

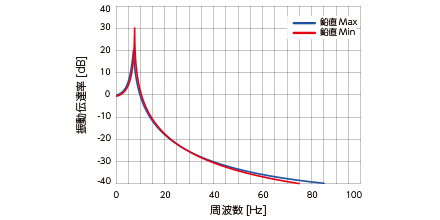

⑤予想防振効果は、防振／除振特性グラフより、振動伝達率は約-18dB（1／8）になります。
