【廃番】3Dグラインディングバイス
E-9707
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo | No. | A | B | E | F | G | H | I | J | K | L | M | N | O | P | Q | R | S | T（並目） | U（並目） | V（並目） | W | x | Y | Z |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 962504 | 3DV20 | 163 | 99 | 20 | 30 | 57 | 30 | 7 | 20 | 20 | 41 | 35 | 19.5 | 20 | 60 | 8 | 10 | 3 | M6x1.0 | M4x0.7 | M4x0.7 | 10 | 22 | 25 | 25 | |
| 962505 | 3DV30 | 216 | 129 | 30 | 50 | 65 | 35 | 10 | 20 | 25 | 61 | 40 | 24.5 | 20 | 90 | 8 | 12 | 5 | M10x1.5 | M4x0.7 | M6x1.0 | 14 | 36 | 33 | 30 | |
| 962506 | 3DV40 | 228 | 141 | 40 | 60 | 85 | 45 | 10 | 30 | 32 | 61 | 45 | 28 | 20 | 100 | 10 | 12 | 5 | M10x1.5 | M4x0.7 | M6x1.0 | 14 | 36 | 40 | 30 |
特長
-
■ワンチャックにて3面の研削ができ、段取り時間の大幅短縮が可能です。
■リードフレーム加工用パンチの製作に最適です。
■平行・直角度は、0.003以内の高精度です。
■摺動面両横のタップ穴にピンをセットし､セルフカットすることにより高精度なワークかさ上げ治具ができます。
■SKS31を使い、HRC57-62に焼入れを施してあり高精度の長期保持ができます。

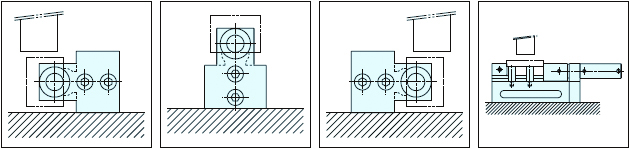

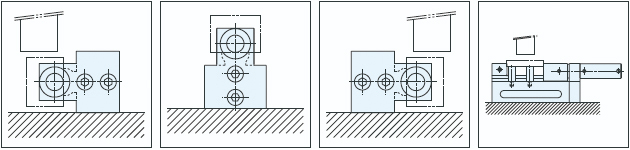

使用例
