RoHS対応

アルミスクリュージャッキ

E-9676

  • 9676H.jpg

  • 9676H.jpg

仕様/価格

カラー オーダーNo. No. 胴径 最小高 最大高 耐荷重
kN		 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
無着色 113956 ASJ070H 32 55 70 7.3 100 3,860 在庫 在庫〇 追加 DL DL
無着色 113957 ASJ095H 32 70 95 7.3 140 4,770 在庫 在庫〇 追加 DL DL
無着色 113958 ASJ140H 32 95 140 7.3 190 6,600 在庫 在庫〇 追加 DL DL
青アルマイト処理 113878 ASJ070B 32 55 70 7.3 100 3,860 在庫 在庫△ 追加 DL DL
青アルマイト処理 113879 ASJ095B 32 70 95 7.3 140 4,770 在庫 在庫〇 追加 DL DL
青アルマイト処理 113880 ASJ140B 32 95 140 7.3 190 6,600 在庫 在庫〇 追加 DL DL
赤アルマイト処理 113875 ASJ070R 32 55 70 7.3 100 3,860 在庫 在庫〇 追加 DL DL
赤アルマイト処理 113876 ASJ095R 32 70 95 7.3 140 4,770 在庫 在庫〇 追加 DL DL
赤アルマイト処理 113877 ASJ140R 32 95 140 7.3 190 6,600 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G（並目） H（並目）
113956 ASJ070H 32 32 35 20 55 70 M12x1.75 M16X2
113957 ASJ095H 32 32 50 20 70 95 M12x1.75 M16X2
113958 ASJ140H 32 32 75 20 95 140 M12x1.75 M16X2
113878 ASJ070B 32 32 35 20 55 70 M12x1.75 M16X2
113879 ASJ095B 32 32 50 20 70 95 M12x1.75 M16X2
113880 ASJ140B 32 32 75 20 95 140 M12x1.75 M16X2
113875 ASJ070R 32 32 35 20 55 70 M12x1.75 M16X2
113876 ASJ095R 32 32 50 20 70 95 M12x1.75 M16X2
113877 ASJ140R 32 32 75 20 95 140 M12x1.75 M16X2

材質・熱処理・表面処理

名称 材質 表面処理
アルミスクリュージャッキ 本体/スクリュー：A5056 本体/スクリュー：アルマイト処理

特長

■ワークの形状や面粗度に合わせて支持・サポート
傾斜吸収付きボルトや研削面付ボルトなどのアタッチメントが取り付けできます。

■機械テーブルを保護・段取りの負担を軽減
機械テーブル、石定盤やジグベースに打痕・圧痕がつきにくく、持ち運びしやすいように軽量化したアルミ製です。

■高さ調整ミスを防止
調整する高さを色によって設定し作業を標準化できます。

構成図

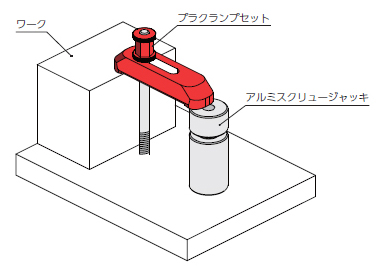

使用例

●必要な高さに調整しワークやクランプバーを支持・サポートする製品です。
●３次元測定や組み立てなどに使用するワークやクランプバーの高さの位置決めなどにご使用いただけます。
●プラクランプセット（別売り）のサポートジャッキとしての利用も可能です。

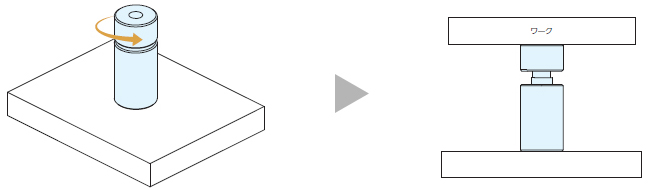

使用方法

テーブルまたはジグベースに本製品を設置します。
スクリューを回し、高さを調整後、スクリューにワークを搭載して下さい。

・ストローク範囲内でご使用下さい。
・許容荷重以内でご使用下さい。

メンテナンス方法

メンテナンス・修理対応

メンテナンス方法

・使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。

修理対応

・当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。
