【廃番】マルチシステムバイス

E-6555

  • 【廃番】マルチシステムバイス PIC1

  • 【廃番】マルチシステムバイス PIC1

仕様/価格　セレーションなし

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オーダー
No.		 No. 最大締付力
kN		 最大操作
ﾄﾙｸ N・m		 全長 口開 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
可動部
２個		 934521 MSV-300 12 20 300 46 9 73,500 廃番 お問合わせ 追加 DL DL
可動部
２個		 957967 MSV-310 12 20 300 46 9 73,500 廃番 お問合わせ 追加 DL DL
可動部
２個		 934522 MSV-400 12 20 400 96 10.5 84,500 廃番 お問合わせ 追加 DL DL
可動部
２個		 951194 MSV-410 12 20 400 96 10.5 84,500 廃番 お問合わせ 追加 DL DL
可動部
２個		 934523 MSV-500 12 20 500 146 11.8 98,000 廃番 お問合わせ 追加 DL DL
可動部
２個		 951195 MSV-510 12 20 500 146 11.8 98,000 廃番 お問合わせ 追加 DL DL
可動部
３個		 964513 MSV400-3 12 20 400 36.7 11.8 115,000 廃番 お問合わせ 追加 DL DL
可動部
３個		 964514 MSV410-3 12 20 400 36.7 11.8 115,000 廃番 お問合わせ 追加 DL DL
可動部
３個		 964515 MSV500-3 12 20 500 70 13.1 126,000 廃番 お問合わせ 追加 DL DL
可動部
３個		 964516 MSV510-3 12 20 500 70 13.1 126,000 廃番 お問合わせ 追加 DL DL
可動部
４個		 964523 MSV500-4 12 20 500 32 14.4 152,000 廃番 お問合わせ 追加 DL DL
可動部
４個		 964524 MSV510-4 12 20 500 32 14.4 152,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G
934521 MSV-300 300 50 2 70 80 2 0.015
957967 MSV-310 300 50 2 50 100 2 0.015
934522 MSV-400 400 100 2 80 80 3 0.02
951194 MSV-410 400 100 2 50 100 3 0.02
934523 MSV-500 図参照 図参照 図参照 図参照 図参照 図参照 図参照
951195 MSV-510 500 50 4 50 100 4 0.025
964513 MSV400-3 400 100 2 50 80 3 0.02
964514 MSV410-3 400 100 2 50 100 3 0.02
964515 MSV500-3 図参照 図参照 図参照 図参照 図参照 図参照 図参照
964516 MSV510-3 500 50 4 50 100 4 0.025
964523 MSV500-4 図参照 図参照 図参照 図参照 図参照 図参照 図参照
964524 MSV510-4 500 50 4 50 100 4 0.025

仕様/価格　セレーション付

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オーダー
No.		 No. 最大締付力
kN		 最大操作
ﾄﾙｸ N・m		 全長 口開 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
可動部
２個		 934518 MSV-300S 15 30 300 46 9 89,000 廃番 お問合わせ 追加 DL DL
可動部
２個		 964512 MSV-310S 15 30 300 46 9 89,000 廃番 お問合わせ 追加 DL DL
可動部
２個		 934519 MSV-400S 15 30 400 96 10.5 105,000 廃番 お問合わせ 追加 DL DL
可動部
２個		 951196 MSV-410S 15 30 400 96 10.5 105,000 廃番 お問合わせ 追加 DL DL
可動部
２個		 934520 MSV-500S 15 30 500 146 11.8 121,000 廃番 お問合わせ 追加 DL DL
可動部
２個		 951197 MSV-510S 15 30 500 146 11.8 121,000 廃番 お問合わせ 追加 DL DL
可動部
３個		 964517 MSV400S-3 15 30 400 36.7 11.8 137,000 廃番 お問合わせ 追加 DL DL
可動部
３個		 964518 MSV410S-3 15 30 400 36.7 11.8 137,000 廃番 お問合わせ 追加 DL DL
可動部
３個		 964519 MSV500S-3 15 30 500 70 13.1 151,000 廃番 お問合わせ 追加 DL DL
可動部
３個		 964520 MSV510S-3 15 30 500 70 13.1 151,000 廃番 お問合わせ 追加 DL DL
可動部
４個		 964525 MSV500S-4 15 30 500 32 14.4 181,000 廃番 お問合わせ 追加 DL DL
可動部
４個		 964526 MSV510S-4 15 30 500 32 14.4 181,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G
934518 MSV-300S 300 50 2 70 80 2 0.015
964512 MSV-310S 300 50 2 50 100 2 0.015
934519 MSV-400S 400 100 2 80 80 3 0.02
951196 MSV-410S 400 100 2 50 100 3 0.02
934520 MSV-500S 図参照 図参照 図参照 図参照 図参照 図参照 図参照
951197 MSV-510S 500 50 4 50 100 4 0.025
964517 MSV400S-3 400 100 2 50 80 3 0.02
964518 MSV410S-3 400 100 2 50 100 3 0.02
964519 MSV500S-3 図参照 図参照 図参照 図参照 図参照 図参照 図参照
964520 MSV510S-3 500 50 4 50 100 4 0.025
964525 MSV500S-4 図参照 図参照 図参照 図参照 図参照 図参照 図参照
964526 MSV510S-4 500 50 4 50 100 4 0.025

仕様/価格　キー溝仕様

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オーダー
No.		 No. 最大締付力
kN		 最大操作
ﾄﾙｸ N・m		 全長 口開 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
可動部
２個		 946670 MSV-400K 15 20 400 96 10.5 95,000 廃番 お問合わせ 追加 DL DL
可動部
２個		 946671 MSV-500K 15 20 500 146 11.8 110,000 廃番 お問合わせ 追加 DL DL
可動部
３個		 964521 MSV400K-3 15 20 400 36.7 11.8 123,000 廃番 お問合わせ 追加 DL DL
可動部
３個		 964522 MSV500K-3 15 20 500 70 13.1 132,000 廃番 お問合わせ 追加 DL DL
可動部
４個		 964527 MSV500K-4 15 20 500 32 14.4 158,000 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
No.		 No. A B C D E F G
946670 MSV-400K 図参照 図参照 図参照 図参照 図参照 図参照 図参照
946671 MSV-500K 図参照 図参照 図参照 図参照 図参照 図参照 図参照
964521 MSV400K-3 図参照 図参照 図参照 図参照 図参照 図参照 図参照
964522 MSV500K-3 図参照 図参照 図参照 図参照 図参照 図参照 図参照
964527 MSV500K-4 図参照 図参照 図参照 図参照 図参照 図参照 図参照

仕様/価格（１個価格） 本体　

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合バイス 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
964530 MSV300-B MSV300 22,600 廃番 お問合わせ 追加 DL DL
964531 MSV310-B MSV310 22,600 廃番 お問合わせ 追加 DL DL
964532 MSV400-B MSV400
MSV400-3		 31,300 廃番 お問合わせ 追加 DL DL
964533 MSV500-B MSV500
MSV500-3
MSV500-4		 42,000 廃番 お問合わせ 追加 DL DL
964535 MSV410-B MSV410
MSV410-3		 31,300 廃番 お問合わせ 追加 DL DL
964536 MSV510-B MSV510
MSV510-3
MSV510-4		 43,500 廃番 お問合わせ 追加 DL DL
964537 MSV300S-B MSV300S 37,500 廃番 お問合わせ 追加 DL DL
964538 MSV310S-B MSV310S 37,500 廃番 お問合わせ 追加 DL DL
964539 MSV400S-B MSV400S
MSV400S-3		 46,800 廃番 お問合わせ 追加 DL DL
964540 MSV500S-B MSV500S
MSV500S-3
MSV500S-4		 56,500 廃番 お問合わせ 追加 DL DL
964541 MSV410S-B MSV410S
MSV410S-3		 46,800 廃番 お問合わせ 追加 DL DL
964542 MSV510S-B MSV510S
MSV510S-3MSV510S-4		 59,000 廃番 お問合わせ 追加 DL DL
964543 MSV400K-B MSV400K
MSV400K-3		 39,000 廃番 お問合わせ 追加 DL DL
964544 MSV500K-B MSV500K
MSV500K-3
MSV500K-4		 47,300 廃番 お問合わせ 追加 DL DL

仕様/価格（１個価格）　固定ブロック　※固定ボルト・ナット付

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合バイス 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
964545 MSV300-KB MSV300
MSV310
MSV400
MSV400-3
MSV410
MSV410-3
MSV500
MSV500-3
MSV500-4
MSV510
MSV510-3
MSV510-4		 8,450 廃番 お問合わせ 追加 DL DL
964546 MSV300S-KB MSV300S
MSV310S
MSV400S
MSV400S-3
MSV410S
MSV410S-3
MSV500S
MSV500S-3
MSV500S-4
MSV510S
MSV510S-3
MSV510S-4		 10,700 廃番 お問合わせ 追加 DL DL
964547 MSV400K-KB MSV400K
MSV400K-3
MSV500K
MSV500K-3
MSV500K-4		 13,000 廃番 お問合わせ 追加 DL DL

仕様/価格（標準口金１個価格）　可動部　※固定ボルト・ナット付

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 適合バイス 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
964548 MSV300-IB MSV300
MSV310
MSV400
MSV400-3
MSV400K
MSV400K-3
MSV410
MSV410-3
MSV500
MSV500-3
MSV500-4
MSV500K
MSV500K-3
MSV500K-4
MSV510
MSV510-3
MSV510-4		 32,000 廃番 お問合わせ 追加 DL DL
964549 MSV300S-IB MSV300S
MSV310S
MSV400S
MSV400S-3
MSV410S
MSV410S-3
MSV500S
MSV500S-3
MSV500S-4
MSV510S
MSV510S-3
510S-4		 35,800 廃番 お問合わせ 追加 DL DL

仕様/価格（２枚１組）　口金　※全機種共通

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 名称 機能・用途 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP

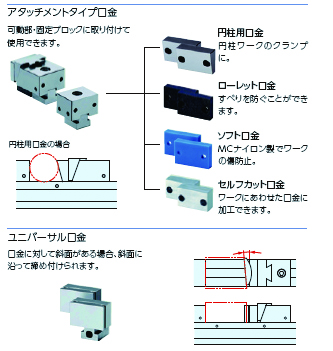

943858 MSV56-JA 標準口金 標準付属品 10,200 廃番 お問合わせ 追加 DL DL
934524 MSV56-KJ ローレット口金 スベリ防止 3,380 廃番 お問合わせ 追加 DL DL
964550 MSV56-NJ ソフト口金 MCナイロン製 5,600 廃番 お問合わせ 追加 DL DL

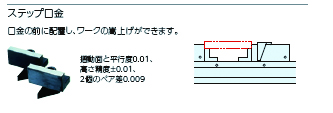

934525 MSV56-SJ ステップ口金 かさ上げ用(固定ボルト付) 5,650 廃番 お問合わせ 追加 DL DL
937536 MSV56-UJ ユニバーサル口金 傾斜ワーク用 29,300 廃番 お問合わせ 追加 DL DL
964552 MSV56-CJ 円柱用口金 円柱ワーク用 9,100 廃番 お問合わせ 追加
934526 MSV56-SCJ セルフカット用口金 S45C製(焼入なし) 2,200 廃番 お問合わせ 追加 DL DL

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】マルチシステムバイス S50C HRC50以上 研磨仕上げ

特長

■高速・高出力・高精度加工の現場で”マルチシステムバイス”が選ばれています。

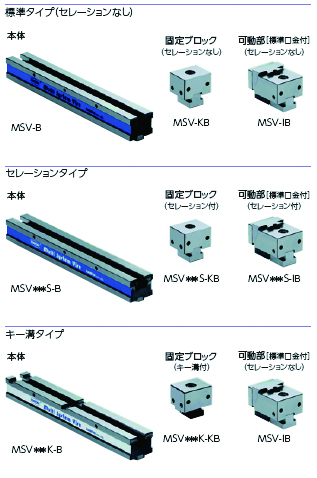

[タイプ]
MSV：セレーションなし
MSV-S：セレーション付
MSV-K：キー溝仕様

使用例

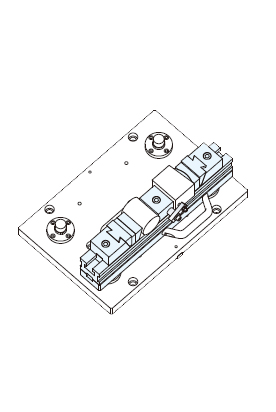

●多彩なワーククランプ。スペースを最大限に有効活用。

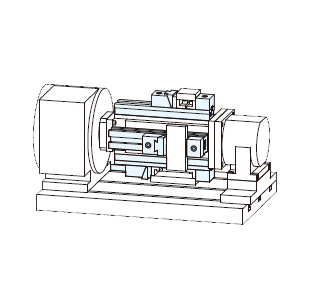

イケールへの装着

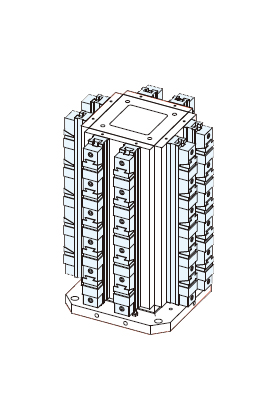

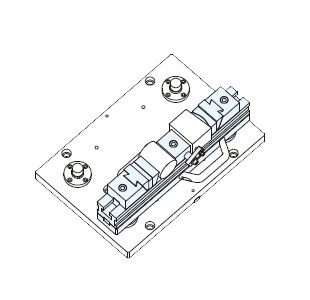

長尺ワークのクランプ

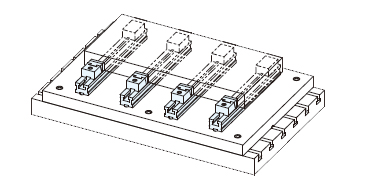

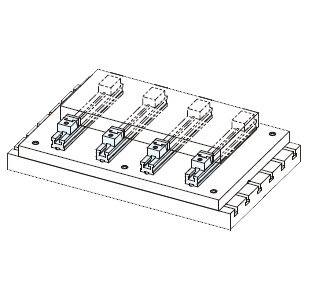

多品種ワークのクランプ

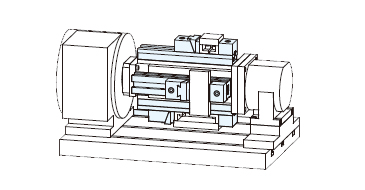

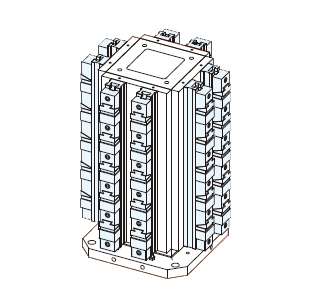

立形MCインデックステーブルへの装着

使用方法

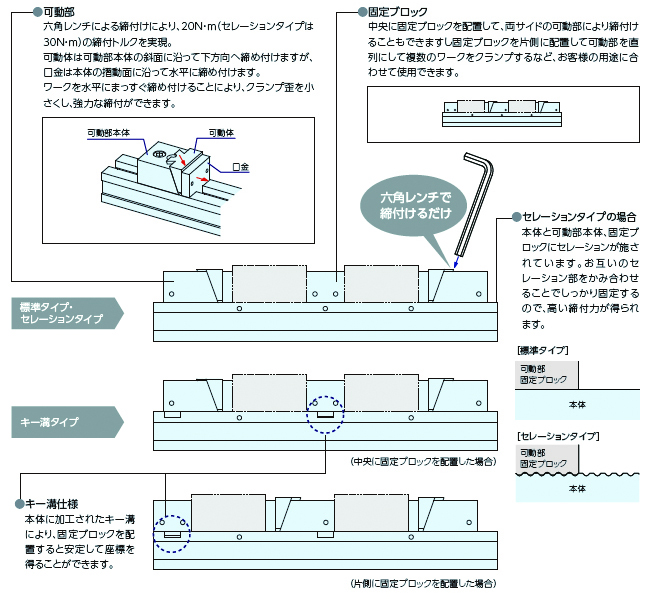

■強力



小型で強い締付力。
六角レンチだけで簡単クランプ。





■組合せ自在。さまざまなワーク形状に対応

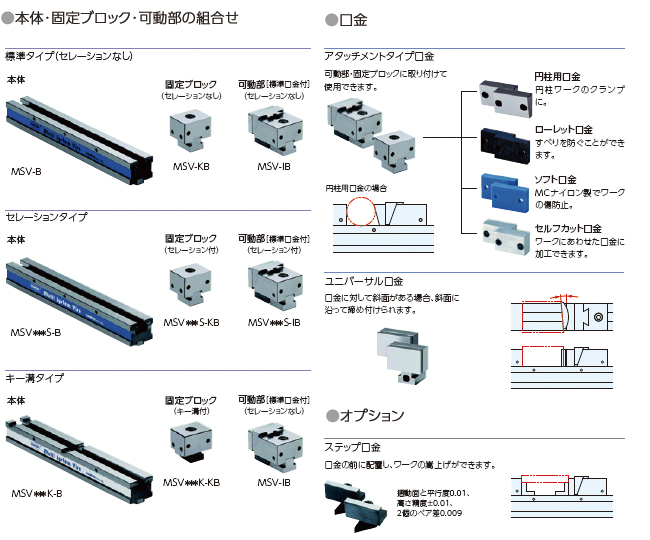

マルチシステムバイスは、本体・固定ブロック・可動部のセット品以外に用途に応じて必要な部品を個別にお求めいただけます。
