RoHS対応

【廃番】LEアングルプレートS型

E-9616

  • 9616.jpg

  • 9616.jpg

仕様/価格

タイプ オーダー
No.		 No. 全巾 全高 奥行 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
全巾:300 904498 616-01 300 32 32 1.2 6,100 廃番 お問合わせ 追加 DL DL
全巾:300 904499 616-02 300 40 40 1.8 6,400 廃番 お問合わせ 追加 DL DL
全巾:300 904500 616-03 300 50 50 2.4 6,900 廃番 お問合わせ 追加 DL DL
全巾:300 904501 616-04 300 63 63 3 7,400 廃番 お問合わせ 追加 DL DL
全巾:300 904502 616-05 300 80 80 5 11,200 廃番 お問合わせ 追加 DL DL
全巾:300 904503 616-06 300 100 100 7.8 13,600 廃番 お問合わせ 追加 DL DL
全巾:300 904504 616-07 300 125 125 9.9 16,400 廃番 お問合わせ 追加 DL DL
全巾:300 904505 616-08 300 160 160 15.9 21,800 廃番 お問合わせ 追加 DL DL
全巾:300 904506 616-09 300 200 200 25.4 22,900 廃番 お問合わせ 追加 DL DL
全巾:300 904507 616-10 300 250 250 32.4 32,300 廃番 お問合わせ 追加 DL DL
全巾:300 904508 616-11 300 315 315 46.5 43,300 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904990 616-05-600 600 80 80 10 53,500 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904991 616-06-600 600 100 100 15.6 65,000 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904992 616-07-600 600 125 125 19.8 79,000 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904993 616-08-600 600 160 160 31.8 104,000 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904994 616-09-600 600 200 200 50.8 110,000 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904995 616-10-600 600 250 250 64.8 154,000 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904996 616-11-600 600 315 315 93 207,000 廃番 お問合わせ 追加 DL DL

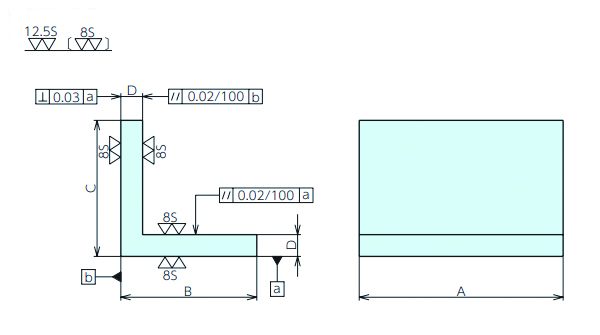

寸法図・サイズ表

寸法図・サイズ表

選択 オーダー
No.		 No. A B C D
904498 616-01 300 32 32 10
904499 616-02 300 40 40 12
904500 616-03 300 50 50 12
904501 616-04 300 63 63 12
904502 616-05 300 80 80 16
904503 616-06 300 100 100 20
904504 616-07 300 125 125 20
904505 616-08 300 160 160 25
904506 616-09 300 200 200 32
904507 616-10 300 250 250 36
904508 616-11 300 315 315 36
904990 616-05-600 600 80 80 16
904991 616-06-600 600 100 100 20
904992 616-07-600 600 125 125 20
904993 616-08-600 600 160 160 25
904994 616-09-600 600 200 200 32
904995 616-10-600 600 250 250 36
904996 616-11-600 600 315 315 36

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】LEアングルプレートS型 FC250 焼鈍

特長

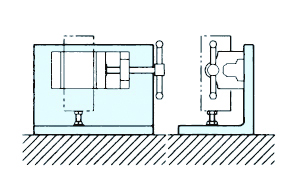

使用例
