精密イケール

E-9172

  • 精密イケール PIC1

  • 精密イケール PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全巾 全高 奥行 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
903268 MNS8010 80 105 80 1.5 10,800 在庫 在庫△ 追加 DL DL
903269 MNS1125 100 125 100 3.3 14,700 在庫 在庫〇 追加 DL DL
903270 MNS1215 125 150 125 5 18,500 在庫 在庫〇 追加 DL DL
903271 MNS1517 150 175 150 8.1 26,800 在庫 在庫△ 追加 DL DL
903272 MNS1720 175 200 175 11 33,500 在庫 在庫〇 追加 DL DL
903273 MNS2025 200 250 200 15.3 44,400 在庫 在庫△ 追加 DL DL
903274 MNS2530 250 300 250 28.1 92,500 在庫 在庫△ 追加 DL DL
903275 MNS3035 300 350 300 46.5 179,000 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H
903268 MNS8010 80 105 80 15 0.03 0.06 0.03 R10
903269 MNS1125 100 125 100 22 0.03 0.06 0.03 R10
903270 MNS1215 125 150 125 22 0.03 0.07 0.03 R10
903271 MNS1517 150 175 150 25 0.03 0.07 0.03 R10
903272 MNS1720 175 200 175 25 0.06 0.08 0.06 R10
903273 MNS2025 200 250 200 25 0.06 0.08 0.06 R10
903274 MNS2530 250 300 250 30 0.06 0.08 0.06 R10
903275 MNS3035 300 350 300 35 0.06 0.08 0.06 R10

材質・熱処理・表面処理

名称 材質 熱処理
精密イケール FC250 焼鈍

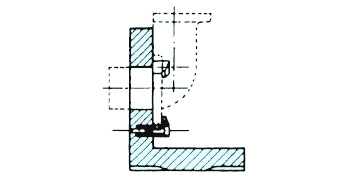

使用例
