RoHS対応

【廃番】LNアングルプレートS型

E-9609

  • 【廃番】LNアングルプレートS型 PIC1

  • 【廃番】LNアングルプレートS型 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-
No.		 No. 全巾 全高 奥行 質量
kg		 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
全巾:300 904516 609-01 300 32 50 1.8 6,400 廃番 お問合わせ 追加 DL DL
全巾:300 904517 609-02 300 40 63 2.4 7,150 廃番 お問合わせ 追加 DL DL
全巾:300 904518 609-03 300 63 80 4.5 11,400 廃番 お問合わせ 追加 DL DL
全巾:300 904519 609-04 300 80 100 6.9 13,900 廃番 お問合わせ 追加 DL DL
全巾:300 904520 609-05 300 100 125 9 16,100 廃番 お問合わせ 追加 DL DL
全巾:300 904521 609-06 300 125 160 14.1 19,700 廃番 お問合わせ 追加 DL DL
全巾:300 904522 609-07 300 160 200 22.8 21,400 廃番 お問合わせ 追加 DL DL
全巾:300 904523 609-08 300 200 250 32.4 28,500 廃番 お問合わせ 追加 DL DL
全巾:300 904524 609-09 300 250 315 42 38,300 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904972 609-03-600 600 63 80 9 54,500 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904973 609-04-600 600 80 100 13.8 65,500 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904974 609-05-600 600 100 125 18 77,000 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904975 609-06-600 600 125 160 28.2 94,500 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904976 609-07-600 600 160 200 45.6 103,000 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904977 609-08-600 600 200 250 64.8 69,000 廃番 お問合わせ 追加 DL DL
全巾:600
(注文製作)		 904978 609-09-600 600 250 315 84 185,000 廃番 お問合わせ 追加 DL DL

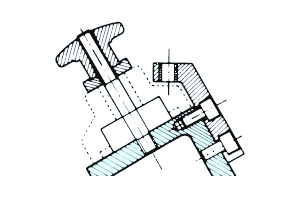

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-
No.		 No. A B C D
904516 609-01 300 32 50 12
904517 609-02 300 40 63 12
904518 609-03 300 63 80 16
904519 609-04 300 80 100 20
904520 609-05 300 100 125 20
904521 609-06 300 125 160 25
904522 609-07 300 160 200 32
904523 609-08 300 200 250 36
904524 609-09 300 250 315 36
904972 609-03-600 600 63 80 16
904973 609-04-600 600 80 100 20
904974 609-05-600 600 100 125 20
904975 609-06-600 600 125 160 25
904976 609-07-600 600 160 200 32
904977 609-08-600 600 200 250 36
904978 609-09-600 600 250 315 36

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】LNアングルプレートS型 FC250 焼鈍
